Właściwe układanie rur preizolowanych w wykopie stanowi kluczowy etap budowy nowoczesnych sieci ciepłowniczych. Z naszego wieloletniego doświadczenia w dystrybucji rozwiązań instalacyjnych wynika, że błędy popełnione na etapie montażu mogą ujawniać się dopiero po kilku latach eksploatacji, generując wysokie koszty napraw i przerwy w dostawie ciepła.
Profesjonalne sieci ciepłownicze wymagają stosowania sprawdzonych technologii montażowych oraz wysokiej kultury wykonania. W Onninen oferujemy nie tylko kompleksową gamę rur preizolowanych renomowanych producentów, ale również wsparcie merytoryczne na każdym etapie realizacji inwestycji. Nasze doświadczenie pokazuje, że sukces projektu zależy w równym stopniu od jakości materiałów, jak i precyzji montażu.
Technologia rur preizolowanych, choć stosowana w Polsce od lat 90. XX wieku, wciąż wymaga od instalatorów szczególnej staranności i przestrzegania ścisłych procedur. Dzięki właściwemu podejściu do montażu można zapewnić bezawaryjną pracę instalacji przez dziesięciolecia przy minimalnych stratach ciepła.
Sprawdź rury ciepłownicze preizolowane w hurtowni Onninen
Przygotowanie wykopu pod rury preizolowane
Prawidłowe przygotowanie wykopu stanowi fundament trwałej instalacji. Zalecamy układanie rur preizolowanych powyżej maksymalnego poziomu wód gruntowych, co eliminuje ryzyko długotrwałego oddziaływania wilgoci na system izolacyjny. W naszej ofercie znajdują się produkty dostosowane do różnych warunków gruntowych oraz głębokości układania.
Parametry wykopu i bezpieczeństwo prac
- Głębokość minimalna: 50-70 cm przykrycia w zależności od średnicy rurociągu i zaleceń producenta
- Szerokość: zapewniająca minimum 15-20 cm odstępu między rurami oraz przestrzeń montażową przy ścianach wykopu
- Pochylenie ścian: przy głębokości powyżej 1 m w gruntach niespoistych wymagane oszalowanie lub odpowiednie nachylenie skarp
- Odwodnienie: wykop musi być zabezpieczony przed gromadzeniem się wody opadowej i gruntowej
Przy wykonywaniu wykopów głębokich szczególną uwagę zwracamy na bezpieczeństwo pracy. Wszystkie roboty ziemne muszą być wykonywane z zachowaniem przepisów BHP, włączając właściwe zabezpieczenie ścian wykopów przed osunięciem się gruntu.
Przygotowanie podłoża piaskowego
Przed ułożeniem rur w wykopie należy wykonać podsypkę piaskową o grubości minimum 10 cm. Materiał musi spełniać określone wymagania granulometryczne - piasek o wielkości ziaren do 16 mm, zawartość frakcji poniżej 0,075 mm maksymalnie 9% wagowo. W naszych magazynach dostępne są odpowiednie materiały sypkie spełniające normy budowlane.
Podsypka powinna być dokładnie zniwelowana zgodnie z projektowanymi spadkami rurociągu. Alternatywnie można wykorzystać drewniane podkładki grubości około 10 cm, umieszczone w odstępach 2-3 m, które należy usunąć podczas zasypywania wykopu.

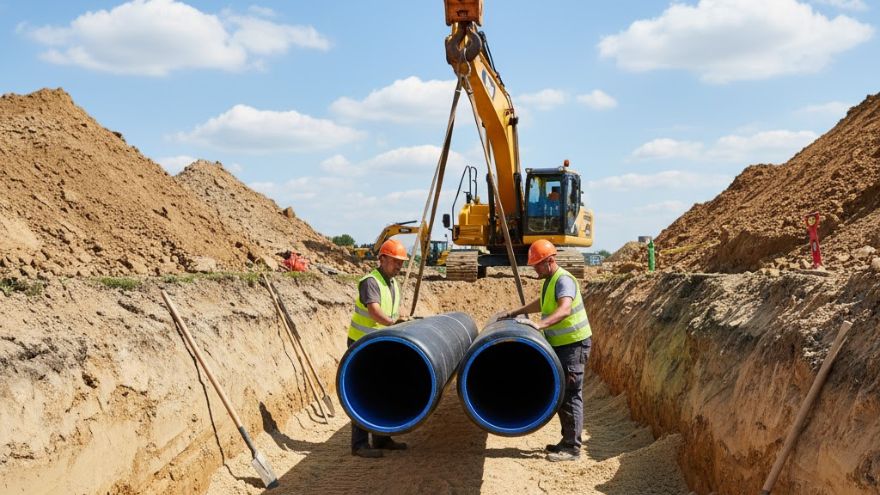

Techniki układania rur preizolowanych w wykopie
W Onninen polecamy sprawdzone metody układania, które gwarantują długotrwałą eksploatację bez awarii. Nasze doświadczenie pokazuje, że precyzyjne wykonanie tego etapu decyduje o niezawodności całej instalacji przez dziesięciolecia użytkowania.
Metody pozycjonowania rur
Układanie rur preizolowanych może odbywać się bezpośrednio w wykopie lub - w szczególnych przypadkach - nad wykopem z późniejszym opuszczeniem elementów. Rury pojedyncze układa się poziomo z zachowaniem właściwych odstępów, natomiast rury podwójne (twin pipe) zalecamy układać pionowo z rurą zasilającą na dole - taka konfiguracja zapewnia najmniejsze straty ciepła.
Podczas układania konieczne jest przestrzeganie orientacji przewodów monitoringowych - powinny znajdować się na pozycjach odpowiadających godzinom 10.00 i 14.00 na tarczy zegara. Ta pozycja ułatwia późniejsze konserwacje i lokalizację ewentualnych uszkodzeń.
Obsługa rur podczas montażu
| Element | Wymaganie | Uwagi praktyczne |
|---|---|---|
| Temperatura pracy | Powyżej -15°C do -20°C | W niższych temperaturach materiały tracą elastyczność |
| Promień gięcia | Według specyfikacji producenta | Maksymalne odchylenie osiowe 3° w miejscu spoiny |
| Długość odcinków | Minimum 1 m po skróceniu | Planować cięcie z zapasem materiału |
| Zabezpieczenie końców | Kapturki ochronne | Ochrona przed zawilgoceniem izolacji |
Z naszej oferty polecamy rury ciepłownicze preizolowane sprawdzonych producentów, które charakteryzują się wysoką jakością izolacji oraz trwałością osłony zewnętrznej HDPE. Dostępne są w szerokim zakresie średnic i parametrów roboczych.
Zasady kompensacji i dylatacji
Podczas układania rur należy uwzględnić wydłużenia cieplne rurociągu. W miejscach załamań trasy oraz przy długich odcinkach prostych konieczne jest zapewnienie odpowiedniej kompensacji. Wykorzystujemy do tego celu naturalne gięcie rur, kolana kompensacyjne lub specjalne kompensatory.
W naszym asortymencie znajdują się kompensatory mieszkowe, kompensatory jednokrotnego użytku SUC oraz kompensatory osiowe dostosowane do różnych parametrów pracy instalacji. Każdy typ wymaga indywidualnego doboru zgodnie z obliczeniami projektowymi.
Najczęstsze błędy przy układaniu rur preizolowanych
Z naszego wieloletniego doświadczenia oraz obserwacji rynku instalacyjnego wynikają typowe problemy, które można skutecznie eliminować dzięki właściwemu podejściu do procesu montażowego. Świadomość potencjalnych błędów pozwala na ich unikanie już na etapie planowania prac.
Błędy w przygotowaniu podłoża
Najczęstszym problemem jest nieprawidłowe przygotowanie podsypki - brak zniwelowania, stosowanie materiału o nieodpowiedniej granulacji lub pozostawienie ostrych elementów mogących uszkodzić osłonę HDPE. W ofercie Onninen dostępne są odpowiednie materiały sypkie spełniające wymagania
normowe.
Kolejny błąd to nieodpowiednia szerokość wykopu, uniemożliwiająca bezpieczne wykonanie połączeń spawanych oraz montaż muf izolacyjnych. Zalecamy zawsze planowanie wykopów z zapasem miejsca na czynności montażowe.
Problemy z obsługą materiałów
- Niewłaściwy transport i rozładunek: używanie lin stalowych zamiast pasów szerokich, zrzucanie elementów z wysokości
- Nieprawidłowe składowanie: układanie bez zabezpieczenia przed wilgocią, składowanie na nierównym podłożu
- Uszkodzenia osłony: przecinanie płaszcza HDPE bez zachowania odpowiedniej techniki, uszkodzenia mechaniczne podczas manipulacji
- Niewłaściwe cięcie rur: brak fazowania końców, nieprawidłowe przygotowanie powierzchni do spawania
Błędy w wykonaniu połączeń
Krytyczne znaczenie ma jakość wykonania złączy - to miejsca, w których najczęściej dochodzi do awarii instalacji preizolowanych. Błędy obejmują nieprawidłowe przygotowanie powierzchni spawanych, niewłaściwe warunki atmosferyczne podczas prac oraz nieprawidłowy montaż muf termokurczliwych.
Szczególną uwagę należy zwrócić na czystość powierzchni przed montażem nasuwek - wszelkie zanieczyszczenia osłabiają przyczepność i hermetyczność połączenia. Polecamy stosowanie sprawdzonych środków czyszczących i dokładne przygotowanie każdego złącza.
Zasypywanie i finalizacja montażu
Prawidłowe zasypywanie rur preizolowanych wymaga zastosowania odpowiednich materiałów i technik zagęszczania. Pierwsza warstwa zasypki, sięgająca 15 cm powyżej rur, musi być wykonana piaskiem wolnym od gruzu i ostrych kamieni.
Techniki zagęszczania
Zagęszczanie materiału wokół rur odbywamy wyłącznie ręcznie lub przez ostrożne polewanie wodą - stosowanie mechanicznych urządzeń wibracyjnych może uszkodzić osłonę rury. Wymagany współczynnik zagęszczenia to 97-98% Proctora, przy czym w strefach kompensacyjnych dopuszczamy niższą wartość 85-95%.
Dalsze warstwy zasypki wykonujemy w warstwach po 20 cm z zagęszczaniem mechanicznym. Na głębokości 15-30 cm nad rurami umieszczamy taśmę ostrzegawczą w intensywnym kolorze - zabezpieczenie to może zapobiec uszkodzeniom przy przyszłych pracach ziemnych.
Zabezpieczenia dodatkowe
W miejscach narażonych na duże obciążenia, gdzie przykrycie jest mniejsze niż minimalne wymagane, stosujemy płyty odciążające ułożone minimum 15 cm ponad rurociągiem. W naszej ofercie dostępne są elementy żelbetowe o odpowiedniej wytrzymałości.
W systemach sieci i przyłączy ciepłowniczych szczególnie istotne jest zapewnienie właściwego odwodnienia - rurociągi muszą mieć odpowiedni spadek umożliwiający grawitacyjne odprowadzenie kondensatu i wody z prób szczelności.
Najczęściej zadawane pytania
1. Jaka powinna być minimalna głębokość układania rur preizolowanych?
Minimalne przykrycie wynosi 50-70 cm w zależności od średnicy rurociągu oraz zaleceń producenta systemu. W miejscach narażonych na obciążenia ruchem konieczne są dodatkowe zabezpieczenia w postaci płyt odciążających umieszczonych minimum 15 cm nad rurociągiem.
2. Jakie materiały stosować do podsypki pod rury preizolowane?
Piasek o ziarnach do 16 mm z maksymalnie 9% frakcji poniżej 0,075 mm wagowo. Materiał nie może zawierać gruzu, ostrych kamieni ani domieszek organicznych. Grubość podsypki to minimum 10 cm, dokładnie zniwelowana zgodnie z projektowanym spadkiem rurociągu.
3. Czy można układać rury preizolowane w temperaturach ujemnych?
Prace montażowe nie należy wykonywać poniżej -15°C do -20°C. W niskich temperaturach osłona HDPE traci elastyczność, co zwiększa ryzyko uszkodzeń mechanicznych podczas manipulacji. Spawanie rur stalowych wymaga temperatury powyżej +5°C oraz bezdeszczowej pogody.
4. Jak właściwie zasypywać rury preizolowane?
Pierwsza warstwa piaskowa 15 cm powyżej rur, zagęszczana wyłącznie ręcznie lub przez polewanie wodą. Współczynnik zagęszczenia 97-98% Proctora. Dalsze warstwy co 20 cm z zagęszczaniem mechanicznym. Taśma ostrzegawcza na głębokości 15-30 cm nad rurami.
5. Jakie są najczęstsze błędy przy układaniu rur preizolowanych?
Niezniwelowana podsypka, za wąski wykop, uszkodzenia osłony HDPE oraz nieprawidłowe przygotowanie złączy spawanych. Błędy montażowe ujawniają się często dopiero po latach eksploatacji, powodując kosztowne awarie i straty ciepła w instalacji.
6. Jak transportować i składować rury preizolowane?
Rozładunek tylko za pomocą pasów szerokich minimum 10 cm, nigdy lin stalowych. Składowanie w pryzmach na podłożu piaskowym, zabezpieczenie przed wilgocią i promieniami UV. Maksymalna wysokość składowania 2 m. Końce rur chronić kapturkami ochronnymi.
7. Kiedy stosować płyty odciążające nad rurami preizolowanymi?
Gdy przykrycie gruntowe jest mniejsze niż 40-50 cm i teren narażony na ruch pojazdów. Płyty żelbetowe układa się minimum 15 cm ponad rurociągiem. Rozwiązanie stosuje się także w przejściach pod jezdniami oraz w miejscach dużych obciążeń powierzchniowych.
Inwestycja w sprawdzone technologie ciepłownicze
Właściwe układanie rur preizolowanych w wykopie to inwestycja w dziesięciolecia bezawaryjnej pracy instalacji ciepłowniczej. Jako lider rynku instalacyjnego wiemy, że sukces każdego projektu zależy od trzech fundamentalnych czynników: wysokiej jakości materiałów, profesjonalnego wykonania oraz właściwego doboru rozwiązań technicznych.
W Onninen oferujemy kompleksowe wsparcie na każdym etapie realizacji - od doboru odpowiednich produktów z naszego szerokiego asortymentu, przez doradztwo techniczne, aż po szkolenia dla zespołów montażowych. Nasza sieć oddziałów w całej Polsce zapewnia szybką dostępność materiałów oraz lokalne wsparcie specjalistów znających specyfikę regionalnych warunków.
Pamiętajmy, że błędy popełnione podczas układania rur ujawniają się często dopiero po latach eksploatacji. Dlatego inwestycja w wysoką kulturę wykonania oraz stosowanie sprawdzonych procedur montażowych to oszczędności liczone w dziesiątkach tysięcy złotych oraz gwarancja niezawodnej pracy systemu przez kolejne dekady. Profesjonalnie wykonane instalacje z wykorzystaniem systemów rur preizolowanych z naszej oferty to podstawa nowoczesnego, energooszczędnego ciepłownictwa.
