Zastosowanie kanałów grzebieniowych w instalacjach elektrycznych

Jako lider rynku instalacyjnego, w Onninen obserwujemy rosnące zapotrzebowanie na profesjonalne rozwiązania do organizacji przewodów w rozdzielnicach elektrycznych i szafach sterowniczych. Kanały grzebieniowe stały się nieodłącznym elementem nowoczesnych instalacji, zapewniając bezpieczeństwo, estetykę i funkcjonalność całego systemu elektrycznego.

Z naszego wieloletniego doświadczenia wynika, że właściwy dobór i zastosowanie kanałów grzebieniowych znacząco wpływa na jakość wykonanej instalacji. Produkty te nie tylko uporządkowują okablowanie, ale także ułatwiają późniejsze prace serwisowe i modernizacyjne, co doceniają nasi klienci - profesjonalni instalatorzy elektryczni.

W asortymencie Onninen znajdziesz kompletną gamę kanałów grzebieniowych i akcesoriów renomowanych producentów, dostosowanych do różnorodnych zastosowań w instalacjach elektrycznych.

Sprawdź kanały grzebieniowe i akcesoria w hurtowni Onninen

Czym są kanały grzebieniowe i jak działają

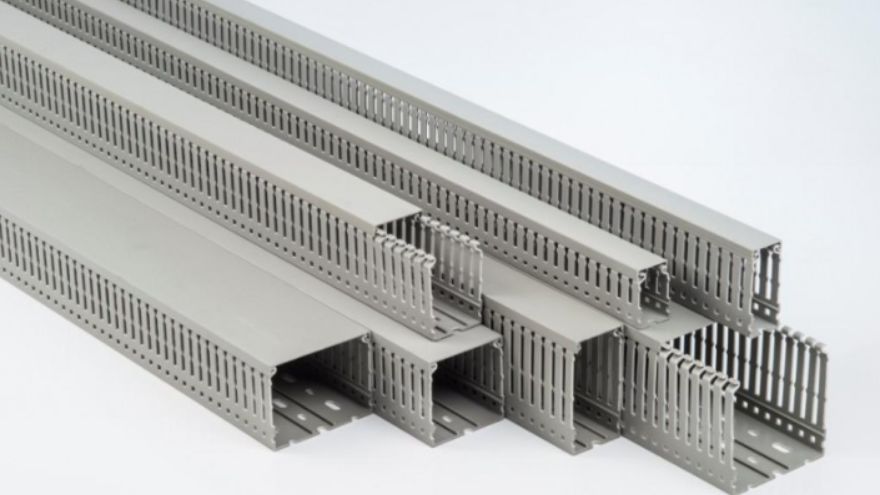

Kanały grzebieniowe to specjalistyczne koryta kablowe wyposażone w charakterystyczne żebra (grzebienie) na ściankach bocznych, które można łatwo wyłamywać bez użycia narzędzi. Ta unikalna konstrukcja umożliwia precyzyjne dostosowanie kanału do konkretnych potrzeb instalacyjnych poprzez utworzenie otworów wyjściowych dokładnie tam, gdzie są potrzebne.

Konstrukcja i budowa kanałów grzebieniowych

Każdy kanał grzebieniowy składa się z kilku kluczowych elementów:

• Korpus główny - wytrzymała podstawa wykonana z PVC lub materiałów bezhalogenowych
• Elastyczne grzebienie - zęby o odpowiedniej grubości, które można wielokrotnie odginać
• Pokrywa zatrzaskowa - zapewniająca ochronę przewodów i łatwy dostęp
• System mocowania - umożliwiający solidne przytwierdzenie do różnych powierzchni

Materiały wykonania i ich właściwości

W ofercie Onninen dostępne są kanały wykonane z różnych materiałów:

• PVC (polichlorek winylu) - standardowy materiał o wysokiej wytrzymałości mechanicznej
• Materiały bezhalogenowe - bezpieczne podczas pożaru, nie wydzielające toksycznych gazów
• Tworzywa termoplastyczne - odporne na UV i ekstremalne temperatury

Praktyczne zastosowania kanałów grzebieniowych

Z naszego doświadczenia w Onninen wynika, że kanały grzebieniowe znajdą zastosowanie w niemal każdym typie instalacji elektrycznej, gdzie wymagana jest organizacja przewodów.

Rozdzielnice elektryczne

Najczęstszym zastosowaniem kanałów grzebieniowych są rozdzielnice elektryczne w budynkach mieszkalnych i użyteczności publicznej. Pozwalają na:

• Uporządkowane prowadzenie przewodów między wyłącznikami
• Łatwe identyfikowanie poszczególnych obwodów
• Bezpieczne separowanie różnych typów przewodów
• Ułatwienie prac montażowych i serwisowych

Szafy sterownicze przemysłowe

W zakładach przemysłowych kanały grzebieniowe sprawdzają się doskonale w szafach sterowniczych, gdzie liczba przewodów może być bardzo duża. Oferujemy rozwiązania dla zastosowań przemysłowych, które charakteryzują się:

• Zwiększoną odpornością na wibracje i uderzenia
• Możliwością pracy w temperaturach od -25°C do +90°C
• Odpornością na środki chemiczne
• Klasą palności V0 według normy UL94

Instalacje teleinformatyczne

Coraz częściej kanały grzebieniowe znajdują zastosowanie w instalacjach teleinformatycznych, szczególnie w:

• Szafach serwerowych centrów danych
• Rozdzielnicach strukturalnego okablowania
• Instalacjach inteligentnych budynków
• Systemach automatyki budynkowej

Dlaczego warto wybrać kanały grzebieniowe

Jako eksperci z wieloletnim doświadczeniem w branży instalacyjnej, polecamy kanały grzebieniowe z kilku kluczowych powodów:

Elastyczność i funkcjonalność

Główną zaletą kanałów grzebieniowych jest możliwość tworzenia otworów wyjściowych w dowolnym miejscu przez proste wyłamanie grzebieni. Ta funkcjonalność oznacza:

• Brak konieczności używania specjalistycznych narzędzi
• Możliwość modyfikacji tras kablowych na każdym etapie montażu
• Łatwe dopasowanie do nietypowych układów instalacyjnych
• Oszczędność czasu podczas prac instalacyjnych

Bezpieczeństwo i ochrona przewodów

Kanały grzebieniowe zapewniają kompleksową ochronę przewodów przed:

• Uszkodzeniami mechanicznymi podczas montażu i eksploatacji
• Kurzem i zanieczyszczeniami środowiskowymi
• Wilgocią i kondensacją pary wodnej
• Przypadkowym dotknięciem przez personel obsługujący

Estetyka i organizacja

Prawidłowe zastosowanie kanałów grzebieniowych znacząco wpływa na wygląd całej instalacji:

• Uporządkowane prowadzenie przewodów eliminuje chaos wizualny
• Możliwość kodowania kolorystycznego różnych obwodów
• Profesjonalny wygląd instalacji
• Łatwiejsza identyfikacja podczas prac serwisowych

Jak dobrać odpowiedni kanał grzebieniowy

Poprawny dobór kanału grzebieniowego wymaga uwzględnienia kilku kluczowych parametrów. Nasz zespół ekspertów w Onninen zawsze zaleca analizę następujących czynników:

Wymiary i pojemność

Rozmiar kanału powinien być dostosowany do ilości i przekroju prowadzonych przewodów:

• Małe instalacje (do 10 przewodów): kanały 25x25 - 40x25 mm
• Średnie instalacje (10-30 przewodów): kanały 40x40 - 60x40 mm
• Duże instalacje (powyżej 30 przewodów): kanały 60x60 - 100x80 mm

Warunki środowiskowe

Środowisko pracy determinuje wybór odpowiedniego materiału:

• Warunki standardowe: kanały PVC o klasie palności V0
• Wysokie wymagania bezpieczeństwa: materiały bezhalogenowe
• Ekstremalne temperatury: kanały o rozszerzonym zakresie pracy
• Środowisko chemiczne: kanały chemoodporne

Metoda montażu

W naszej ofercie dostępne są różne opcje montażu:

• Montaż śrubowy - standardowe mocowanie do powierzchni
• Montaż samoprzylepny - szybka instalacja na gładkich powierzchniach
• Montaż zatrzaskowy - do systemów szyn montażowych

Montaż i najlepsze praktyki instalacyjne

Prawidłowy montaż kanałów grzebieniowych jest kluczowy dla funkcjonalności całej instalacji. Z naszego doświadczenia w Onninen wynika, że przestrzeganie kilku podstawowych zasad zapewnia długą i bezawaryjną pracę systemu.

Przygotowanie do montażu

Przed rozpoczęciem montażu należy:

• Sprawdzić dokumentację projektową i plan rozmieszczenia kanałów
• Przygotować wszystkie niezbędne narzędzia i materiały
• Oznakować trasy prowadzenia kanałów zgodnie z projektem
• Sprawdzić dostępność punktów mocowania

Techniki montażu

Polecamy sprawdzone metody instalacji:

• Montaż poziomy: zachowanie równomiernych odstępów mocowań co 50-60 cm
• Montaż pionowy: dodatkowe mocowania w miejscach zmiany kierunku
• Połączenia: użycie dedykowanych łączników do łączenia odcinków
• Zakończenia: zastosowanie zaślepek chroniących przed zanieczyszczeniami

Zasady prowadzenia przewodów

Podczas układania przewodów w kanałach należy pamiętać o:

• Nieprzekraczaniu maksymalnego stopnia wypełnienia kanału (40-50%)
• Separacji przewodów różnych napięć
• Pozostawieniu luz technologicznych w miejscach podłączeń
• Właściwym oznakowaniu przewodów zgodnie z normami

Akcesoria i elementy uzupełniające systemu

Kompletny system kanałów grzebieniowych wymaga odpowiednich akcesoriów. W asortymencie Onninen dostępna jest pełna gama elementów uzupełniających, które zapewniają profesjonalny wygląd i funkcjonalność instalacji.

Elementy łączeniowe

Do połączeń kanałów oferujemy:

• Łączniki proste - do przedłużania odcinków kanałów
• Łączniki kątowe - do zmian kierunku o 90°
• Łączniki T-kształtne - do rozgałęzień instalacji
• Łączniki krzyżowe - do skomplikowanych tras kablowych

Elementy wykończeniowe

Profesjonalne wykończenie wymaga zastosowania:

• Zaślepek końcowych chroniących przed kurzem
• Osłon krawędzi w miejscach przejść przez ściany
• Uszczelnień w instalacjach narażonych na wilgoć
• Elementów mocujących dostosowanych do różnych powierzchni

Narzędzia specjalistyczne

Do pracy z kanałami grzebieniowymi polecamy:

• Nożyce do cięcia kanałów - zapewniające czyste i proste cięcia
• Szablony montażowe - ułatwiające precyzyjne rozmieszczenie
• Narzędzia do wyłamywania grzebieni - w wersji ergonomicznej

Najczęściej zadawane pytania

1. Jakie są podstawowe różnice między kanałami PVC a bezhalogenowymi?

Kanały PVC są tańsze i wystarczające w większości zastosowań standardowych. Kanały bezhalogenowe są bezpieczniejsze podczas pożaru, gdyż nie wydzielają toksycznych gazów halogenowych. Polecamy je szczególnie w obiektach użyteczności publicznej, szpitalach i wszędzie tam, gdzie bezpieczeństwo jest priorytetem.

2. Jak obliczyć pojemność potrzebnego kanału grzebieniowego?

Podstawowa zasada to wypełnienie kanału w maksymalnie 40-50% jego przekroju. Do obliczeń należy zsumować przekroje wszystkich przewodów i pomnożyć przez 2-2,5. Dodatkowo uwzględnij przyszłą rozbudowę instalacji - lepiej wybrać kanał o jeden rozmiar większy.

3. Czy kanały grzebieniowe można stosować na zewnątrz?

Standardowe kanały PVC nie są przeznaczone do zastosowań zewnętrznych. Do montażu na zewnątrz oferujemy specjalne kanały o klasie UV4, odporne na promieniowanie ultrafioletowe i ekstremalne warunki atmosferyczne. Mają one wzmocnioną konstrukcję i specjalne dodatki stabilizujące.

4. Jak często należy sprawdzać stan kanałów grzebieniowych?

Kontrole wizualne należy przeprowadzać co 12 miesięcy w ramach przeglądu instalacji. Sprawdzaj szczelność pokryw, stan mocowań i brak uszkodzeń mechanicznych. W środowiskach agresywnych (przemysł chemiczny) kontrole powinny być częstsze - co 6 miesięcy.

5. Jakie normy regulują stosowanie kanałów grzebieniowych?

Kluczową normą jest EN 50085-2-3 dotycząca systemów kanałowych. Dodatkowo stosuje się normy UL94 dla właściwości ogniowych oraz IP20-IP54 dla stopni ochrony. Wszystkie produkty w naszej ofercie posiadają odpowiednie certyfikaty zgodności z obowiązującymi normami.

6. Czy można mieszać kanały różnych producentów w jednej instalacji?

Teoretycznie tak, ale praktycznie nie zalecamy takiej praktyki. Różni producenci mogą stosować nieco odmienne wymiary i systemy mocowań, co utrudnia montaż i późniejszą eksploatację. Dla zapewnienia kompatybilności i estetyki zalecamy stosowanie produktów jednego producenta.

7. Jaki jest zakres temperatur pracy kanałów grzebieniowych?

Standardowe kanały PVC pracują w zakresie -5°C do +60°C. Kanały bezhalogenowe mają szerszy zakres: -25°C do +90°C. Dla zastosowań w ekstremalnych temperaturach oferujemy kanały specjalne o zakresie pracy nawet do -40°C i +120°C.

8. Jak prawidłowo przeciąć kanał grzebieniowy na wymiar?

Do cięcia używaj specjalnych nożyc lub piły o drobnych zębach. Zawsze tnij prostopadle do osi kanału i usuń wiórki plastiku. Krawędzie można wygładzić papierem ściernym. Unikaj używania gorących narzędzi, które mogą deformować materiał.

Inwestycja w profesjonalne rozwiązania dla wymagających

Wybór odpowiednich kanałów grzebieniowych to inwestycja w bezpieczeństwo, funkcjonalność i estetykę całej instalacji elektrycznej. Z naszego wieloletniego doświadczenia w Onninen wynika, że instalatorzy cenią sobie nie tylko wysoką jakość produktów, ale również kompleksowe wsparcie techniczne i szybką dostępność materiałów.

W asortymencie Onninen znajdziesz produkty sprawdzonych marek takich jak Hager, OBO Bettermann czy Elettrocanali, które spełniają najwyższe standardy jakości i bezpieczeństwa. Nasze oddziały w całej Polsce zapewniają szybką dostawę i fachowe doradztwo na każdym etapie realizacji projektu.

Szczególnie polecamy z naszej oferty kanał grzebieniowy ETI 60x40mm, który dzięki perforacji bocznej i szczelinie 4mm typu T sprawdza się doskonale w rozdzielnicach średniej wielkości.

Pamiętaj, że właściwe zastosowanie kanałów grzebieniowych to nie tylko kwestia porządku - to przede wszystkim bezpieczeństwo użytkowania i łatwość przyszłych modyfikacji instalacji. Nasz zespół ekspertów zawsze służy profesjonalnym doradztwem w doborze optymalnych rozwiązań dla konkretnych zastosowań.
