Złącza szybkozłączne rewolucjonizują sposób wykonywania i serwisowania instalacji hydraulicznych. W Onninen rozumiemy, że nowoczesne instalacje wymagają rozwiązań, które łączą funkcjonalność z efektywnością montażową. Nasze doświadczenie pokazuje, że właściwy wybór złączy może znacząco skrócić czas prac i zwiększyć niezawodność całego systemu.
Jako eksperci w dziedzinie instalacji hydraulicznych widzimy rosnące zapotrzebowanie na szybkie i bezpieczne rozwiązania łączeniowe. Złącza szybkozłączne to odpowiedź na potrzeby współczesnych instalatorów, którzy cenią sobie precyzję wykonania przy ograniczonych ramach czasowych projektów.
Sprawdź akcesoria naczyń wzbiorczych w hurtowni Onninen

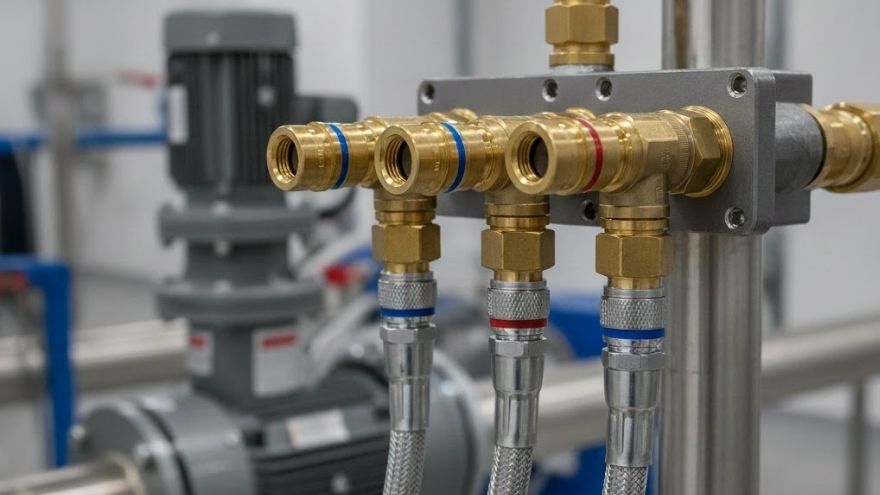

Czym są złącza szybkozłączne w instalacjach hydraulicznych
Złącza szybkozłączne to specjalistyczne elementy armatury umożliwiające błyskawiczne łączenie i rozłączanie przewodów bez konieczności stosowania dodatkowych narzędzi. W naszym asortymencie znajdziesz rozwiązania składające się z dwóch głównych części: gniazda i wtyku, które automatycznie blokują się po połączeniu dzięki precyzyjnemu mechanizmowi sprężynowemu.
Główne zalety stosowania szybkozłączy
- Szybkość montażu – eliminacja potrzeby stosowania narzędzi gwintujących
- Szczelność połączeń – wbudowane uszczelnienia zapewniają trwałe zamknięcie
- Możliwość wielokrotnego użycia – idealne do instalacji wymagających częstego serwisu
- Bezpieczne rozłączanie – minimalizacja ryzyka wycieku medium podczas demontażu
- Oszczędność czasu – znaczące przyspieszenie prac montażowych i serwisowych
W ofercie Onninen znajdziesz złącza wykonane z wysokiej jakości materiałów, takich jak mosiądz chromowany lub stal nierdzewna, które gwarantują długotrwałą eksploatację nawet w wymagających warunkach pracy.
Rodzaje złączy szybkozłącznych dostępnych w Onninen
Nasz zespół ekspertów dobrał szeroką gamę rozwiązań dostosowanych do różnych zastosowań w instalacjach hydraulicznych.
Szybkozłącza suchoodcinające (flat-face)
Charakteryzują się minimalnym wyciekiem podczas rozłączania, co czyni je idealnymi do instalacji z czystymi mediami. Dzięki specjalnej konstrukcji płaskich powierzchni uszczelniających zapewniają maksymalną czystość podczas prac serwisowych.
Szybkozłącza jednostronnie odcinające
Wyposażone w zawory automatyczne po stronie gniazda, które zatrzymują przepływ medium po rozłączeniu. To rozwiązanie szczególnie cenione w instalacjach grzewczych, gdzie utrata czynnika grzewczego może być problematyczna.
Szybkozłącza obustronnie odcinające
Najwyższa klasa zabezpieczenia – zawory w obu częściach złącza gwarantują całkowite zatrzymanie przepływu po rozłączeniu. Idealne do instalacji wysokociśnieniowych i systemów z cennym medium.
| Typ złącza | Ciśnienie robocze | Temperatura pracy | Zastosowanie |
|---|---|---|---|
| Mosiężne standardowe | do 16 bar | -20°C do +80°C | Instalacje c.o., c.w.u. |
| Stalowe wysokociśnieniowe | do 350 bar | -40°C do +120°C | Hydraulika siłowa, systemy przemysłowe |
| Ze stali nierdzewnej | do 25 bar | -40°C do +150°C | Systemy chemiczne, spożywcze |
Kiedy stosować złącza szybkozłączne w instalacjach
Z naszego wieloletniego doświadczenia wynika, że właściwy wybór momentu zastosowania szybkozłączy ma kluczowy wpływ na funkcjonalność całej instalacji.
Instalacje grzewcze - kluczowe zastosowania
W akcesoriach naczyń wzbiorczych szybkozłącza odgrywają szczególnie ważną rolę. Polecamy ich stosowanie przy:
- Podłączaniu naczyń wzbiorczych – umożliwiają szybką wymianę bez spuszczania instalacji
- Grupach pompowych – ułatwiają serwis pomp cyrkulacyjnych
- Kolektorach ogrzewania podłogowego – przyspieszają prace regulacyjne
- Węzłach cieplnych – zapewniają dostęp serwisowy bez zakłócenia pracy systemu
Systemy ciepłej wody użytkowej
W instalacjach c.w.u. szybkozłącza sprawdzają się szczególnie przy podłączaniu:
- Zasobników ciepłej wody
- Pomp cyrkulacyjnych
- Filtrów wody
- Systemów uzdatniania wody
Instalacje chłodzenia i klimatyzacji
Systemy HVAC wymagają precyzyjnych połączeń przy zachowaniu możliwości serwisu. Złącza szybkozłączne umożliwiają:
- Szybkie podłączanie jednostek zewnętrznych
- Łatwy dostęp do elementów wymagających konserwacji
- Minimalizację strat czynnika chłodniczego
Praktyczne wskazówki montażowe od ekspertów Onninen
Nasi specjaliści techniczni wypracowali sprawdzone metody instalacji, które gwarantują długotrwałą
niezawodność połączeń.
Przygotowanie instalacji
Przed montażem złączy szybkozłącznych należy:
- Oczyścić przewody z zanieczyszczeń i okrzesów metalu
- Sprawdzić zgodność średnic z dokumentacją techniczną
- Zabezpieczyć gwinty przed uszkodzeniem
- Przygotować odpowiednie uszczelnienia
Procedura montażu
Właściwy montaż szybkozłącza obejmuje:
- Sprawdzenie ciśnienia w instalacji – przed demontażem należy upewnić się o braku nadciśnienia
- Założenie gniazda na przewód stacjonarny z odpowiednim dokręceniem
- Montaż wtyku na przewód ruchomy lub element wymienny
- Połączenie elementów poprzez wsunięcie wtyku w gniazdo do charakterystycznego "kliknięcia"
- Test szczelności przy docelowym ciśnieniu roboczym
Częste błędy instalacyjne
Nasze wieloletnie doświadczenie pokazuje, że najczęstsze problemy wynikają z:
- Nieprawidłowego doboru typu złącza do rodzaju medium
- Przekroczenia maksymalnej temperatury pracy
- Zastosowania niewłaściwych uszczelek
- Montażu w miejscach narażonych na wibracje bez odpowiedniego mocowania
Kryteria doboru złączy szybkozłącznych
Właściwy dobór szybkozłączy wymaga uwzględnienia wielu parametrów technicznych charakterystycznych dla danej instalacji.
Parametry ciśnieniowe i temperaturowe
Kluczowe znaczenie ma dopasowanie złącza do warunków pracy:
- Ciśnienie nominalne – musi przekraczać maksymalne ciśnienie robocze o co najmniej 30%
- Temperatura medium – uwzględnienie zarówno temperatury ciągłej jak i szczytowej
- Cykle ciśnieniowe – w instalacjach z częstymi zmianami ciśnienia
- Kompatybilność materiałowa
W ofercie Onninen dostępne są złącza dostosowane do różnych mediów:
- Woda grzewcza – mosiądz z dodatkiem cynku dla zwiększonej odporności
- Woda pitna – materiały atestowane do kontaktu z żywnością
- Glikol – uszczelnienia odporne na związki organiczne
- Media agresywne – stal nierdzewna lub kompozyty specjalistyczne
Wymagania normowe
Wszystkie złącza w naszym asortymencie spełniają następujące normy:
- EN 14420 dla złączy przemysłowych
- ISO 7241 dla złączy hydraulicznych
- PN-EN 12828 dla instalacji grzewczych
- Dyrektywa 97/23/WE (PED) dla urządzeń ciśnieniowych
Konserwacja i eksploatacja złączy szybkozłącznych
Regularna konserwacja to klucz do długotrwałej niezawodności złączy szybkozłącznych w instalacjach hydraulicznych.
Harmonogram przeglądów
Polecamy wykonywanie kontroli zgodnie z następującym harmonogramem:
- Przeglądy miesięczne – kontrola wizualna szczelności i stanu zewnętrznego
- Przeglądy kwartalne – test funkcjonalny połączenia i rozłączenia
- Przeglądy roczne – demontaż, czyszczenie i wymiana uszczelek
Typowe oznaki zużycia
Sygnały wskazujące na konieczność wymiany złącza:
- Trudności w łączeniu lub rozłączaniu
- Widoczne ślady korozji lub uszkodzeń mechanicznych
- Nieszczelności przy nominalnym ciśnieniu
- Zużycie uszczelek lub mechanizmu blokującego
Wymiana elementów eksploatacyjnych
W naszej ofercie dostępne są komplety serwisowe zawierające:
- Uszczelki o-ring w różnych rozmiarach
- Elementy mechanizmu blokującego
- Sprężyny powrotne
- Smary techniczne dopuszczone do instalacji
Najczęściej zadawane pytania
1. Kiedy stosować złącza szybkozłączne zamiast tradycyjnych połączeń gwintowych?
Złącza szybkozłączne stosujemy gdy planujemy częste prace serwisowe lub wymiany elementów. Szczególnie przydatne są przy naczyniach wzbiorczych, grupach pompowych i kolektorach ogrzewania podłogowego. W Onninen polecamy je też w miejscach trudno dostępnych, gdzie ograniczona przestrzeń uniemożliwia swobodną pracę kluczami.
2. Jakie ciśnienie wytrzymują złącza szybkozłączne w instalacjach grzewczych?
Standardowe złącza mosiężne wytrzymują ciśnienie do 16 bar w temperaturze 80°C. W naszej ofercie znajdziesz również wersje wzmocnione do 25 bar oraz wysokociśnieniowe do 350 bar dla zastosowań przemysłowych. Każde złącze posiada odpowiedni atest i oznaczenie ciśnienia nominalnego.
3. Czy można stosować złącza szybkozłączne w instalacjach wody pitnej?
Tak, ale tylko te posiadające atest do kontaktu z wodą pitną. W asortymencie Onninen dostępne są złącza z certyfikatami higienicznymi i materiałami bezpiecznymi dla zdrowia. Sprawdź oznaczenia na produkcie i dokumentację techniczną przed zastosowaniem w instalacjach wody użytkowej.
4. Jak często należy wymieniać uszczelki w złączach szybkozłącznych?
Uszczelki wymieniaj co 2-3 lata lub po 50-100 cyklach łączenia i rozłączania. Częstotliwość zależy od warunków pracy - w instalacjach wysokotemperaturowych lub z częstymi zmianami ciśnienia wymiana może być potrzebna wcześniej. Nasze komplety serwisowe zawierają wszystkie niezbędne elementy wraz z instrukcją wymiany.
5. Czy złącza szybkozłączne można stosować w instalacjach z glikolem?
Tak, ale wymagają specjalnych uszczelek odpornych na glikol. Standardowe uszczelki NBR mogą ulec degradacji w kontakcie z glikolem etylenowym lub propylenowym. W ofercie Onninen dostępne są wersje z uszczelkami EPDM lub FPM przeznaczone do instalacji solarnych i pomp ciepła z antifreezem.
6. Jakie są główne zalety szybkozłączy AFRISO do naczyń wzbiorczych?
Szybkozłącza AFRISO eliminują konieczność opróżniania instalacji przy wymianie naczynia. Wyposażone są w zawór rewizyjny i spustowy, co umożliwia kontrolę ciśnienia i odpowietrzenie naczynia. Konstrukcja z mosiądzu zapewnia odporność na korozję, a wbudowane plomby chronią przed nieupoważnioną ingerencją w ustawienia.
Inwestycja w nowoczesną technologię instalacyjną
Stosowanie złączy szybkozłącznych to inwestycja w przyszłość instalacji hydraulicznych. W Onninen obserwujemy rosnące zainteresowanie rozwiązaniami, które łączą funkcjonalność z efektywnością ekonomiczną. Nasze doświadczenie pokazuje, że właściwie dobrane i zainstalowane złącza szybkozłączne znacząco skracają czas prac serwisowych i zwiększają komfort eksploatacji instalacji.
Jako lider rynku instalacyjnego oferujemy kompleksowe doradztwo techniczne w doborze odpowiednich rozwiązań. Nasi specjaliści w oddziałach w całej Polsce chętnie pomogą w wyborze optymalnych złączy dla Twojego projektu. Skorzystaj z naszego doświadczenia i zapewnij swoim instalacjom najwyższą jakość i niezawodność przez lata eksploatacji.
Pamiętaj, że właściwy dobór i montaż złączy szybkozłącznych to nie tylko oszczędność czasu, ale przede wszystkim gwarancja bezproblemowej pracy całego systemu hydraulicznego. W asortymencie Onninen znajdziesz produkty sprawdzonych producentów, które spełnią wymagania nawet najbardziej wymagających projektów instalacyjnych.
