Zabezpieczenie przewodów elektrycznych przed uszkodzeniami mechanicznymi stanowi podstawę bezpiecznej eksploatacji instalacji elektrycznej. Rury karbowane typu peszel gwarantują skuteczną ochronę kabli układanych w gruncie, zapewniając jednocześnie elastyczność montażu oraz długotrwałą odporność na warunki środowiskowe.
Sprawdź peszle w hurtowni Onninen
Czym jest peszel i jakie ma właściwości?

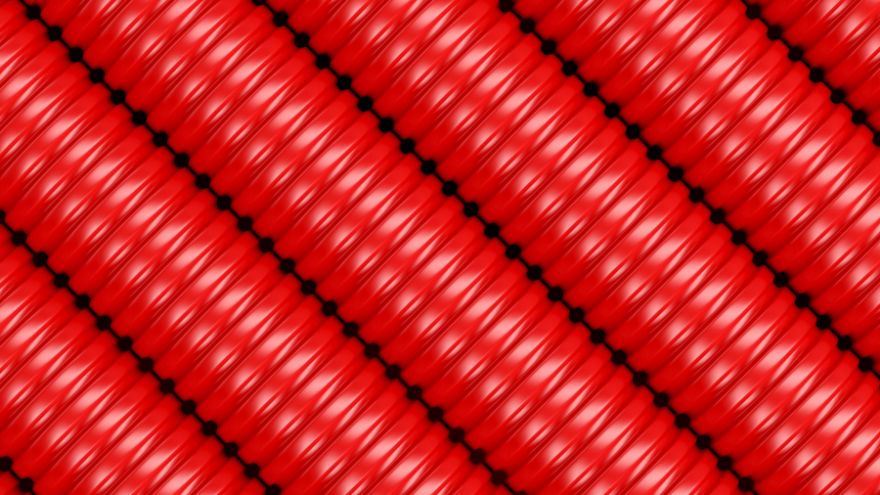

Peszel jest to elastyczna rura karbowana wykonana z tworzyw sztucznych, przeznaczona do mechanicznej ochrony przewodów elektrycznych. Charakterystyczna struktura karbowana nadaje
peszelowi wyjątkową giętkość przy zachowaniu wysokiej wytrzymałości na ściskanie. Materiał wykonania to najczęściej polietylen lub polipropylen, oba wykazują pożądaną odporność na czynniki atmosferyczne oraz środowisko gruntowe, w którym stwierdzono:
- Obecność związków chemicznych,
- Wysoka wilgotność,
- Kwasowość (pH) gleby,
- Wysoka przewodność.
Właściwości fizyczne peszla wpływają bezpośrednio na jego zastosowanie w instalacjach podziemnych. Struktura karbowana ułatwia wprowadzanie przewodów dzięki gładkiej powierzchni wewnętrznej, podczas gdy zewnętrzna strona zapewnia dobrą przyczepność do materiału wypełniającego.
Właściwości peszla, na które należy zwrócić uwagę:
- Elastyczność umożliwiającą łatwe dopasowanie do trasy instalacji,
- Wytrzymałość na ściskanie minimum siedemset pięćdziesiąt Niutonów,
- Odporność na czynniki zewnętrzne,
- Gładką powierzchnię wewnętrzną minimalizującą tarcie podczas przeciągania przewodów,
- Niepalność materiału zgodną z wymaganiami norm bezpieczeństwa,
- Zakres temperatur pracy od minus czterdzieści do plus siedemdziesiąt stopni Celsjusza.
Temperatura pracy typowego peszla powinna gwarantować stabilność w zmiennych warunkach klimatycznych.
Wytrzymałość mechaniczna peszla wyrażana jest poprzez odporność na ściskanie, która dla standardowych produktów wynosi minimum siedemset pięćdziesiąt Niutonów. Parametr ten określa maksymalne obciążenie, jakiemu może zostać poddana rura bez utraty swojej funkcjonalności. Dodatkowo peszel charakteryzuje się wysoką odpornością na rozciąganie, co ma istotne znaczenie podczas układania na nierównym terenie.
Niepalne właściwości materiału stanowią dodatkowy atut bezpieczeństwa. Peszel niepalny nie rozprzestrzenia płomienia i nie wydziela toksycznych gazów w przypadku pożaru. Jest to szczególnie istotne przy instalacjach przechodzących przez budynki lub w ich bezpośrednim sąsiedztwie.
Rodzaje peszli – który nadaje się do gruntu?
Dobór typu peszla do instalacji podziemnej wymaga uwzględnienia specyficznych warunków pracy oraz parametrów technicznych przewodów. Na rynku znajdziemy różne rodzaje rur karbowanych, różniących się średnicą, wytrzymałością oraz właściwościami materiałowymi.
Oto kilka przykładów:

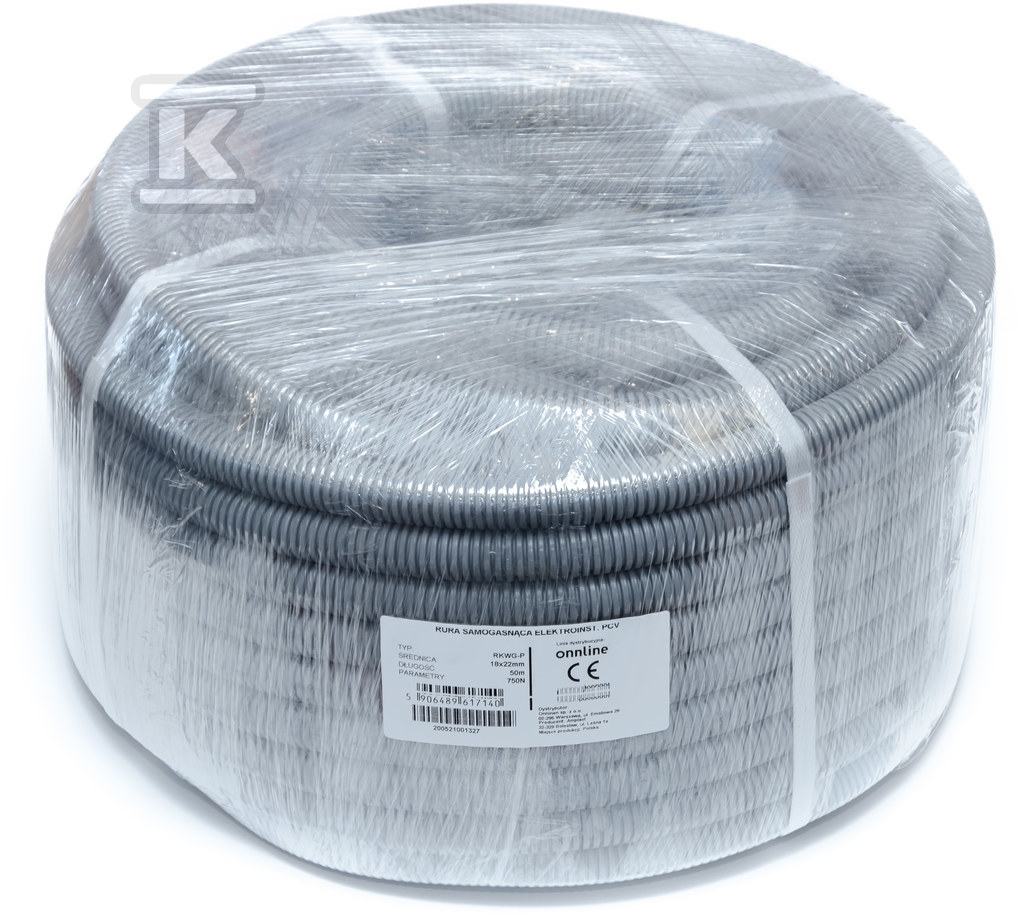

Peszel przeznaczony jest do ochrony pojedynczych przewodów o średnicy zewnętrznej do jedenastu milimetrów. Średnica wewnętrzna wynosząca szesnaście milimetrów zapewnia swobodne prowadzenie kabli przy zachowaniu odpowiedniej cyrkulacji powietrza. Wytrzymałość na ściskanie siedemset pięćdziesiąt Niutonów gwarantuje odporność na obciążenia występujące w gruncie na głębokości do półtora metra. Niepalny materiał wykonania spełnia wymagania norm bezpieczeństwa, a pilot ułatwia wprowadzanie przewodów na znaczne odległości.
Doskonałe rozwiązanie w przypadku przewodów o większej średnicy, do piętnastu milimetrów. Zwiększona średnica wewnętrzna dwadzieścia milimetrów pozwala na wprowadzenie wiązki przewodów lub kabli o większym przekroju. Identyczne parametry wytrzymałościowe oraz właściwości niepalności zapewniają uniwersalność zastosowania w różnych typach instalacji podziemnych. Pilot wykonany z wysokiej jakości stali nierdzewnej charakteryzuje się odpornością na korozję oraz elastycznością ułatwiającą przeciąganie przez zakręty.
Peszel przeznaczony do ochrony przewodów o średnicy do dwudziestu trzech milimetrów. Większa średnica wewnętrzna dwadzieścia osiem milimetrów umożliwia instalację kabli energetycznych średniego napięcia lub wiązek przewodów niskiego napięcia. Wzmocniona konstrukcja oraz identyczna wytrzymałość na ściskanie predysponują ten typ peszla do zastosowań w trudnych warunkach glebowych, w tym w obecności kamieni lub przy wysokim poziomie wód gruntowych.
Wszystkie wymienione typy peszli charakteryzują się gładką powierzchnią wewnętrzną minimalizującą tarcie podczas przeciągania przewodów. Karbowana powierzchnia zewnętrzna zapewnia lepszą przyczepność do materiału zasypowego oraz zwiększa sztywność poprzeczną rury. Kolory peszli umożliwiają identyfikację różnych instalacji zgodnie z obowiązującymi normami i standardami branżowymi.
Zasady układania kabli w ziemi
Projektowanie tras kablowych w gruncie wymaga szczegółowej analizy warunków geologicznych oraz uwzględnienia obowiązujących przepisów technicznych. Głębokość układania przewodów w peszlu powinna wynosić minimum siedemdziesiąt centymetrów dla instalacji domowych oraz minimum osiemdziesiąt centymetrów dla tras o większym znaczeniu. Zwiększona głębokość do stu dwudziestu centymetrów jest wymagana w miejscach możliwego przejazdu pojazdów mechanicznych.
Przygotowanie wykopu stanowi pierwszą fazę montażu. Dno rowu musi być wyrównane oraz oczyszczone z ostrych kamieni mogących uszkodzić peszel. Warstwa podsypki z piasku o grubości dziesięciu centymetrów zapewnia równomierną podporę oraz ułatwia późniejszy demontaż w przypadku konieczności napraw. Szerokość wykopu powinna przewyższać średnicę peszla o minimum dwadzieścia centymetrów z każdej strony.
Układanie peszla wymaga zachowania odpowiednich promieni gięcia zapobiegających uszkodzeniu struktury karbowanej. Minimalny promień gięcia powinien wynosić co najmniej dziesięć średnic zewnętrznych rury. Zbyt ostre zakręty mogą spowodować załamanie struktury karbowanej oraz utrudnić przeciąganie przewodów. W miejscach zmiany kierunku trasy zaleca się stosowanie łuków o większym promieniu lub specjalnych kształtek.
Etapy wprowadzania przewodów do peszla:
- Przygotowanie pilota poprzez sprawdzenie jego ciągłości oraz gładkości powierzchni,
- Nałożenie odpowiedniego smaru ułatwiającego przesuw na przewody oraz pilot,
- Stopniowe wprowadzanie przewodów z jednakową prędkością bez gwałtownych szarpnięć,
- Kontrola wypełnienia przekroju – maksymalnie czterdzieści procent dla przewodów okrągłych,
- Zabezpieczenie końców peszla przed wnikaniem wilgoci oraz zanieczyszczeń.
Wprowadzanie przewodów do peszla należy wykonywać z użyciem pilota oraz odpowiednich smarów ułatwiających przesuw. Przewody powinny wypełniać maksymalnie czterdzieści procent przekroju wewnętrznego rury, pozostawiając przestrzeń na ewentualną rozbudowę instalacji. Nadmierne wypełnienie utrudnia późniejsze prace konserwacyjne oraz zwiększa ryzyko przegrzania przewodów.
Zasypywanie wykopu wykonuje się etapowo, rozpoczynając od warstwy ochronnej z piasku o grubości piętnastu centymetrów ponad peszel. Piasek nie może zawierać ostrych kamieni ani gruzu budowlanego. Kolejne warstwy gruntu układa się warstwami po trzydzieści centymetrów z równoczesnym zagęszczaniem. Na głębokości trzydziestu centymetrów od powierzchni umieszcza się taśmę ostrzegawczą informującą o obecności kabli elektrycznych.
Oznakowanie tras kablowych na powierzchni terenu ułatwia późniejsze lokalizowanie instalacji. Słupki orientacyjne z oznakowaniem typu instalacji oraz danymi kontaktowymi właściciela powinny być umieszczone co pięćdziesiąt metrów, oraz w miejscach zmiany kierunku trasy. Dokładna dokumentacja fotograficzna i geodezyjne zdjęcie trasy stanowią niezbędne elementy dokumentacji technicznej.
Alternatywy dla peszli w ziemnych instalacjach
Rynek oferuje szereg rozwiązań alternatywnych dla tradycyjnego peszla, dostosowanych do specyficznych wymagań instalacji podziemnych. Rury sztywne z PVC stanowią opcję dla prostych tras kablowych o niewielkiej długości. Co prawda charakteryzują się wyższą wytrzymałością mechaniczną oraz gładką powierzchnią wewnętrzną, jednak brak elastyczności ogranicza ich zastosowanie w trasach o skomplikowanej geometrii.
Rury z polietylenu wysokiej gęstości wykazują doskonałą odporność chemiczną oraz długotrwałą stabilność w agresywnym środowisku. Gładka powierzchnia zewnętrzna ułatwia układanie metodą przecisku, eliminując tym samym konieczność wykonywania wykopów na całej długości trasy. Większa sztywność w porównaniu z peszlem wymaga stosowania specjalnych kształtek w miejscach zmiany kierunku.
Systemy rur wielokomorowych umożliwiają jednoczesne prowadzenie różnych instalacji w jednym wykopie. Każda komora może być przeznaczona dla innego typu przewodów, co znacznie ogranicza wzajemne oddziaływania elektromagnetyczne. Rozwiązanie to znajduje zastosowanie w instalacjach teletechnicznych oraz przy równoczesnym układaniu kabli energetycznych różnych napięć.
Rury spiralnie karbowane charakteryzują się zwiększoną sztywnością obwodową przy zachowaniu elastyczności podłużnej. Struktura spiralna zapewnia równomierne rozłożenie naprężeń oraz ułatwia wprowadzanie przewodów na znaczne odległości. Większa średnica wewnętrzna w stosunku do średnicy zewnętrznej zwiększa efektywność wykorzystania przestrzeni w wykopie.
Systemy prefabrykowanych kanałów kablowych stosuje się w instalacjach o dużym znaczeniu strategicznym. Betonowe lub żelbetowe konstrukcje zapewniają maksymalną ochronę mechaniczną oraz umożliwiają łatwy dostęp do przewodów w przypadku konieczności napraw. Wyższe koszty inwestycyjne kompensowane są przez zmniejszone wydatki eksploatacyjne oraz możliwość wielokrotnych modernizacji instalacji.
Nowoczesne rozwiązania obejmują także systemy microduct przeznaczone dla kabli światłowodowych. Cienkościenne rury o średnicy wewnętrznej od siedmiu do dwudziestu milimetrów umożliwiają instalację metodą pneumatyczną, znacznie przyśpieszając proces montażu oraz zmniejszając inwazyjność prac ziemnych.
Zastosowanie peszla w instalacjach podziemnych stanowi sprawdzone rozwiązanie zapewniające długotrwałą ochronę przewodów elektrycznych. Odpowiedni dobór parametrów technicznych, właściwe wykonanie montażu oraz przestrzeganie zasad układania gwarantują bezawaryjną eksploatację przez dziesiątki lat. Różnorodność dostępnych typów peszli umożliwia dostosowanie rozwiązania do specyficznych wymagań każdej instalacji.
Hurtownia Onninen oferuje szeroki asortyment rur osłonowych dostosowanych do potrzeb profesjonalnych instalatorów oraz klientów indywidualnych. Produkty dostępne w ofercie spełniają najwyższe standardy jakościowe oraz posiadają certyfikaty potwierdzające zgodność z obowiązującymi normami bezpieczeństwa.
Przekonaj się o jakości produktów dostępnych w ofercie hurtowni Onninen. Skontaktuj się z doradcami technicznymi, którzy pomogą dobrać optymalne rozwiązanie dla Twojej instalacji oraz uzyskaj atrakcyjne warunki współpracy dla profesjonalistów branży elektroinstalacyjnej.
FAQ – najczęściej zadawane pytania
1. Jaka jest minimalna głębokość układania peszla z kablami elektrycznymi?
Minimalna głębokość układania wynosi siedemdziesiąt centymetrów dla instalacji domowych oraz osiemdziesiąt centymetrów dla tras o większym znaczeniu. W miejscach przejazdu pojazdów mechanicznych głębokość powinna zostać zwiększona do stu dwudziestu centymetrów. Parametry te zapewniają odpowiednią ochronę przed uszkodzeniami mechanicznymi oraz spełniają wymagania obowiązujących norm technicznych.
1. Czy peszel może być układany bezpośrednio w gruncie bez dodatkowej ochrony?
Peszel wykonany z odpowiednich tworzyw sztucznych może być układany bezpośrednio w gruncie, jednak zaleca się stosowanie warstwy ochronnej z piasku. Podsypka o grubości dziesięciu centymetrów pod peszlem oraz przykrycie piętnastu centymetrów nad nim zapewniają optymalną ochronę, a także ułatwiają ewentualny demontaż instalacji.
1. Ile przewodów można wprowadzić do jednego peszla?
Maksymalne wypełnienie przekroju wewnętrznego peszla nie powinno przekraczać czterdziestu procent dla przewodów okrągłych oraz trzydziestu pięciu procent dla przewodów o przekroju prostokątnym. Pozostawienie wolnej przestrzeni zapewnia odpowiednią cyrkulację powietrza, ułatwia późniejsze prace konserwacyjne oraz umożliwia ewentualną rozbudowę instalacji bez konieczności wykonywania nowych wykopów.
