Zbiornik wyrównawczy odpowiada za utrzymanie właściwego ciśnienia w instalacji centralnego ogrzewania. Brak zbiornika bądź ewentualne błędy w montażu mogą prowadzić do kosztownych napraw i przerw w dostawie ciepła. Wykorzystanie właściwego typu naczynia wzbiorczego eliminuje ryzyko uszkodzeń instalacji oraz zapewnia jej długotrwałą i niezawodną pracę.
Sprawdź ogrzewanie w hurtowni Onninen
Funkcja zbiornika w systemie CO
Zbiornik wyrównawczy pełni niebagatelną funkcję zabezpieczającą w instalacji centralnego ogrzewania. Jego podstawowym zadaniem jest kompensacja zmian objętości wody grzewczej, zachodzących na skutek wpływu temperatury. W trakcie podgrzewania objętość czynnika roboczego wzrasta nawet o 4 do 6%, co bez odpowiedniego zabezpieczenia prowadziłoby do gwałtownego wzrostu ciśnienia.
System CO wykorzystuje rozszerzalność termiczną cieczy. Naczynie wzbiorcze przyjmuje nadmiar wody podczas nagrzewania instalacji, a następnie oddaje ją z powrotem do obiegu w fazie ochładzania. Proces ten zachodzi automatycznie, bez konieczności ingerencji użytkownika.
Podczas rozruchu systemu grzewczego temperatura wody wzrasta od około 20°C do nawet 80°C w standardowych instalacjach. Taka zmiana temperatury powoduje znaczący wzrost objętości czynnika grzewczego. Zbiornik wyrównawczy absorbuje ten nadmiar, zapobiegając przekroczeniu maksymalnego ciśnienia roboczego w instalacji.
W okresach zmniejszonego zapotrzebowania na ciepło, gdy temperatura wody w instalacji obniża się, naczynie wzbiorcze automatycznie uzupełnia system, utrzymując ciśnienie na odpowiednim poziomie. Mechanizm ten chroni instalację przed powstaniem podciśnienia, które mogłoby spowodować wnikanie powietrza do obiegu.
Rodzaje zbiorników – otwarte i przeponowe
Na rynku dwa podstawowe typy zbiorników wyrównawczych:
- otwarte,
- przeponowe.
Każdy z rodzajów cechuje się odmiennymi właściwościami konstrukcyjnymi i obszarami zastosowania.
Naczynia wzbiorcze otwarte to tradycyjne rozwiązanie stosowane głównie w starszych instalacjach grzewczych. Konstrukcja opiera się na bezpośrednim kontakcie wody grzewczej z atmosferą. Zbiornik umieszcza się w najwyższym punkcie instalacji, zazwyczaj na strychu lub w pomieszczeniu technicznym.
Główną zaletą zbiorników otwartych jest ich prostota konstrukcyjna oraz niski koszt zakupu i montażu. System nie wymaga skomplikowanych urządzeń regulacyjnych ani okresowej konserwacji związanej z
kontrolą ciśnienia wstępnego.
Pewną wadą tego rozwiązania jest konieczność systematycznego uzupełniania wody, która ulega odparowaniu. Dodatkowo bezpośredni kontakt z powietrzem atmosferycznym przyspiesza procesy korozyjne w instalacji oraz zwiększa ryzyko zamarzania w okresie zimowym.

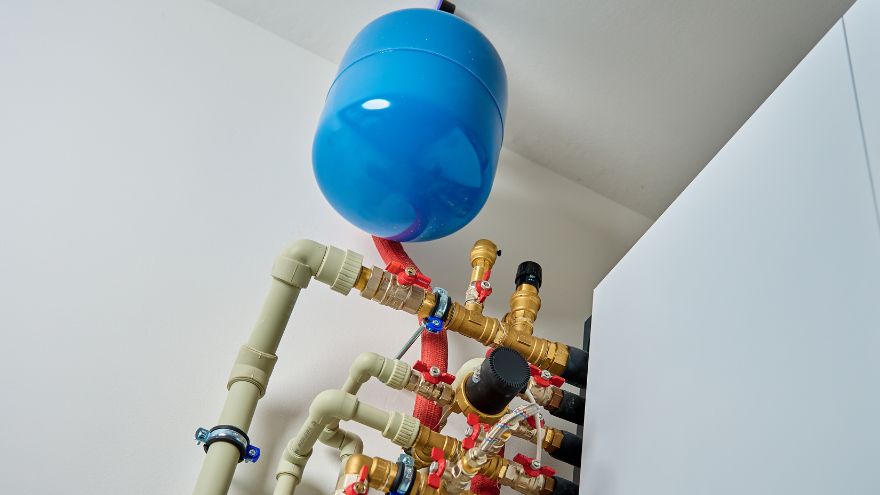

Naczynia wzbiorcze przeponowe reprezentują nowoczesne podejście do zabezpieczenia instalacji grzewczych. Konstrukcja opiera się na podzieleniu wewnętrznej przestrzeni zbiornika elastyczną membraną na dwie komory:
- jedną wypełnioną gazem obojętnym (najczęściej azotem),
- drugą połączoną z instalacją grzewczą.
Zastosowanie przepony eliminuje bezpośredni kontakt wody z powietrzem. System umożliwia także większą elastycznością montażową, ponieważ zbiornik może być umieszczony w dowolnym miejscu instalacji.
Nowoczesne naczynia przeponowe wyposażone są w zawór napełniający z manometrem, umożliwiający precyzyjną kontrolę ciśnienia wstępnego. Standardowe ciśnienie robocze wynosi 6 barów, co pozwala na zastosowanie w większości instalacji domowych i przemysłowych. Przykładem takie zbiornika może być ciśnieniowe naczynie przeponowe do układów grzewczych i chłodniczych typu N-18 REFLEX 4BAR/70 C.
Jak dobrać pojemność zbiornika do instalacji
Dobór pojemności zbiornika wyrównawczego wymaga uwzględnienia kilku parametrów instalacji grzewczej. Podstawowym czynnikiem jest całkowita objętość wody w systemie, która obejmuje zawartość kotła, rur oraz grzejników.
- Obliczenie pojemności naczynia wzbiorczego
Obliczenie pojemności naczynia wzbiorczego wymaga zastosowania wzoru uwzględniającego:
- przyrost objętości wody,
- ciśnienie początkowe,
- końcowe w systemie.
Podstawowy współczynnik ekspansji wody wynosi 0,04 dla standardowego zakresu temperatur 10 do 90°C.
Pojemność użyteczna zbiornika powinna wynosić minimum 8 do 10% całkowitej objętości instalacji. W praktyce oznacza to, że przy instalacji domowej o objętości np. 150 litrów wymagane jest naczynie o pojemności użytecznej około 15 litrów, co odpowiada zbiornikowi całkowitemu o pojemności 25-35 litrów.
- Czynniki wpływające na dobór
Wysokość instalacji ma istotny wpływ na dobór parametrów zbiornika. Dla każdego metra wysokości instalacji ciśnienie wstępne powinno wzrosnąć o 0,1 bar. W budynkach wielokondygnacyjnych konieczne może być zastosowanie zbiorników o podwyższonym ciśnieniu roboczym.
Na wymagania dotyczące naczynia wzbiorczego wpływa także typ kotła grzewczego. Kotły kondensacyjne charakteryzują się większymi wahaniami temperatury, co wymaga zastosowania zbiorników o zwiększonej pojemności. Systemy z pompami ciepła wymagają szczególnej uwagi ze względu na specyficzne parametry pracy.
Błędy montażowe, które warto unikać
Nieprawidłowy montaż zbiornika wyrównawczego może prowadzić do poważnych problemów eksploatacyjnych oraz awarii całej instalacji grzewczej.
Do najczęstszych błędów należy zaliczyć:
- Błędne ustawienie ciśnienia wstępnego
Zbyt niskie ciśnienie powoduje przedwczesne włączenie się naczynia, co prowadzi do częstych wahań ciśnienia w instalacji. Zbyt wysokie ciśnienie uniemożliwia prawidłową pracę zbiornika, eliminując jego funkcję zabezpieczającą.
Ciśnienie wstępne powinno być ustawione na poziomie równym ciśnieniu statycznemu instalacji powiększonemu o 0,2 do 0,3 bara. W typowych instalacjach domowych wartość ta wynosi 1,5 do 2,0 barów. Pomiar i regulację ciśnienia należy przeprowadzać wyłącznie przy odłączonej od instalacji komorze wodnej.
- Nieprawidłowe połączenie hydrauliczne
Zbiornik wyrównawczy musi być połączony z instalacją grzewczą za pomocą rury o średnicy, zapewniającej swobodny przepływ wody. Minimalna średnica połączenia wynosi 20 mm dla instalacji domowych oraz 25 do 32 mm dla większych systemów.
Rurę łączącą należy prowadzić z opadaniem w kierunku instalacji, unikając tworzenia pułapek powietrznych. Połączenie powinno być wykonane w najniższym punkcie instalacji, najlepiej na powrocie z kotła, przed pompą obiegową.
- Błędy w doborze miejsca montażu
Urządzenie należy umieszczać w miejscach chronionych przed przemarzaniem oraz zapewniających łatwy dostęp. Temperatura otoczenia nie powinna przekraczać 70°C ze względu na właściwości materiału przepony.
Zbiornik nie może być instalowany w pozycji odwróconej lub poziomej, co mogłoby prowadzić do uszkodzenia membrany. Standardowa pozycja montażu to ustawienie pionowe z zaworem napełniającym skierowanym w górę.
Podsumowanie
Nowoczesne naczynia przeponowe wyróżniają się znaczącą przewagą nad tradycyjnymi rozwiązaniami otwartymi, zapewniając większą niezawodność oraz żywotność instalacji.
Instalatorzy oraz użytkownicy indywidualni powinni zwracać szczególną uwagę na jakość wykonania, oraz parametry techniczne zbiorników wyrównawczych. Inwestycja w wysokiej klasy naczynie wzbiorcze przekłada się na długotrwałą i bezproblemową pracę całej instalacji grzewczej.
Hurtownia Onninen oferuje szeroki wybór profesjonalnych zbiorników wyrównawczych renomowanych producentów, dostosowanych do różnych typów instalacji grzewczych. Skorzystaj z eksperckiego doradztwa i wybierz optymalne rozwiązanie dla swojej instalacji, zapewniając jej niezawodną pracę przez lata.
FAQ – najczęściej zadawane pytania
1. Czy zbiornik wyrównawczy wymaga konserwacji?
Nowoczesne naczynia przeponowe wymagają minimalnej konserwacji. Zaleca się coroczną kontrolę ciśnienia wstępnego oraz wizualną ocenę stanu technicznego urządzenia. W przypadku spadku ciśnienia konieczne jest jego uzupełnienie za pomocą pompy lub kompresora. Wymiana membrany potrzebna jest przeciętnie co 15 do 20 lat eksploatacji.
2. Jakie objawy wskazują na nieprawidłową pracę zbiornika?
Częste wahania ciśnienia w instalacji, słyszalne bulgotanie w grzejnikach oraz spadek temperatury w niektórych pomieszczeniach mogą wskazywać na problemy ze zbiornikiem wyrównawczym. Wyciekanie wody z zaworu bezpieczeństwa to znak przekroczenia maksymalnego ciśnienia roboczego, co wymaga natychmiastowej interwencji specjalisty.
3. Czy można samodzielnie wymienić zbiornik wyrównawczy?
Wymiana zbiornika wyrównawczego wymaga odłączenia instalacji, spuszczenia wody oraz wykonania połączeń hydraulicznych. Prace te powinien wykonywać uprawniony instalator, który zapewni poprawny montaż oraz uruchomienie systemu. Nieprawidłowa wymiana może prowadzić do uszkodzenia instalacji oraz utraty gwarancji na urządzenia grzewcze.
