Instalacje elektryczne, które są szczególnie narażone na szkodliwe działanie czynników zewnętrznych, powinny zostać dodatkowo zabezpieczone. W tym celu wykorzystuje się rury osłonowe, wykonywane z różnych materiałów. Dobór odpowiedniego ich wariantu zależy przede wszystkim od położenia i parametrów kabli. Szczególnej uwagi wymaga także kwestia średnicy przewodów. O czym należy pamiętać?
Z tego artykułu dowiesz się:
- jakie rodzaje rur osłonowych do kabli wyróżniamy,
- jaka powinna być średnica rury osłonowej,
- jakie rury osłonowe znaleźć można w ofercie Onninen.
Rury osłonowe do kabli – wykonanie i konstrukcja
Do produkcji rur osłonowych najczęściej wykorzystuje się polietylen wysokiej gęstości (HDPE). Jest on stosowany przede wszystkim z uwagi na imponującą wytrzymałość oraz szeroki zakres temperatury pracy. Cechuje go także odporność na destrukcyjne czynniki atmosferyczne i większość związków chemicznych. Tego typu rury osłonowe służą do ochrony: • kabli elektroenergetycznych niskiego i średniego napięcia, • miedzianych i światłowodowych kabli telekomunikacyjnych, • sieci telewizji kablowej. HDPE doskonale sprawdza się w wymagającym środowisku, gdzie kable podlegają znacznym obciążeniom zewnętrznym. Z tego względu rury osłonowe wykonane z tego tworzywa stosuje się między innymi we wszelkiego rodzaju gruntach – w tym także nawodnionych i agresywnych chemicznie. Wyjątkowa elastyczność polietylenu efektywnie łagodzi naprężenia powstające wskutek osiadania ziemi.
Rury osłonowe z HDPE można stosować również do ochrony kabli układanych na otwartym powietrzu. Nieraz wykorzystuje się do tego także inne tworzywa. Kluczowym parametrem w tym przypadku jest odporność na działanie promieniowania UV. Przewody tego typu produkowane są więc w kolorze czarnym i zawierają dodatek substancji chroniących przed światłem ultrafioletowym, które przyspiesza zużycie materiałów. Przy montażu instalacji należy uwzględnić również częste zmiany temperatury, powodujące zmiany długości rur osłonowych w tym środowisku.
Sprawdź rury osłonowe do kabli
Obok rur instalacyjnych do prowadzenia przewodów w gruncie i na otwartym powietrzu, na rynku dostępne są również osłony do kabli w instalacjach budynkowych. Produkuje się je z polipropylenu (PP). To materiał odznaczający się wytrzymałością mechaniczną i znaczną sztywnością, która maleje wraz ze wzrostem temperatury. Jeszcze lepsze parametry cechują poliamid (PA6), odporny na ścieranie i skutecznie tłumiący drgania. Z tego powodu wykorzystuje się go w wyjątkowo trudnych warunkach eksploatacyjnych.
W sklepach spotkasz się także z rurami osłonowymi ze stali galwanizowanej. Używa się ich do ochrony kabli elektrycznych, prowadzonych obok przewodów hydraulicznych i pneumatycznych, a także w instalacjach przypodłogowych w pomieszczeniach przemysłowych. Warto wspomnieć także o:
- stalowych rurach osłonowych z płaszczem z polichlorku winylu (PCW) lub poliamidu (PA6) – chroniących przed działaniem kwasów, ługów i innych agresywnych substancji chemicznych,
- rurach osłonowych z niepalnych, samogasnących materiałów bezhalogenowych – stosowanych w obiektach o zwiększonym zagrożeniu pożarowym.
Sprawdź rury osłonowe do kabli od Q-Systems
Systemy rur instalacyjnych – na co zwrócić uwagę podczas montażu?
Wybierając rury osłonowe do różnych instalacji elektrycznych, należy wziąć pod uwagę pewne niuanse dotyczące ich konstrukcji, a nawet wyglądu:
- Do ochrony kabli niskiego i średniego napięcia służą rury osłonowe o dwuściennej konstrukcji. Mogą mieć powierzchnie karbowane lub gładkie. Takie rozwiązanie gwarantuje instalacji lekkość i elastyczność, a jednocześnie wysoki poziom wytrzymałości mechanicznej.
- Podczas montażu poszczególne odcinki rur osłonowych łączy się dwuzłączkami bądź kielichami wyprodukowanymi z tego samego materiału. Wciąganie kabli umożliwiają gładkie powierzchnie wewnętrzne przewodów lub linki pilotujące.
- W przypadku rurociągów kablowych układanych w gruncie duże znaczenie ma kolor rur. Niebieski charakteryzuje przewody chroniące kable niskiego napięcia, a czerwony – kable średniego napięcia.
Dobór średnicy rur osłonowych do kabli – o czym trzeba pamiętać?
W celu stworzenia kompletnego, sprawnego systemu ochrony kabli elektrycznych, należy uwzględnić różne parametry zabezpieczanych przewodów oraz specyfikę środowiska, w którym pracują. O miejscu montażu pisaliśmy już sporo w pierwszej części artykułu, więc zastanówmy się teraz nad tym, jak na dobór osłon wpływają właściwości samego kabla. Wśród kluczowych czynników można z pewnością wymienić rodzaj przewodu elektrycznego i jego średnicę.
Parametry te zdecydują przede wszystkim o średnicy osłony i grubości jej ścianki. Pamiętaj, że średnica wewnętrzna rury osłonowej powinna być 1,5 razy większa od zewnętrznej średnicy kabla energetycznego i 2 razy większa od średnicy zewnętrznej kabla światłowodowego.
Rodzaj zastosowanych w instalacji elektrycznej kabli wpłynie również na wymagany stopień szczelności IP przewodów osłonowych. Szczegółowe przepisy dotyczące tego parametru można znaleźć w normie EN 60529.
Rury osłonowe do kabli w ofercie Onninen
Jeśli pracujesz nad instalacją elektryczną wymagającą dodatkowej ochrony, w ofercie naszej hurtowni internetowej znajdziesz wysokiej jakości rury osłonowe marki Q-SYSTEMS. To producent dostarczający na rynek kompletne systemy rurowe i akcesoria do osłony kabli. Nie sposób odmówić mu doświadczenia i dbałości o najdrobniejsze detale.
Wymieniaj korzyści w nowej platformie lojalnościowej OnnTop!
Rury osłonowe Q-SYSTEMS tworzone są przez zespół profesjonalistów zaangażowanych w nieustanne doskonalenie swoich artykułów. Proces produkcji wspiera najnowocześniejsza technologia, a to przekłada się na gwarancję niezawodności przy jednoczesnym zachowaniu konkurencyjnych cen.
Liczne produkty marki Q-SYSTEMS dostępne są właśnie w ofercie Onninen. Znajdziesz wśród nich między innymi:
- Czerwone rury karbowane w kręgach – to przewody o średnicy 160 mm służące do osłony kabli średniego napięcia układanych w ziemi. Wykonane są z polietylenu, dzięki czemu doskonale sprawdzają się w wymagających warunkach środowiskowych. Można je łatwo wyginać, a to pozwala wygodnie dostosowywać je do kształtu wykopu. Mimo wysokiej odporności, rury zachowują niewielką masę i nadają się do ręcznego montażu.

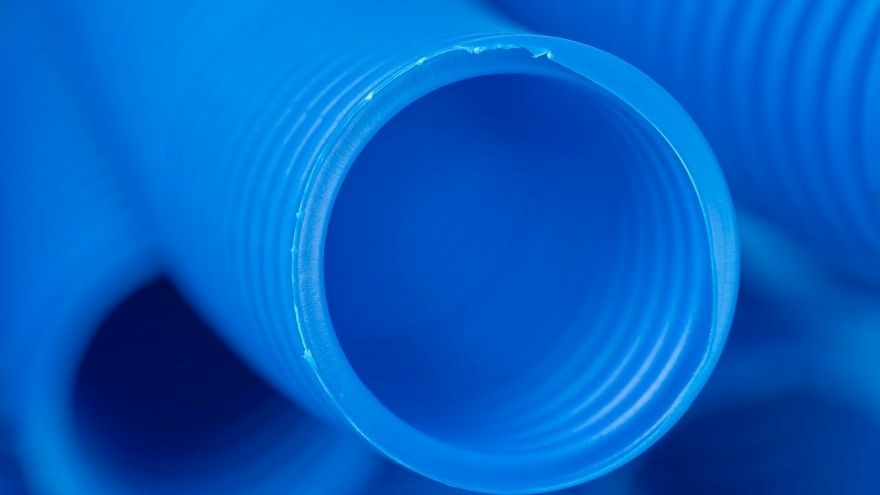

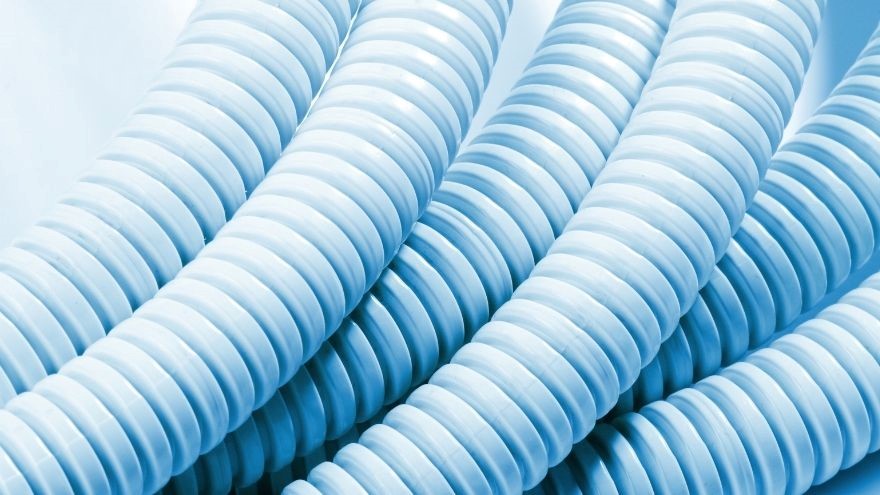

- Niebieskie rury osłonowe do kabli – przewody karbowane służące od ochrony przewodów niskiego napięcia, układanych w gruncie. Odznaczają się mniejszą średnicą o wartości 40 mm. Poza tym – z racji wykorzystania do ich produkcji polietylenu – do złudzenia przypominają opisany wyżej wariant czerwonych rur karbowanych.
- Rury gładkościenne światłowodowe – przewody o średnicy 32 mm, służące do osłony optycznych i miedzianych kabli teletechnicznych. Wewnętrzne ryflowanie i warstwa poślizgowa pozwalają na łatwą instalację długich odcinków sieci zarówno metodą pneumatyczną, jak i mechaniczną. Dostępne są w wariantach ze wzdłużnymi paskami w różnych kolorach, zgodnych z ich przeznaczeniem.
- Wkłady uszczelniające – elementy stosowane w celu poprawy wydajności instalacji, dostępne w różnych zakresach średnic.
- Złączki do rur światłowodowych – akcesoria pozwalające na szybkie i wygodne łączenie przewodów, różniące się średnicami.
Jak widzisz, dzięki asortymentowi marki Q-SYSTEMS, dostępnemu w hurtowni elektrycznej Onninen z łatwością zaprojektujesz i wykonasz kompletny system ochrony kabli elektrycznych!
