Izolacja przeciwpożarowa przewodów wentylacyjnych – klucz do bezpieczeństwa budynków

Dodano: niedziela, 29.09.2024


Przewody wentylacyjne, zastosowana izolacja cieplna i akustyczna oraz urządzenia zamontowane w kanałach wentylacyjnych muszą zapewniać bezpieczeństwo pożarowe zgodnie z przepisami Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (zwanego dalej Rozporządzeniem). W Rozporządzeniu ustawodawca zawarł także wymagania w zakresie odporności ogniowej przewodów wentylacyjnych i ich izolacji. Projektujesz lub wykonujesz instalacje wentylacyjne? Z tego artykułu dowiesz się, jak chronić przewody wentylacyjne przed pożarem.

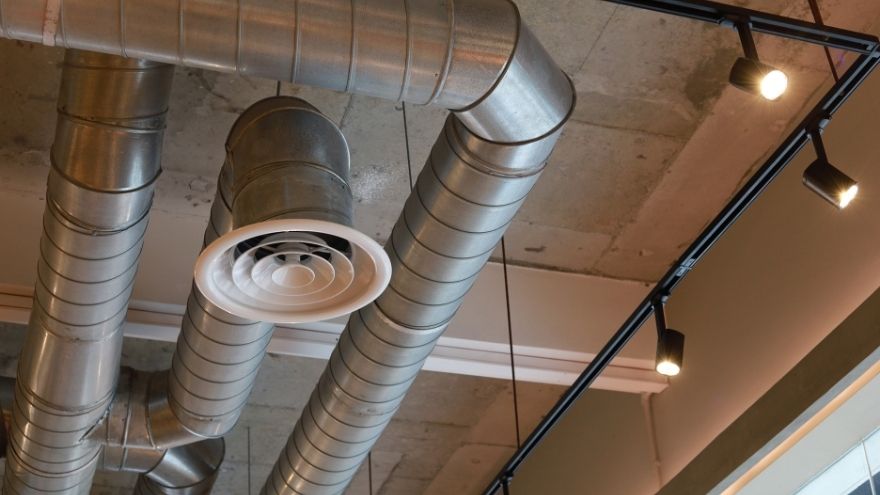

Nowoczesne przewody instalacyjne podwieszone pod sufitem w budynku

Sprawdź wentylację w hurtowni Onninen

Zalecana grubość izolacji cieplnej i ochronnej z wełny mineralnej

O skuteczną izolację kanałów wentylacyjnych warto zadbać na etapie projektowania systemu wentylacyjnego budynku. Wentylacja, aby działała cicho, wydajnie i bezpiecznie, powinna być wyposażona w izolację: termiczną, przeciwkondensacyjną, akustyczną oraz przeciwpożarową.

Zgodnie z § 267 ust. 1 Rozporządzenia: „przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na zewnętrznej ich powierzchni w sposób zapewniający nierozprzestrzenianie ognia.”

Kolano 45/125 ocynk KSOC45125Kanały wentylacyjne z blachy stalowej można na całej długości zaizolować wełną mineralną. Używana wełna mineralna powinna charakteryzować się odpowiednią gęstością i budową, aby spełniać wymogi w zakresie odporności ogniowej. Skalna wełna mineralna znajduje zastosowanie jako izolacja wielu systemów HVAC w budynkach mieszkalnych i użyteczności publicznej. Izolacja kanału wełną mineralną jest rozwiązaniem ekonomicznym i stosunkowo prostym w realizacji. Nie wymaga używania specjalistycznego sprzętu ani dużej ilości materiałów.

Kluczowym parametrem jest grubość izolacji termicznej kanałów. Wytyczne w tym zakresie znaleźć można w Rozporządzeniu oraz w normie PN-EN ISO 12241:2010 „Izolacja cieplna wyposażenia budynków i instalacji przemysłowych”. Ponadto istnieją specjalistyczne programy, które pozwalają dokonać obliczeń zgodnie z obowiązującym prawem oraz indywidualnymi wymaganiami inwestora. Minimalna grubość izolacji, jaką powinny być ocieplone przewody wentylacyjne to:

  • płyty o współczynniku λ=0,035 i grubości 80 mm w nieogrzewanej części budynku,
  • płyty lub maty o współczynniku λ=0,035 i grubości 40 mm w ogrzewanej części budynku.

To znaczna grubość, co może utrudniać wykonanie efektywnej izolacji przy ograniczonej przestrzeni.

Wymagania ogniotrwałości instalacji wentylacyjnej

Rura Aluflex Prodmax fi 150mm 3mb FLEX/150Ogniotrwałość jest cechą materiału, która polega na zachowaniu kształtu przy długotrwałym oddziaływaniu ekstremalnie wysokich temperatur. Materiały dzielą się na:

  • ogniotrwałe - wytrzymują długotrwałe działanie temperatury pow. 1580oC,
  • trudno topliwe - wytrzymują długotrwałe działanie temperatur w zakresie 1350-1580oC,
  • łatwo topliwe - wytrzymują długotrwałe działanie temperatury poniżej 1350oC.

Materiały ogniotrwałe charakteryzują się niską przewodnością cieplną i wysoką odpornością na działanie wysokich temperatur. Rury wentylacyjne niepalne, wykonane z ogniotrwałych materiałów, stosowane są wyłącznie w specyficznych warunkach eksploatacyjnych. Natomiast przewody wentylacyjne w instalacjach wentylacji ogólnej i w systemach wentylacji pożarowej powinny posiadać odpowiednią klasę odporności ogniowej - zgodnie z zapisami Rozporządzenia (ogniotrwałość nie jest tożsama z odpornością ogniową!). Dobór klasy zależy od lokalizacji przewodów wentylacyjnych oraz funkcji, którą pełnią.

Prawidłowa izolacja rurociągów wentylacyjnych

Mufa Krzys-Pol 160 ocynk MOC160Izolacje służą zabezpieczeniu instalacji wentylacyjnej przed skraplaniem pary wodnej, ogniem i generowaniem nadmiernego hałasu, wynikającego z przepływu powietrza. Wytyczne na ten temat można znaleźć w Rozporządzeniu. Gdy wentylacja przebiega przez pomieszczenia nieogrzewane lub w inny sposób narażona jest na straty energii, powinna zostać zabezpieczona izolacją nierozprzestrzeniającą ognia.

Projektantów i instalatorów systemów wentylacji zachęcamy do zapoznania się z asortymentem hurtowni Onninen. Oferujemy kanały i kształtki wentylacyjne w wielu różnych wariantach, w tym:

W asortymencie posiadamy także centrale wentylacyjne z odzyskiem ciepła oraz liczne akcesoria, jak tłumiki akustyczne czy klapy przeciwpożarowe. Służymy pomocą w doborze elementów.
