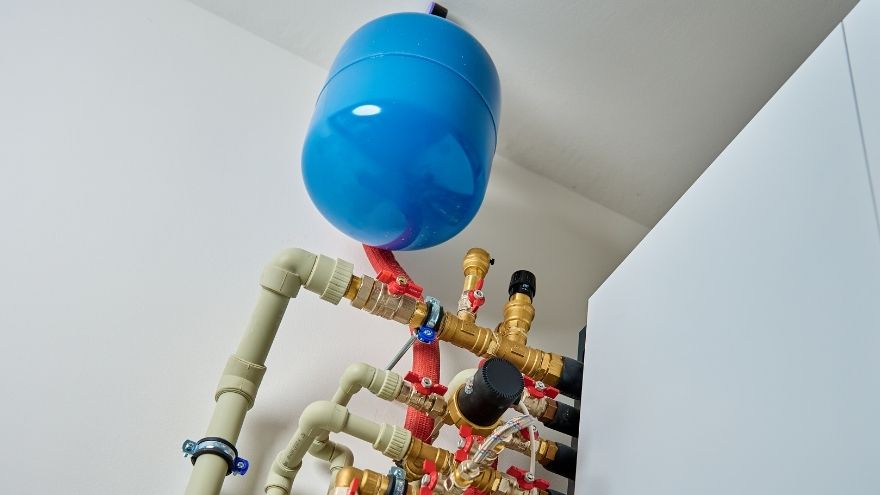

Naczynie wzbiorcze to ważny element instalacji centralnego ogrzewania. Odpowiada za stabilizację ciśnienia, którego skoki mogłoby doprowadzić do awarii innych elementów. Wpływa na niezawodność pracy i trwałość kotła oraz całego systemu grzewczego. Z tego artykułu dowiesz się, jak prawidłowo dobrać wielkość naczynia wzbiorczego do parametrów instalacji.
Sprawdź naczynia wzbiorcze ciśnieniowe w hurtowni Onninen
Dobór naczynia w zależności od mocy kotła
Moc kotła jest parametrem ściśle związanym z pojemnością wodną instalacji, a ta z kolei determinuje rozmiar naczynia wzbiorczego. Pojemność wodną instalacji należy obliczyć, a jeśli nie jest to możliwe, trzeba ustalić wartość przybliżoną. Im większa pojemność całego systemu, tym większe naczynie wzbiorcze będzie potrzebne. Dla orientacyjnych obliczeń przyjmuje się, że użytkowa (nie całkowita!) pojemność naczynia wzbiorczego powinna wynosić około 5-6% pojemności wodnej instalacji. Pojemność użytkowa to objętość samej komory wodnej. W razie wątpliwości rekomenduje się wybór naczynia trochę za dużego niż za małego - szczególnie w instalacjach o większej objętości lub o wysokiej temperaturze pracy. Wielu instalatorów dobiera naczynie w rozmiarze wynoszącym około 10% całkowitej pojemności instalacji. To jednak wybór intuicyjny, nie matematyczny.
Standardowe pojemności i proste wyliczenia
Niektórzy producenci udostępniają przykładowe obliczenia dla produkowanych naczyń wzbiorczych, co znacząco ułatwia wybór. Warto też korzystać z bezpłatnych kalkulatorów internetowych, do których wprowadza się wszystkie kluczowe parametry, takie jak objętość instalacji grzewczej, gęstość wody, przyrost objętości czy ciśnienie wstępne.
Przykład: Przy mocy kotła 280 kW, pojemność instalacji może wynosić około 2400 litrów. Po uwzględnieniu współczynnika efektywności, wymagane jest naczynie wzbiorcze o pojemności około 150 litrów.
Do precyzyjnych wyliczeń minimalnej pojemności użytkowej (Vu) i całkowitej (V) naczynia wzbiorczego służą wzory. Bo chcąc obliczyć minimalną pojemność całkowitą naczynia (V), trzeba znać jego minimalną pojemność użytkową (Vu).
V = Vu × (pmax + 1) / (pmax - p)
gdzie:
V – pojemność całkowita naczynia
Vu – wyliczona pojemność użytkowa
pmax – maksymalne ciśnienie robocze systemu
p – ciśnienie wstępne naczynia
Przykład: V ≈ 8,7 × (2,5 + 1) / (2,5 – 1) ≈ 8,7 × 3,5 / 1,5 ≈ 20,3 l
Typ instalacji i ciśnienie - czynniki wpływające na wybór naczynia
Na wybór naczynia wzbiorczego wpływa typ instalacji. Do instalacji centralnego ogrzewania z kotłem na paliwa stałe przeznaczone są naczynie wzbiorcze otwarte – montowane w najwyższym punkcie obiegu wody i absorbujące jej nadmiar w celu stabilizacji ciśnienia w systemie. Natomiast do zamkniętej instalacji grzewczej dobrać należy naczynie wzbiorcze przeponowe – z dwoma oddzielnymi komorami: wodną i gazową.
Kolejnym istotnym kryterium wyboru naczynia wzbiorczego jest ciśnienie wstępne. W instalacjach C.W.U. powinno ono wynosić co najmniej 3,5 bara, w układach solarnych minimum 2,5 bara, a w systemach C.O. nie mniej niż 1,5 bara. Dobór ciśnienia wstępnego nie sprawia w praktyce większych problemów.
Spradzenie ustawień ciśnienia wstępnego
Ciśnienie wstępne w naczyniu należy mierzyć przed napełnieniem instalacji. Powinno być o około 0,2 bara niższe od ciśnienia statycznego w systemie. Jeśli jest zbyt niskie, naczynie szybko napełni się wodą. Trzeba więc doładować powietrze. W przypadku zbyt wysokiego ciśnienia, naczynie może nie być w stanie przyjąć nadmiaru wody. Wówczas należy upuścić nadprogramową ilość powietrza. Do kontroli ciśnienia w instalacjach wodnych służy manometr.
Jesteś profesjonalistą z branży grzewczej? Sprawdź naczynia wzbiorcze ciśnieniowe dostępne w hurtowni hydraulicznej Onninen. Nasi doradcy chętnie pomogą Ci w wyborze odpowiedniego rozwiązania.
FAQ
1. Jakie funkcje pełni naczynie wzbiorcze w instalacji?
Zapobiega awariom i wspiera prawidłową pracę instalacji, regulując ciśnienie w systemie.
2. Czy można dobrać wielkość naczynia wzbiorczego „na oko”?
Nie zaleca się takiego podejścia. Wielkość naczynia wzbiorczego powinna wynikać z rzetelnych obliczeń, aby była precyzyjnie dopasowana m.in. do objętości instalacji.
3. Jakie ciśnienie wstępne powinno być w naczyniu?
Ciśnienie wstępne powinno być nieco wyższe (o około 0,2 bara) od ciśnienia statycznego instalacji. Należy je sprawdzić i wyregulować przed montażem.
4. Czy zawsze lepiej wybrać większe naczynie wzbiorcze?
Nie. Za duże naczynie oznacza większy koszt i większe gabaryty. Dobór wynikający z precyzyjnych obliczeń jest zawsze najlepszy.
5. Jak najprościej obliczyć pojemność naczynia wzbiorczego?
Przyjmuje się, że powinna ona stanowić około 10% całkowitej pojemności wodnej instalacji grzewczej. Nie jest to jednak metoda precyzyjna, ale szacunkowa – obarczona sporym ryzykiem błędu.
