Precyzyjny pomiar energii cieplnej jest niezbędny do rozliczeń między dostawcą ciepła a odbiorcą. Poprawny montaż urządzeń pomiarowych, znajomość budowy ciepłomierza oraz zasad odczytu wskazań pozwala uniknąć najczęstszych błędów instalacyjnych i rozliczeniowych.
Sprawdź ciepłomierze w hurtowni Onninen
Budowa i zasada działania licznika ciepła BMETERS
Ciepłomierz składa się z trzech współpracujących elementów. Dwa czujniki temperatury mierzą temperaturę czynnika na zasilaniu i powrocie, przetwornik przepływu rejestruje ilość przepływającej wody, natomiast jednostka zliczająca łącząc dane, wylicza energię cieplną. W ciepłomierzach kompaktowych jednostka zliczająca jest połączona z przetwornikiem w jednej obudowie.
Zasada działania ciepłomierza opiera się na równoczesnym pomiarze ilości czynnika grzewczego oraz różnicy temperatur zasilania i powrotu. Urządzenie wylicza chwilową ilość ciepła według wzoru:
Qc = m × Cw × (Tz-Tp) [J]
- Qc – ilość ciepła oddawana w interwale czasowym [J].
- m – masa czynnika przepływającego w jednostce czasu [kg].
- CW – ciepło właściwe (dla wody 4198,9) [J/kg × K]
- TZ – chwilowa temperatura czynnika zasilającego grzejnik [°C].
- TP – chwilowa temperatura powrotu czynnika grzewczego [°C].
Ciepłomierz zlicza energię cieplną poprzez sumowanie wartości chwilowych zarejestrowanych w regularnych, krótkich odstępach czasu.
Ciepłomierz kompaktowy Hydrocal M4 wykorzystuje ultradźwiękową metodę pomiaru przepływu, która cechuje się wysoką dokładnością oraz brakiem ruchomych elementów mechanicznych. Zdalny odczyt ciepłomierzy BMETERS odbywa się poprzez moduł radiowy WMBUS oraz interfejs NFC.
Jak poprawnie odczytać dane z wyświetlacza licznika?

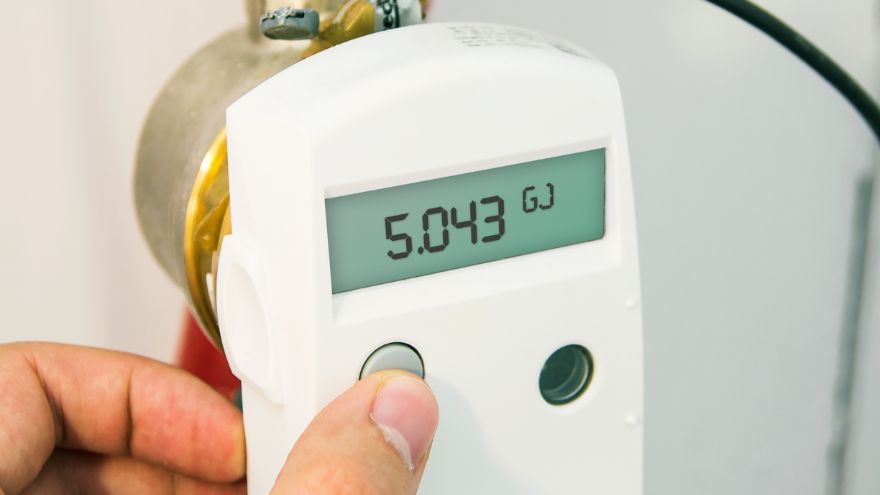

Poboru danych z ciepłomierza można dokonać poprzez odczyt bezpośredni wskazania na wyświetlaczu lub zdalnie, podłączając urządzenia do systemu. Wyświetlacz udostępnia dane w kilku poziomach, przełączanych za pomocą przycisku znajdującego się pod pokrywą.
Poziom pierwszy wyświetla wskazania bieżące, obejmujące skumulowaną wartość energii cieplnej. Energia cieplna mierzona jest w gigadżulach (GJ) lub kilowatogodzinach (kWh). Poziom drugi – wskazania chwilowe, czyli: temperaturę zasilania, temperaturę powrotu oraz bieżący przepływ wyrażony w metrach sześciennych na godzinę.
Etapy odczytu dla celów rozliczeniowych:
- Otworzyć pokrywę przedniej części ciepłomierza i nacisnąć przycisk nawigacyjny.
- Zanotować wartość energii cieplnej skumulowanej wyrażonej w GJ lub kWh.
- Sprawdzić objętość skumulowaną służącą do weryfikacji poprawności pomiaru energii.
- Zweryfikować liczbę godzin pracy urządzenia oraz datę ostatniego odczytu.
- Sprawdzić, czy nie wyświetlają się komunikaty błędów typu ERR.
Instalacja ciepłomierza powrót DN15 wymaga szczególnej uwagi na kierunek przepływu oznaczony
strzałką na mosiężnym korpusie urządzenia. Montaż urządzenia zaprojektowanego do pracy na powrocie w przewodzie zasilającym uniemożliwia poprawną rejestrację energii. Producent określa przeznaczenie każdego modelu poprzez oznaczenia POWRÓT lub ZASILANIE na obudowie.
Najczęstsze błędy przy odczycie ciepłomierzy i jak ich unikać?
Nieprawidłowy montaż stanowi najczęstszą przyczynę problemów z eksploatacją ciepłomierzy. Oznaczenie z obudowy POWRÓT lub ZASILANIE musi odpowiadać faktycznemu montażowi na instalacji. Montaż musi być zgodny z kierunkiem strzałki na mosiężnym korpusie ciepłomierza.
Błędy w odczycie ciepłomierzy wynikają także z niewłaściwej interpretacji jednostek miary. Konieczne jest rozróżnienie pomiędzy energią wyrażoną w gigadżulach (GJ) a kilowatogodzinach (kWh). 1 GJ równa się 0,2778 kWh, natomiast 1 kWh to 3,6 MJ.
Najczęstsze komunikaty błędów:
- Komunikat ERR wraz z numerem informuje o problemach z czujnikami temperatury, brakiem przepływu lub innymi nieprawidłowościami.
- Kod ERR 107 wyświetla się, gdy urządzenie zarejestrowało chwilowy spadek napięcia zasilania elektroniki.
- Brak widocznej ikonki z kręcącym się wirnikiem sygnalizuje brak przepływu czynnika w instalacji.
Konserwacja licznika ciepła ogranicza się do kontroli wizualnej stanu urządzenia oraz weryfikacji prawidłowości wskazań. Wymiana baterii w ciepłomierzu jest możliwa wyłącznie przez autoryzowany serwis producenta. Baterii nie można wymieniać samodzielnie. Przy okazji warto wspomnieć, że prognozowana żywotność baterii w modelach Hydrocal M4 wynosi aż 10 lat!
Legalizacja licznika ciepła stanowi obowiązek prawny. Okres ważności cechy legalizacyjnej wynosi 5 lat zgodnie z rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 22 marca 2019 roku. Ciepłomierz traci cechę legalizacyjną w przypadku uszkodzenia urządzenia, zerwania plomby oraz gdy przestaje spełniać wymagania prawne. Kalibracja ciepłomierzy wykonywana przez akredytowane laboratoria potwierdza zachowanie parametrów dokładności pomiarowej zgodnych z normą PN-EN 1434.
Onninen – wszystko w jednym miejscu
Odczyt licznika ciepła BMETERS wymaga znajomości budowy urządzenia oraz interpretacji prezentowanych danych pomiarowych. Ciepłomierze kompaktowe BMETERS, cena oraz dostępność ułatwiają dobór optymalnego rozwiązania pod konkretny projekt instalacyjny. Oferta liczników ciepła obejmuje modele o różnych parametrach przepływowych oraz opcjach komunikacji bezprzewodowej.
Hurtownia Onninen zaprasza do zapoznania się z pełną ofertą ciepłomierzy kompaktowych oraz skorzystania z doradztwa specjalistów w zakresie doboru optymalnego rozwiązania pomiarowego dla realizowanych projektów instalacyjnych.
FAQ – najczęściej zadawane pytania
1. Jak często wymagana jest legalizacja licznika ciepła?
Legalizacja licznika ciepła wymagana jest co 5 lat. Okres ważności pierwszej legalizacji liczony jest od 1 grudnia roku wyprodukowania urządzenia. Urządzenia pomiarowe dla instalatorów muszą posiadać ważną plombę legalizacyjną oraz aktualny certyfikat zgodności z normą PN-EN 1434.
2. Kiedy wymiana baterii w ciepłomierzu?
Baterii w ciepłomierzu nie można wymieniać samodzielnie. Urządzenie z rozładowaną baterią będące w okresie gwarancyjnym podlega wymianie na nowe po zgłoszeniu do autoryzowanego serwisu.
3. Jak postępować z ewentualnymi błędami na wyświetlaczu?
Należy sprawdzić poprawność montażu zgodnie z oznaczeniem POWRÓT lub ZASILANIE na obudowie, zweryfikować kierunek przepływu według strzałki na korpusie oraz sprawdzić, czy temperatura zasilania jest wyższa od temperatury powrotu. Trwałe komunikaty błędów wymagają kontaktu z serwisem technicznym.
