Dobór odpowiedniego przekaźnika do aplikacji jest kluczowym etapem w projektowaniu układów elektrycznych i elektronicznych. Przekaźniki, będące elektrycznymi przełącznikami sterowanymi przez prąd, odgrywają główną rolę w wielu systemach, od prostych urządzeń domowych po skomplikowane systemy przemysłowe. Odpowiedni dobór przekaźnika wpływa na niezawodność, trwałość oraz bezpieczeństwo całego układu. Poniżej przedstawiamy aspekty, które należy wziąć pod uwagę przy wyborze przekaźnika w tym procesie.
1. Rodzaj obciążenia
Pierwszym krokiem w doborze przekaźnika jest określenie rodzaju obciążenia, które ma być sterowane (sterowany układ). W zależności od tego, czy obciążenie jest rezystancyjne (np. grzałki), indukcyjne (np. silniki), czy pojemnościowe (np. kondensatory), należy wybrać odpowiedni typ przekaźnika, który będzie w stanie bezpiecznie i skutecznie pracować przy tym obciążeniu. Warto również rozważyć materiał stykowy zastosowany w przekaźniku, ponieważ jego odpowiedni dobór wpływa na przewodzenie i odporność. Przekaźniki Relpol mają te cechy, dzięki posiadaniu różnych wykonań – w ofercie dostępne są m.in. modele z AgSnO₂ (np. R15) oraz AgNi (np. R2N, R3N, R4N), które występują także w wersjach ze złoceniem.
2. Napięcie i obciążenia
Następnym krokiem jest ustalenie napięcia i prądu obciążenia. Przekaźnik musi być w stanie obsłużyć maksymalne wartości tych parametrów. Należy pamiętać o pewnym zapasie bezpieczeństwa, aby przekaźnik nie pracował na granicy swoich możliwości, co mogłoby prowadzić do jego szybszego zużycia lub awarii. Ważnym aspektem jest również uwzględnienie prądów udarowych, które mogą występować w chwili załączania obciążenia. Dobrym przykładem są przekaźniki z serii RPI - RPI-1ZI-D12 i RPI-1ZI-U24A, które wytrzymują prądy do 120 A i są odporne na przeciążenia.
3. Napięcie sterowania

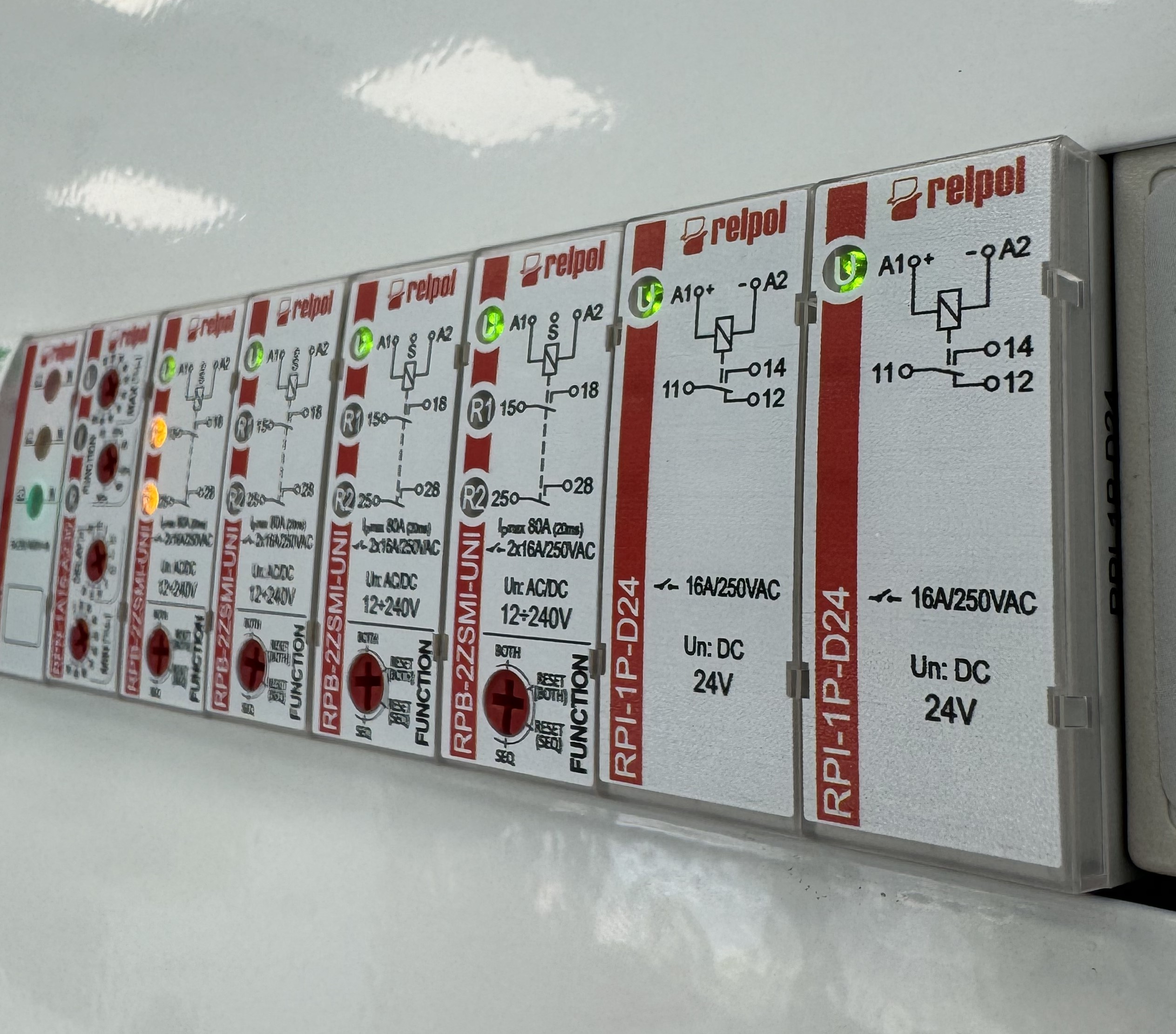

Przekaźnik wymaga określonego napięcia do załączenia cewki sterującej. Ważne jest, aby napięcie sterowania przekaźnika było zgodne z napięciem występującym w układzie sterującym. Może to być napięcie stałe (DC) lub zmienne (AC). Dodatkowo, zakres pracy cewki na różne napięcia zasilania oraz wpływ temperatury na jej działanie powinny być wzięte pod uwagę. W ofercie Relpol znajdują się przekaźniki dedykowane wyłącznie do pracy z napięciem stałym (DC) lub zmiennym (AC), ale także modele uniwersalne, obsługujące oba rodzaje napięć, jak serie wąskoprofilowych przekaźników interfejsowych PIR i SIR. Dzięki temu można dobrać odpowiedni przekaźnik do specyfiki danego układu sterowania.
4. Liczba i rodzaj styków
W zależności od zastosowania, przekaźniki mogą różnić się liczbą styków oraz ich konfiguracją. Dobór odpowiedniego typu styków pozwala na poprawną pracę układu lub urządzenia, w którym jest zastosowany. Przekaźniki mogą posiadać od jednego do kilku styków, co pozwala na bardziej złożone operacje przełączania. Przykładem przekaźnika z dużą liczbą styków jest RPC-4ME-UNI firmy Relpol, wyposażony w cztery zestawy styków przełącznych. Innym rozwiązaniem jest przekaźnik R15 4P, który również oferuje cztery styki i jest przeznaczony do zastosowań przemysłowych.
5. Środowisko pracy

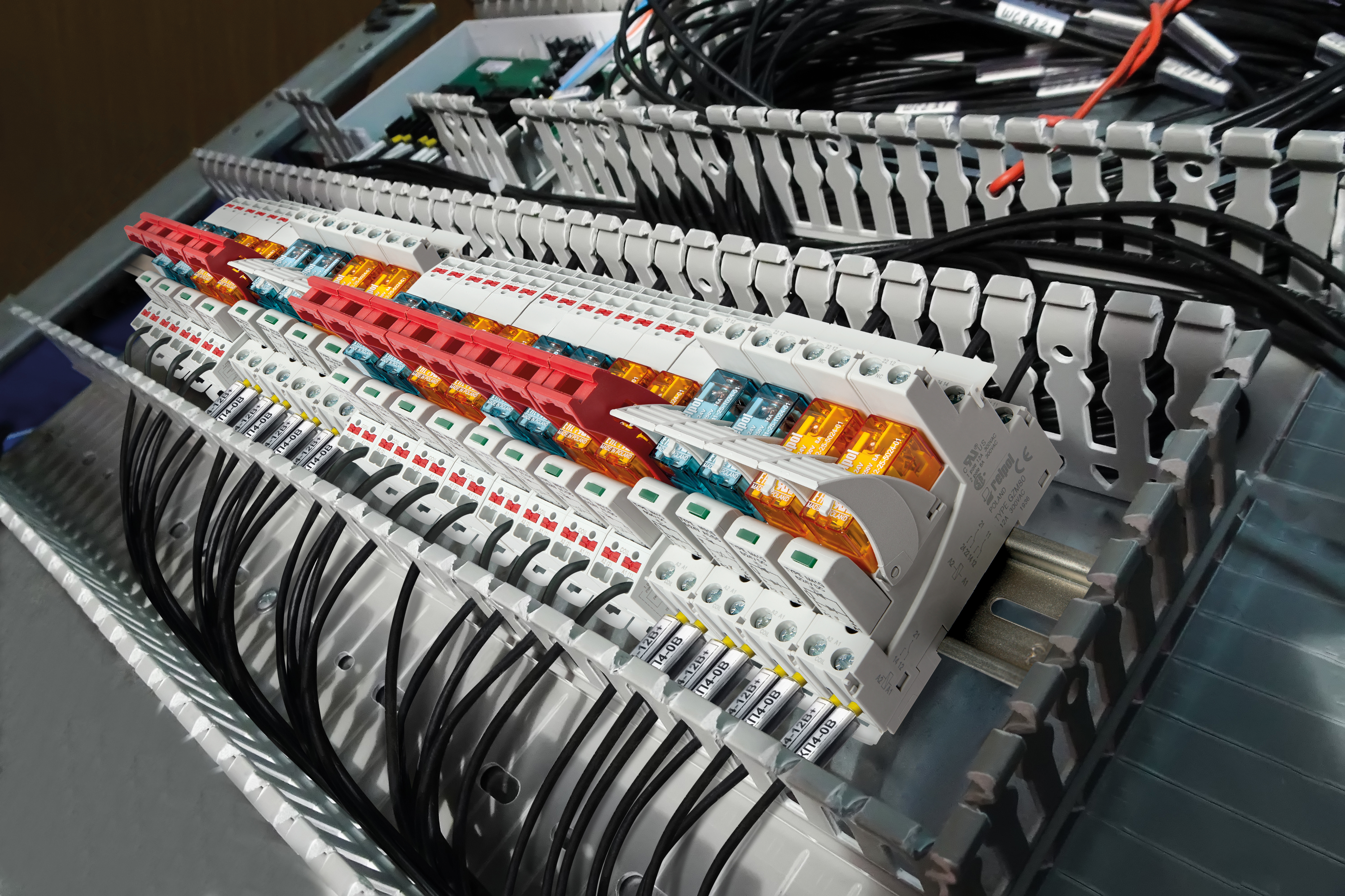

Warunki środowiskowe, w jakich będzie pracować przekaźnik, również mają znaczenie. Należy wziąć pod uwagę temperaturę, wilgotność, a także obecność potencjalnych czynników korozyjnych. Przekaźniki przeznaczone do pracy w trudnych warunkach są specjalnie uszczelnione przez co mają podwyższony stopień ochrony. W warunkach silnie zapylonych, warto więc stosować przekaźniki o podwyższonej szczelności (IP) na przykład przekaźnik RM96 czy RM84 stosowanych także do wysokich napięć.
6. Specjalne wymagania aplikacyjne
Niektóre aplikacje mogą wymagać przekaźników o specjalnych właściwościach. Na przykład, w aplikacjach z małymi prądami sygnałowymi, zaleca się stosowanie przekaźników ze stykami złoconymi, które zapewniają lepszą przewodność. W aplikacjach, gdzie występują duże prądy udarowe, przekaźniki z materiałami styków, takimi jak AgSnO2, mogą być bardziej odpowiednie ze względu na ich wyższą odporność na zużycie. W przypadku aplikacji wymagających dużych przerw zestykowych, doskonałym wyborem są przekaźniki RUC-M, które w wersji 1Z oferują przerwę zestykową ≥ 6 mm, zapewniając wysoką zdolność gaszenia łuku elektrycznego. Natomiast przekaźniki RG25 charakteryzują się wysoką mocą łączeniową, wysokim napięciem probierczym oraz szerokim zakresem temperatur pracy.
Zobacz przekaźniki Relpol w hurtowni Onninen
Zasilacze impulsowe Relpol jako wsparcie pracy przekaźnika
Wybór odpowiedniego przekaźnika to jedno, ale równie ważne jest zapewnienie mu stabilnego zasilania. Zasilacze Relpol oferują wysoką jakość, niezawodność oraz szeroki zakres parametrów, co czyni je idealnym wyborem w procesie doboru przekaźnika. Zasilacze impulsowe Relpol zapewniają optymalne warunki pracy przekaźników, co zwiększa trwałość i niezawodność systemów. Dostępne są w różnych wersjach, umożliwiając dopasowanie do specyficznych wymagań aplikacji.
Rodzaje zasilaczy impulsowych Relpol:
- Zasilacze modułowe (RZI...MN): Przeznaczone do automatyki przemysłowej, urządzeń komercyjnych i automatyki budynkowej. Wyposażone w zabezpieczenia nadnapięciowe, zwarciowe i przeciążeniowe.
- Zasilacze z przekaźnikiem (RZI...MSN): Posiadają wyjście przekaźnikowe informujące o stanie pracy zasilacza, co jest przydatne w zaawansowanych systemach automatyki. Zabezpieczenia obejmują ochronę zwarciową, nadnapięciową i przeciążeniową.
- Zasilacze przemysłowe (RZI...PN): Dedykowane do automatyki przemysłowej oraz zasilania maszyn pakujących, budowlanych i tkackich. Wyposażone w zabezpieczenia temperaturowe, zwarciowe, przeciążeniowe i nadnapięciowe.
Przykładowe modele:
- RZI100-24-MN: Zasilacz modułowy o mocy 100 W, napięciu wyjściowym 24 V DC i prądzie 3,83 A.
- RZI60-12-MN: Zasilacz modułowy o mocy 54 W, napięciu wyjściowym 12 V DC i prądzie 4,5 A.
- RZI15-12-MN: Zasilacz modułowy o mocy 15 W, napięciu wyjściowym 12 V DC i prądzie 1,25 A.
- RZI100-24-MSN: Zasilacz z przekaźnikiem o mocy 100 W, napięciu wyjściowym 24 V DC i prądzie 4 A.
- RZI120-24-PN: Zasilacz przemysłowy o mocy 120 W i napięciu wyjściowym 24 V DC i prądzie 5 A.
Podsumowanie
Dobór odpowiedniego przekaźnika do aplikacji wymaga uwzględnienia wielu czynników, od rodzaju i parametrów obciążenia, przez napięcie sterowania, aż po warunki środowiskowe. Korzystanie z wysokiej jakości zasilaczy, takich jak te oferowane przez firmę Relpol, stanowi dodatkowe wsparcie, zapewniając stabilne i niezawodne działanie przekaźników. W efekcie, odpowiednio dobrane komponenty przyczyniają się do bezawaryjnej pracy całego systemu, co jest kluczowe w wielu dziedzinach przemysłu i elektroniki.
Nie sposób opisać wszystkich przykładów aplikacji z którymi można mieć do czynienia, dlatego warto konsultować się z doradcami technicznymi, którzy pomogą w doborze odpowiedniego rozwiązania. Relpol zdobył ogromne doświadczenie w produkcji produktów dedykowanych do wymogów klienta i chętnie dzieli się swoją wiedzą, by wspierać projektantów i inżynierów w realizacji ich projektów.
