Woltomierz powinien być obowiązkowym wyposażeniem każdego instalatora. Jest to stosunkowo proste urządzenie, ale przy tym niezwykle praktyczne i niezawodne. Służy ono do pomiaru napięcia elektrycznego, czyli jednego z najważniejszych parametrów każdej instalacji elektrycznej. Jak podłączyć woltomierz do obwodu? Przedstawiamy najważniejsze informacje, z którymi warto się zapoznać.
Woltomierz a amperomierz – różnice
Woltomierz i amperomierz to dwa podstawowe urządzenia, z którymi można się najczęściej spotkać podczas pracy przy instalacjach elektrycznych. Są to przyrządy, które służą do pomiaru parametrów prądu, a najważniejszą różnicą pomiędzy nimi jest to, w jaki sposób są podłączane do obwodu elektrycznego.
W kontekście tych urządzeń warto wspomnieć o tym, że energia elektryczna może być mierzona na dwa różne sposoby – poprzez prąd lub napięcie. Woltomierz służy do wskazywania napięcia stałego (DC) lub zmiennego (AC), natomiast amperomierz to urządzenie, które mierzy natężenie prądu.
Amperomierz podłącza się do obwodu elektrycznego szeregowo. Ma on możliwość mierzenia niewielkiej ilości prądu, która wyrażana jest w mili lub mikroamperach. Oporność amperomierza jest stosunkowo mała. Dzięki temu w żaden sposób nie blokuje ona przepływu prądu, a więc urządzenie wskazuje jego rzeczywistą wartość.
Woltomierz podłącza się do obwodu równolegle. Jego biegunowość jest taka sama jak w przypadku polaryzacji amperomierza. W praktyce oznacza to, że dodatni biegun powinien być połączony z dodatnią biegunowością zasilania, natomiast potencjał ujemny z biegunowością ujemną. Jeśli chodzi o rezystancję woltomierza, jest ona znacznie większa niż w przypadku amperomierza. Wartość idealnego woltomierza w teorii jest równa nieskończoności. Dzięki tak dużej oporności prąd ma mniejszą szansę przepływu przez to urządzenie, a więc mierzona jest w miarę dokładna wartość napięcia w danym punkcie pomiarowym.
Sprawdź amperomierze i woltomierze w hurtowni Onninen
Jak podłączyć woltomierz do obwodu – wskazówki
Woltomierze to urządzenia, które można podzielić na dwie podstawowe grupy – cyfrowe i analogowe. Różnią się one od siebie budową, dokładnością i przeznaczeniem, jednak ich główne zadanie jest takie same, czyli pomiar napięcia w obwodzie elektrycznym. Wyróżnić można jeszcze multimetry, czyli wielozadaniowe urządzenia, które służą zarówno do pomiaru napięcia, jak i natężenia czy rezystancji. Współcześnie wykorzystywane multimetry, mają postać urządzeń cyfrowych, wyposażonych w wyświetlacze LCD.

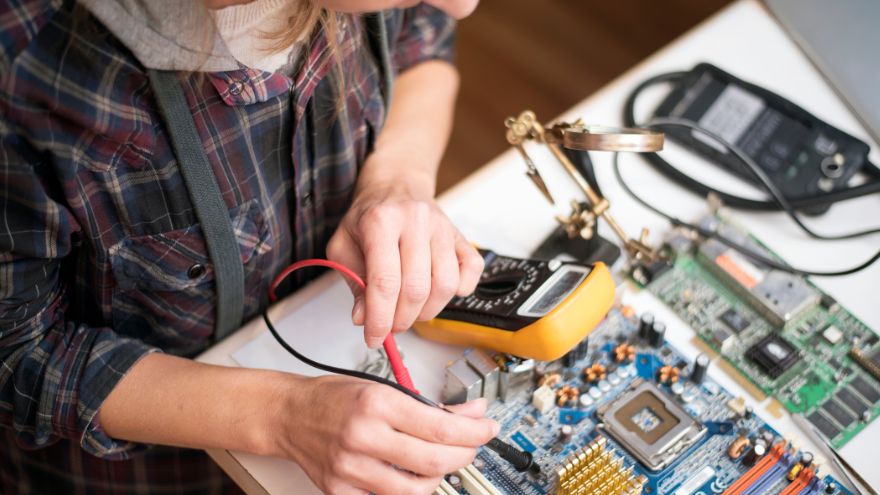

Podłączając woltomierz do obwodu elektrycznego, to o czym w szczególności należy pamiętać, to zrobić to w sposób równoległy. W praktyce oznacza to, że końcówki woltomierza należy przyłożyć bezpośrednio do elementu, na którym chcemy dokonać pomiaru napięcia. Czerwona końcówka woltomierza powinna być podłączona do bieguna dodatniego, natomiast czarna – do bieguna ujemnego. Pierwszy przewód pomiarowy w urządzeniu powinien być umieszczony w gnieździe z literą V, natomiast czarny – w gnieździe oznaczonym literami COM lub GND. Jeśli po wykonaniu pomiaru, na wyświetlaczu pojawi się wartość ujemna, warto sprawdzić, czy końcówki nie zostały podpięte odwrotnie.
Podłączając woltomierz do obwodu, warto pamiętać też o zapewnieniu sobie dostatecznego bezpieczeństwa. Najważniejsze jest to, aby pod żadnym pozorem nie dotykać metalowych końcówek woltomierza. Nie dość, że może to znacząco zafałszować wynik, to przy wyższym napięciu może nawet porazić osobę, wykonującą pomiar. Operując woltomierzem, należy robić to, trzymając wyłącznie za izolowane części.
