Jak wybrać odpowiedni ogranicznik przepięć?

Kiedyś podczas burzy w pośpiechu odłączaliśmy od źródła zasilania najcenniejsze domowe sprzęty. Każdy wiedział, że mogą ulec nieodwracalnemu zniszczeniu, chociaż większość z nas nie miała pojęcia dlaczego. Do dzisiaj wiele osób, widząc błyskawice na niebie, odłącza komputer, pralkę czy telewizor od prądu, chociaż w nowoczesnych budynkach urządzenia elektryczne z reguły są dobrze zabezpieczone. Skuteczną ochronę instalacji elektrycznej i podłączonych do niej sprzętów zapewniają m.in. ograniczniki przepięć. Czym jest i jak działa ogranicznik przepięć? Jaki ogranicznik przepięć wybrać do domu jednorodzinnego lub mieszkania w bloku? Jak dobrać ogranicznik przepięć do konkretnej instalacji? Gdzie i jak go podłączyć? Odpowiadamy!

Sprawdź ograniczniki przepięć w hurtowni Onninen

Spis treści

1. Czym jest ogranicznik przepięć i jak działa?
2. Po co stosuje się ograniczniki przepięć?
3. Kiedy warto stosować ograniczniki przepięć?
4. Typy i klasy ograniczników przepięć - podział i różnice
5. Ogranicznik przepięć iskiernikowy czy warystorowy?
6. Jak dobrać ogranicznik przepięć do domu jednorodzinnego i mieszkania?
7. Ogranicznik przepięć 4+0 czy 3+1 - co wybrać?
8. Gdzie podłączyć ogranicznik przepięć?
9. Jak podłączyć ogranicznik przepięć?
10. Ograniczniki przepięć w hurtowni Onninen

Czym jest ogranicznik przepięć i jak działa?

Ogranicznik przepięć (SPD - Surge Protective Device) to urządzenie ochrony przeciwprzepięciowej, które chroni instalacje elektryczne i podłączone do nich sprzęty przed nagłym, krótkotrwałym wzrostem napięcia zasilającego. Ochronnik ogranicza czas trwania i amplitudę przepięcia, skutecznie obniżając napięcie do dopuszczalnego, bezpiecznego poziomu.

Ogranicznik przepięć działa na zasadzie przekierowania nadmiarowej energii elektrycznej do przewodu ochronnego PE lub uziemienia. W momencie, gdy napięcie w sieci przekroczy dopuszczalny próg, element ochronny wewnątrz urządzenia - iskiernik lub warystor - gwałtownie obniża swoją rezystancję i odprowadza niebezpieczny impuls do ziemi. Po zakończeniu przepięcia urządzenie wraca do stanu czuwania. Poprzez blokowanie za pomocą cewek indukcyjnych albo przez prąd zwarciowy skutecznie redukuje napięcie aż do dopuszczalnego poziomu.

Standardowe ograniczniki przepięć zbudowane są z podstawy i wymiennej wkładki z iskiernikiem (typ 1, dawna klasa B) lub warystorem (typ 2, dawna klasa C). Do ogranicznika przepięć podpina się przewód fazowy i przewód ochronny PE. Nowoczesne modele wyposażone są często w sygnalizator zużycia wkładki - tzw. licznik zadziałań ogranicznika przepięć lub okienko kontrolne wskazujące stan techniczny urządzenia.

Po co stosuje się ograniczniki przepięć?

Ograniczniki przepięć stosuje się w celu ochrony urządzeń elektrycznych i elektronicznych przed zniszczeniem lub uszkodzeniem przez chwilowe skoki napięcia w sieci zasilającej. To zabezpieczenie przepięciowe, które w praktyce minimalizuje ryzyko kosztownych awarii sprzętu.

Do przepięć może dojść w różnych sytuacjach. Najgroźniejsze są te wywołane wyładowaniami atmosferycznymi - gdy piorun uderzy bezpośrednio w linię napowietrzną lub w pobliżu budynku. Jednak przepięcia komutacyjne, czyli te powstające przy włączaniu i wyłączaniu nieobciążonych linii napowietrznych, załączaniu silników elektrycznych czy transformatorów, są statystycznie znacznie częstsze. W środowiskach przemysłowych dodatkowym źródłem zakłóceń są przetwornice częstotliwości, spawarki i inne urządzenia generujące impulsy elektromagnetyczne.

Przepięcia mogą doprowadzić do uszkodzenia izolacji i zniszczenia innych elementów sieci elektrycznej. Szczególnie wrażliwe na przepięcia są nowoczesne sprzęty RTV i AGD, komputery, routery, smart home, systemy alarmowe, a także instalacje fotowoltaiczne. Chociaż do całkowitego, fizycznego zniszczenia wskutek przepięcia dochodzi w praktyce rzadko, to przerwanie pracy, wyzerowanie pamięci czy problem z transmisją danych to już w pełni realne zagrożenia.

Żadne urządzenie zabezpieczające przed przepięciami nie da nam 100% gwarancji bezpieczeństwa domowych sprzętów. Jednak ryzyko zagrożeń można skutecznie zminimalizować - i właśnie do tego służy ochrona przeciwprzepięciowa. Czy wystarczy podłączyć ogranicznik przepięć? Niekoniecznie - kluczowy jest dobór właściwego typu, montaż w odpowiednim miejscu instalacji oraz wykonanie przez wykwalifikowanego elektryka.

Kiedy warto stosować ograniczniki przepięć?

Urządzenia ochrony przeciwprzepięciowej są obowiązkowe w nowych instalacjach elektrycznych na podstawie obowiązujących przepisów prawa budowlanego, a ich brak może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela. Warto je montować w każdym budynku - zarówno domu jednorodzinnym, jak i mieszkaniu w bloku.

Wytyczne na temat stosowania ograniczników przepięć w instalacjach elektrycznych regulują różne akty prawne i Polskie Normy, w szczególności Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r., Nr 75, poz. 690, z późn. zm.) oraz norma PN-IEC 60364-4-443, dotycząca ochrony przeciwprzepięciowej w instalacjach elektrycznych. Zgodnie z § 183 ust. 1 wspomnianego rozporządzenia, w instalacjach elektrycznych należy stosować urządzenia ochrony przeciwprzepięciowej.

Ustawodawca nie zawarł w akcie prawnym szczegółowej definicji takich urządzeń ani konkretnych wymogów. Indywidualne zalecenia i wytyczne odnośnie stosowania ograniczników przepięć często wydają producenci urządzeń elektrycznych oraz towarzystwa ubezpieczeniowe. Montaż ogranicznika może być wręcz warunkiem uznania odpowiedzialności przez ubezpieczyciela lub sprzedawcę czy producenta, gdy dojdzie do szkody wskutek przepięcia.

Jeśli zależy Ci na bezpieczeństwie i nie chcesz ciągle martwić się o napięcie dostarczane do drogich, domowych sprzętów, to warto zainwestować w ograniczniki przepięć - koniecznie wysokiej klasy, o parametrach potwierdzonych testami i certyfikatami. Dobór ograniczników i ich usytuowanie najlepiej zaplanować już na etapie projektowania budynku, a montaż powierzyć doświadczonemu elektrykowi.

Należy wspomnieć o sytuacjach, w których ochrona przeciwprzepięciowa nie jest wymagana, ponieważ przewidywane koszty zapobiegania zagrożeniom byłyby najprawdopodobniej wyższe niż odnoszone korzyści. Szczegółowe informacje na ten temat zawiera jeden z rozdziałów normy PN-IEC 60364-4-443.

Sprawdź ograniczniki przepięć w hurtowni Onninen

Typy i klasy ograniczników przepięć - podział i różnice

Ograniczniki przepięć dzielą się na trzy typy (dawniej klasy): typ 1 (klasa B), typ 2 (klasa C) i typ 3 (klasa D), przy czym każdy z nich pełni inną rolę w systemie ochrony przeciwprzepięciowej i montowany jest w innym miejscu instalacji. Najskuteczniejsza ochrona polega na stosowaniu ich kaskadowo - od wejścia do budynku aż do gniazda przy urządzeniu.

Ograniczniki przeznaczone do obszarów niskiego napięcia dzielą się właśnie na te typy i klasy. Ochronniki poszczególnych klas i typów zaleca się montować w budynkach kaskadowo, czyli stopniowo obniżać poziom napięcia od wejścia sieci do konkretnego odbiornika.

• Ogranicznik typu 1 (klasy B), nazywany potocznie odgromnikiem, zapewnia domowym sprzętom elektronicznym ochronę przed przepięciami wywołanymi przez uderzenie pioruna w linię energetyczną. Ogranicza impuls napięciowy do wartości poniżej 4 kV. Typu 1 są ograniczniki przepięć iskiernikowe. Elementem zabezpieczającym jest w nich iskiernik. Montowany jest w rozdzielnicy głównej lub na granicy strefy LPZ 0 i LPZ 1.
• Ogranicznik typu 2 (klasy C), nazywany potocznie ochronnikiem, zapewnia ochronę instalacji przed nagłymi skokami napięcia (przepięciami komutacyjnymi) niskich wartości - od 1 do 1,5 kV. Jego konstrukcja obejmuje warystor. Jest to najczęściej stosowany typ w instalacjach mieszkalnych i przemysłowych. Montowany jest w rozdzielnicach budynkowych lub piętrowych.
• Ogranicznik typu 3 (klasy D) zapewnia ochronę konkretnym, najbardziej czułym na przepięcia sprzętom elektrycznym. Może zostać zamontowany w rozdzielnicy, za kontaktem w puszce elektrycznej lub w samym urządzeniu. Stosowany jest jako ostatnia linia obrony - bezpośrednio przy urządzeniu.

Na rynku, w tym oczywiście w naszej hurtowni, znajdziesz również modele hybrydowe, jak ogranicznik przepięć B+C, który stanowi połączenie ochronników B i C. Oznaczenie B+C lub T1+T2 informuje, że urządzenie łączy funkcje typu 1 i typu 2 w jednej obudowie. Znajduje on zastosowanie w instalacjach elektrycznych, które mogą być bezpośrednio narażone na wyładowania atmosferyczne - szczególnie w budynkach wyposażonych w instalację odgromową zewnętrzną.

Ogranicznik przepięć iskiernikowy czy warystorowy?

Wybór pomiędzy ogranicznikiem iskiernikowym a warystorowym zależy od miejsca montażu i rodzaju przepięć, przed którymi chcemy chronić instalację - iskiernikowy sprawdza się przy dużych impulsach piorunowych, warystorowy przy częstych przepięciach komutacyjnych.

Ogranicznik przepięć iskiernikowy to najprostszy i zazwyczaj tańszy wariant. Iskiernik jest elementem, który przy przekroczeniu napięcia przebicia "zaiskrzy" i odprowadzi impuls do ziemi. Jego zaletą jest zdolność do odprowadzania bardzo dużych prądów udarowych (Iimp nawet powyżej 25 kA). Wada to tzw. prąd następczy - po zadziałaniu iskiernik może przez chwilę przewodzić prąd roboczy sieci, co wymaga zastosowania odpowiedniego bezpiecznika lub wyłącznika nadprądowego jako zabezpieczenia ogranicznika przepięć. Iskiernikowe ograniczniki przepięć to domeny typów 1 (klasy B).

Warystorowy ogranicznik przepięć (MOV - Metal Oxide Varistor) działa na zasadzie zmiennej rezystancji - przy normalnym napięciu ma bardzo wysoką oporność, a przy przepięciu gwałtownie ją obniża, odprowadzając energię. Warystory stosowane są w ogranicznikach typu 2 i 3. Ich zaleta to brak prądu następczego i bardzo szybki czas reakcji. Wadą jest stopniowe zużywanie się pod wpływem wielokrotnych zadziałań i możliwe samozapalenie przy przeciążeniu - dlatego dobrej jakości ograniczniki warystorowe wyposażone są w termiczne odłączniki bezpieczeństwa.

Beziskiernikowy ogranicznik przepięć to inaczej właśnie ogranicznik warystorowy - określenie to podkreśla brak iskiernika w jego konstrukcji i związane z tym korzyści (brak prądu następczego, mniejsze zakłócenia elektromagnetyczne).

Jak dobrać ogranicznik przepięć do domu jednorodzinnego i mieszkania?

Dobór ogranicznika przepięć do domu jednorodzinnego lub mieszkania powinien uwzględniać układ sieci zasilającej (TN-C, TN-S, TN-C-S, TT), liczbę faz, poziom zagrożenia piorunowego w okolicy oraz wymagania chronionych urządzeń. Projekt instalacji powinien wykonać wykwalifikowany elektryk z uprawnieniami.

Nie da się jednoznacznie odpowiedzieć na pytanie, jaki ogranicznik przepięć wybrać do mieszkania, ponieważ ochronniki muszą być dopasowane do wymagań posiadanych urządzeń oraz specyfiki danej instalacji elektrycznej. Nie jest obojętne, czy w układzie TN-C zastosujemy ogranicznik przepięć 3+0, czy 3+1. Dlatego projekt instalacji, uwzględniający każdy ogranicznik i przekrój przewodu ochronnego, powinien wykonać wykwalifikowany elektryk.

Przy doborze ogranicznika przepięć do domu jednorodzinnego warto uwzględnić następujące kwestie:

• Układ sieci - w sieci TN-C stosuje się ograniczniki 3+0 (trzy fazy i PEN), w sieci TN-S lub TN-C-S preferowane są układy 3+1 (trzy fazy, neutralny i PE). Jaki ogranicznik przepięć do sieci TN-C-S? Najczęściej stosuje się typ 2 w konfiguracji 4P lub 3+1 za miejscem rozdziału PEN.
• Typ instalacji - domy z instalacją odgromową zewnętrzną wymagają ograniczników typu 1 lub B+C w rozdzielnicy głównej. Domy bez instalacji odgromowej mogą wymagać tylko ogranicznika typu 2.
• Poziom ochrony (Up) - im niższa wartość Up, tym lepsza ochrona wrażliwych urządzeń. Dla układów z elektroniką przemysłową zaleca się Up poniżej 1,5 kV.
• Prąd wyładowczy - dobierany jest do przewidywanego poziomu zagrożenia piorunowego i kategorii przepięć w danej lokalizacji.
• Liczba faz - w sieci jednofazowej (230 V) stosuje się ograniczniki 1-fazowe, w sieci trójfazowej (400 V) - trójfazowe lub 4-polowe.

Jakiej klasy ogranicznik przepięć powinno się montować w instalacjach mieszkalnych? W typowym mieszkaniu lub domu jednorodzinnym bez zewnętrznej instalacji odgromowej najczęściej wystarczy ogranicznik przepięć typu 2 (klasy C). W budynkach z instalacją piorunochronną obowiązkowo stosuje się typ 1 lub kombinację typ 1+2 przy wejściu linii do budynku. Ogranicznik przepięć typu 3 montuje się przy szczególnie wrażliwych urządzeniach - serwerach domowych, sprzęcie audiowizualnym klasy premium, systemach alarmowych czy inteligentnym domu.

Jaki ogranicznik przepięć do mieszkania w bloku? W bloku wielorodzinnym ochronę przepięciową na poziomie całego budynku zapewnia zazwyczaj zarządca nieruchomości. Jednak warto zamontować ogranicznik typu 2 lub 3 we własnej rozdzielnicy mieszkaniowej - szczególnie jeśli posiadamy drogą elektronikę lub system smart home.

Ogranicznik przepięć 4+0 czy 3+1 - co wybrać?

Konfiguracja 4+0 oznacza cztery tory ochronne między fazami a PEN (stosowane w sieci TN-C), natomiast 3+1 oznacza trzy tory między fazami a N oraz jeden tor między N a PE (stosowane w sieci TN-S i TN-C-S po punkcie rozdziału PEN). Wybór niewłaściwej konfiguracji może skutkować nieskuteczną ochroną lub uszkodzeniem instalacji.

W sieci TN-C, gdzie przewód neutralny i ochronny nie są rozdzielone (PEN), stosuje się ograniczniki w konfiguracji 3+0 (trójfazowe) lub 4+0 (czterobiegunowe z PEN). W sieci TN-S, gdzie przewody N i PE są oddzielne, stosuje się ograniczniki 3+1 lub 4P z osobnym torem N-PE. W sieci TN-C-S ogranicznik powinien być zainstalowany za miejscem rozdziału PEN na N i PE - wówczas stosuje się konfigurację jak dla sieci TN-S.

Nieprawidłowy dobór konfiguracji ogranicznika to jeden z najczęstszych błędów popełnianych przy montażu zabezpieczeń przepięciowych. Dlatego projekt instalacji ochrony przeciwprzepięciowej zawsze powinien wykonać wykwalifikowany elektryk posiadający aktualną wiedzę z zakresu norm i przepisów.

Gdzie podłączyć ogranicznik przepięć?

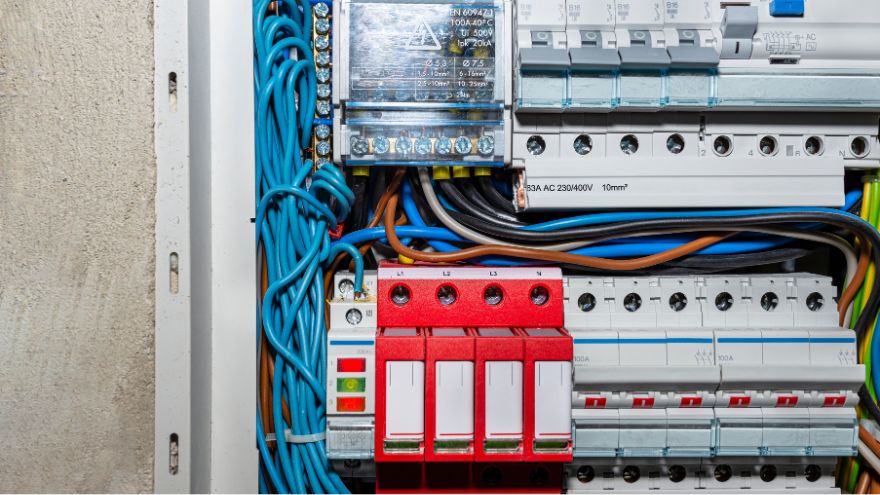

Ograniczniki przepięć montuje się najczęściej w rozdzielnicy głównej możliwie blisko złącza - im krótsze przewody od miejsca montażu do szyny PE, tym skuteczniejsza ochrona. Lokalizacja montażu zależy od typu urządzenia i jego roli w systemie ochrony.

Jeśli szukasz konkretnych, jednolitych wytycznych, gdzie lub jak podłączyć ogranicznik przepięć, to nie znajdziesz ich w jednym miejscu - norma PN-IEC 60364-4-443 zawiera tylko ogólne informacje na temat montażu ochronników w instalacjach budynków. Najczęściej montowane są w rozdzielnicy głównej możliwie blisko złącza.

Ogólne zasady dotyczące lokalizacji montażu:

• Typ 1 (klasa B) - w rozdzielnicy głównej lub bezpośrednio przy wejściu linii zasilającej do budynku, na granicy stref LPZ 0A/0B i LPZ 1.
• Typ 2 (klasa C) - w rozdzielnicy głównej lub rozdzielnicy piętrowej/mieszkaniowej, możliwie blisko odbiorców energii.
• Typ 3 (klasa D) - w rozdzielnicy, za gniazdkiem w puszce elektrycznej albo bezpośrednio w chronionych urządzeniach. Ograniczniki klasy D do puszki montuje się wprost za gniazdem zasilającym.

Samo wstawienie ogranicznika przepięć do rozdzielnicy to nie wszystko. Kluczowy wpływ na skuteczność wdrożonej ochrony przeciwprzepięciowej mają tak naprawdę umiejętności elektryka oraz to, czy bazuje on na aktualnym stanie wiedzy, czy na praktykach sprzed wielu lat. Długość przewodów łączących ogranicznik z szyną PE ma bezpośredni wpływ na skuteczność ochrony - im krótsze, tym lepiej. Normy zalecają, aby łączna długość przewodów (faza do SPD + PE do szyny) nie przekraczała 0,5 m.

Jak podłączyć ogranicznik przepięć?

Ogranicznik przepięć podłącza się między przewodem fazowym (L) a przewodem ochronnym (PE) lub szyną PE rozdzielnicy, przy czym montaż powinien wykonać wyłącznie wykwalifikowany elektryk z uprawnieniami SEP. Samodzielne podłączenie bez uprawnień jest niezgodne z przepisami i może stwarzać zagrożenie.

Ogólny schemat podłączenia ogranicznika przepięć w rozdzielnicy wygląda następująco: przewód fazowy (L) podłączany jest do zacisku wejściowego ogranicznika, natomiast zacisk PE łączony jest z szyną uziemiającą rozdzielnicy. W przypadku ograniczników wielobiegunowych każda faza ma własny tor ochronny, a przewód N (lub PEN) podłączany jest zgodnie z konfiguracją sieci (3+0, 3+1, 4P).

Przed ogranicznikiem przepięć należy zawsze zamontować odpowiednie dobezpieczenie - wyłącznik nadprądowy lub bezpiecznik. Dobezpieczenie ogranicznika przepięć to element krytyczny dla bezpieczeństwa całej instalacji. Jego zadaniem jest ochrona kabli przed termicznym uszkodzeniem w razie zwarcia w obwodzie ogranicznika. Producenci zazwyczaj w dokumentacji technicznej podają wymagania dotyczące dobezpieczenia - np. bezpiecznik gG o wartości 25 A lub 50 A. Nieprzestrzeganie tych wymagań może prowadzić do pożaru instalacji.

Jak zamontować ogranicznik przepięć na szynie DIN? Standardowe ograniczniki modułowe montowane są na szynie TH35 (DIN 35 mm) w rozdzielnicy. Wkładkę umieszcza się w podstawie, która wcześniej została przymocowana do szyny. Producenci - tacy jak Dehn, Hager, Eaton czy Schneider - dostarczają szczegółowe instrukcje montażu wraz z każdym produktem.
