Czujniki ruchu stanowią istotny element nowoczesnych instalacji elektrycznych, umożliwiając automatyczne sterowanie oświetleniem oraz systemami bezpieczeństwa na podstawie detekcji obecności osób w monitorowanej przestrzeni. Różnorodność dostępnych rozwiązań wymaga jednak dokładnej analizy parametrów technicznych oraz specyfiki zastosowania w celu doboru optymalnego urządzenia.
Sprawdź czujniki ruchu w hurtowni Onninen
Na co zwrócić uwagę przy wyborze czujnika ruchu
Analiza rynku wskazuje na rosnące zapotrzebowanie na zaawansowane systemy automatycznego sterowania, gdzie czujnik ruchu pełni funkcję podstawowego elementu wykonawczego.

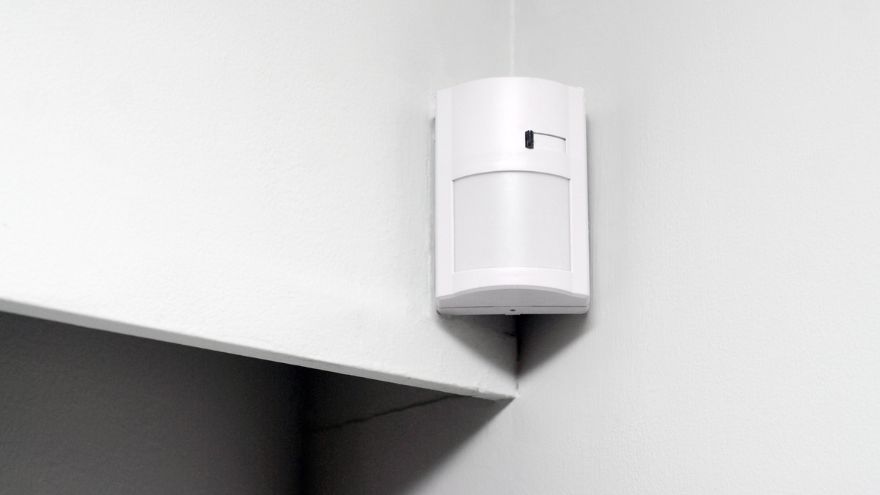

Czujniki PIR (ang. Passive Infra Red) stanowią elektroniczne detektory przeznaczone do wykrywania ruchu, które znajdują zastosowanie zarówno w obiektach mieszkalnych, jak i przemysłowych. To urządzenia reagujące na zmiany promieniowania cieplnego w swoim zasięgu, co pozwala na precyzyjne wykrywanie poruszających się obiektów emitujących ciepło.
Współczesne czujniki ruchu wykorzystują zaawansowane technologie detekcji, w tym sensory pasywne na podczerwień oraz rozwiązania mikrofalowe, które charakteryzują się wysoką czułością i niezawodnością działania. W efekcie służą najczęściej do uruchamiania oświetlenia w momencie
wykrycia ruchu lub ciepła emitowanego przez ciało człowieka, przyczyniając się m.in. do oszczędności energii elektrycznej oraz zwiększenia komfortu użytkowania danej przestrzeni.
Wybór odpowiedniego czujnika ruchu wymaga analizy kilku istotnych parametrów technicznych determinujących efektywność działania urządzenia. Zasięg detekcji stanowi podstawowy czynnik wpływający na obszar monitorowania, przy czym należy uwzględnić zarówno maksymalną odległość wykrywania, jak i kąt pokrycia przestrzeni.
Czułość detektora determinuje zdolność wykrywania małych zmian temperaturowych w monitorowanym obszarze. Nowoczesne czujniki oferują regulację czułości, co umożliwia dostosowanie parametrów pracy do specyfiki instalacji oraz eliminację fałszywych alarmów wywołanych przez zwierzęta domowe czy wahania temperatury otoczenia.
Czas opóźnienia wyłączenia stanowi kolejny istotny parametr, określający okres utrzymywania aktywnego stanu wyjścia po ostatnim wykryciu ruchu. Zakres regulacji tego parametru powinien być dostosowany do charakteru wykorzystywanej przestrzeni, umożliwiając optymalizację zużycia energii przy zachowaniu komfortu użytkowania.
Należy też uwzględnić warunki środowiskowe i klasę ochrony IP, wyznaczającą stopień zabezpieczenia czujnika przed wpływem czynników zewnętrznych, w tym kurzu oraz wilgoci. Urządzenia przeznaczone do instalacji wewnętrznych wymagają minimum klasy IP20, podczas gdy aplikacje zewnętrzne powinny być lepiej zabezpieczone, zwykle na poziomie IP44 lub IP65.
Równie istotny jest zakres temperatur pracy szczególnie przy doborze czujnika do zastosowań przemysłowych lub instalacji w pomieszczeniach nieogrzewanych. Standardowe urządzenia funkcjonują w zakresie od -10°C do +50°C, jednak specjalistyczne modele oferują szerszy zakres termiczny
Odporność na zakłócenia elektromagnetyczne oraz stabilność parametrów w czasie zapewniają niezawodność długoterminową urządzenia. Certyfikaty zgodności z normami EMC gwarantują poprawne funkcjonowanie w środowisku przemysłowym charakteryzującym się obecnością urządzeń generujących zakłócenia.
Warto także sprawdzić kompatybilność i możliwości integracji czujnika z istniejącym już systemem. Napięcie zasilania sensora musi być kompatybilne z dostępną infrastrukturą elektryczną. Standardowe napięcia zasilania obejmują 230V AC dla instalacji domowych oraz 12V lub 24V DC dla systemów niskiego napięcia, w tym instalacji opartych na magistralach KNX/EIB.
Rodzaj i parametry styków wyjściowych stwarzają możliwość bezpośredniego sterowania obciążeniem lub konieczność zastosowania dodatkowych przekaźników. Typowe czujniki wyposażono w styki bezpotencjałowe o wytrzymałości do 10 A przy napięciu 230V AC, co umożliwia bezpośrednie sterowanie oświetleniem.
Protokoły komunikacyjne stanowią istotny aspekt w kontekście integracji urządzenia z systemami automatyki w budynku. Zaawansowane modele oferują interfejsy Modbus, KNX, czy bezprzewodowe rozwiązania oparte na technologiach ZigBee lub Wi-Fi.
Topowe czujniki w praktyce – czułość, zasięg, klasa ochrony
Znając już podstawowe parametry czujników niezbędne do ich poprawnego funkcjonowania, przyjrzyjmy się polecanym przez specjalistów modelom, stanowiącym must have instalatora i inwestora.
Czujnik ruchu PIR 360 stopni MCR-07 EXT10000270
Sensor firmy ZAMEL charakteryzuje się konstrukcją sufitową z pełnym kątem detekcji 360 stopni, przeznaczoną do zabudowy w sufitach podwieszanych. Urządzenie wykorzystuje technologię pasywną na podczerwień, zapewniającą wysoką czułość wykrywania przy minimalnym poborze energii.
Dane techniczne:
- napięcie zasilania 230V AC ±10%,
- częstotliwość 50/60 Hz,
- maksymalny prąd obciążenia 10 A przy obciążeniu rezystancyjnym oraz 3 A przy obciążeniu indukcyjnym.
Zasięg detekcji wynosi 6 metrów w poziomie przy wysokości montażu 2,5 metra, z możliwością regulacji czułości w zakresie 10-100%.
Parametry użytkowe:
- czas opóźnienia wyłączenia regulowany w zakresie od 10 sekund do 7 minut,
- próg luminancji 3-2000 lux z możliwością wyłączenia funkcji,
- temperatura pracy od -20°C do +50°C.
Klasa ochrony IP20 predysponuje urządzenie do instalacji wewnętrznych. Możliwości urządzenia obejmują tryb testowy ułatwiający ustawienia parametrów, funkcję blokady dziennej oraz możliwość pracy w trybie ciągłym. Czujnik jest kompatybilny z lampami LED, energooszczędnymi oraz tradycyjnymi żarowymi przy zachowaniu minimalnego obciążenia 1 W.
Obsługiwane moduły:
- systemy oświetlenia inteligentnego,
- sterowniki DALI:
- interfejsy komunikacyjne umożliwiające integrację z systemami automatyki budynkowej.
Urządzenie współpracuje z przekaźnikami pomocniczymi oraz modułami rozszerzającymi funkcjonalność systemu.
Czujnik ruchu SIMON55 TECR1.01/114
Sensor TECR1.01/114 stanowi modułowe rozwiązanie zintegrowane z systemem osprzętu elektrycznego SIMON55 firmy Kontakt-Simon. Urządzenie charakteryzuje się estetyką dopasowaną do standardowych ramek montażowych oraz zaawansowanymi możliwościami konfiguracji parametrów pracy.
Dane techniczne:
- napięcie zasilania 230V AC,
- maksymalny prąd przełączania 16 A przy obciążeniu rezystancyjnym,
- zasięg detekcji do 9 metrów przy kącie pokrycia 180 stopni,
- czułość regulowaną w szerokim zakresie.
Konstrukcja modułowa umożliwia instalację w standardowych puszkach podtynkowych.
Parametry użytkowe:
- czas opóźnienia wyłączenia od 5 sekund do 10 minut,
- regulowany próg luminancji,
- funkcja pamięci ostatniego stanu po zaniku zasilania.
Temperatura pracy wynosi od -5°C do +45°C przy wilgotności względnej do 90%.
Możliwości konfiguracyjne dotyczą:
- trybu automatycznego z funkcją wykrywania ruchu,
- trybu półautomatycznego z możliwością ręcznego sterowania,
- trybu umożliwiającego konwencjonalne sterowanie oświetleniem.
Czujnik wyposażono we wskaźnik LED sygnalizujący stan pracy oraz wykrycie ruchu. Ponadto dostępne są akcesoria SIMON55 m.in. łączniki, ściemniacze oraz gniazda wtyczkowe w jednolitej stylistyce. System umożliwia tworzenie rozbudowanych instalacji elektrycznych z zachowaniem spójności wizualnej oraz funkcjonalnej.
Elektroniczny czujnik ruchu SONATA ŁP-16R/M/38
Czujnik ŁP-16R/M/38 z serii SONATA firmy Ospel wyróżnia się zaawansowanymi funkcjami sterowniczymi odpowiadającymi zastosowaniom wymagającym wysokiej precyzji detekcji. Urządzenie przeznaczone jest do montażu natynkowego w systemach oświetleniowych.
Dane techniczne:
- napięcie zasilania 230V AC ±15%,
- częstotliwość 50/60 Hz,
- maksymalny prąd przełączania 16 A przy cos φ ≥ 0.6,
- minimalny prąd obciążenia 5 W dla lamp LED.
Zasięg detekcji wynosi maksymalnie 12 metrów przy kącie pokrycia 180 stopni w płaszczyźnie poziomej.
Parametry użytkowe:
- regulowany czas opóźnienia wyłączenia w zakresie od 8 sekund do 35 minut,
- próg luminancji 2-2000 lux,
- wysokość montażu rekomendowaną w zakresie 1,8 do 2,5 metra.
Klasa ochrony IP54 umożliwia instalację w warunkach zewnętrznych. Istnieje możliwość przeprowadzenia testu w celu weryfikacji zasięgu i ustawień. Na uwagę zasługuje tryb półautomatyczny z możliwością wymuszenia załączenia oświetlenia oraz funkcja blokady reakcji na małe zwierzęta.
Czujnik wyposażony jest w soczewkę Fresnela zwiększającą precyzję detekcji. Kompatybilność z różnymi typami obciążeń umożliwia szerokie zastosowanie w instalacjach domowych i przemysłowych.
| Parametr / Model czujnika | ZAMEL MCR-07 EXT10000270 | SIMON55 TECR1.01/114 | OSPEL SONATA ŁP-16R/M/38 |
|---|---|---|---|
| Typ montażu | Sufitowy, do zabudowy w suficie podwieszanym | Modułowy, do standardowych puszek podtynkowych | Natynkowy |
| Kąt detekcji | 360 stopni | 180 stopni | 18- stopni |
| Zasięg detekcji | 6 metrów (poziom) | Do 9 metrów | Do 12 metrów |
| Napięcie zasilania | 230V AC ±10% | 230V AC | 230V AC ±15% |
| Maks. prąd obciążenia | 10 A (rezystencyjny), 3 A (indukcyjny) | 16 A (rezystencyjny) | 16 A (cos φ ≥ 0,6) |
| Min. obciążenie LED | 1 W | 5 W | |
| Regulacja czasu wyłączenia | 10 s - 7 min | 5 s - 10 min | 8 s - 35 min |
| Próg luminancji | 3- 2000 lux (z możliwością wyłączenia) | Regulowany | 2-2000 lux |
| Temperatura pracy | -20°C do +50°C | -5°C do +45°C | -25 ÷ 65°C |
| Klasa ochrony IP | IP20 (wewnętrzna) | IP20 (wewnętrzna) | IP54 (zewnętrzna) |
| Dodatkowe funkcje | Tryb testowy, blokada dzienna, praca ciągła, kompatybilność z systemami inteligentnymi/DALI | Pamięć ostatniego stanu, tryb automatyczny/półautomatyczny/konwencjonalny, wskaźnik LED | Tryb testowy, półautomatyczny, blokada reakcji na małe zwierzęta, soczewka Fresnela |
Podsumowanie
Przedstawiona analiza trzech reprezentatywnych modeli czujników ruchu wskazuje na znaczne zróżnicowanie parametrów technicznych oraz możliwości aplikacyjnych dostępnych rozwiązań. Wybór optymalnego czujnika ruchu powinien uwzględniać specyfikę aplikacji, warunki środowiskowe oraz wymagania dotyczące integracji z istniejącymi systemami. Wszystkie analizowane modele charakteryzują się wysoką jakością wykonania oraz niezawodnością potwierdzoną certyfikatami zgodności z normami europejskimi.
Profesjonalne doradztwo i szeroki wybór czujników ruchu najwyższej jakości znajdziesz w ofercie hurtowni Onninen. Doświadczeni eksperci pomogą w doborze optymalnego rozwiązania dostosowanego do specyfiki Twojej instalacji, a konkurencyjne ceny oraz szybka dostawa zapewnią
terminową realizację projektu. Skontaktuj się z nami już dziś i przekonaj się o jakości naszych produktów elektrycznych!
FAQ – najczęściej zadawane pytania
1. Jaka jest różnica między czujnikiem PIR a mikrofalowym?
Czujnik PIR wykrywa zmiany promieniowania cieplnego emitowanego przez poruszające się obiekty, podczas gdy czujniki mikrofalowe emitują fale elektromagnetyczne i analizują ich odbicia. Czujniki PIR charakteryzują się niższym poborem energii i są mniej wrażliwe na fałszywe alarmy, natomiast sensor mikrofalowy oferuje większy zasięg i możliwość wykrywania ruchu przez przeszkody.
2. Jak ustawić optymalną czułość czujnika ruchu?
Czułość urządzenia należy regulować stopniowo, rozpoczynając od wartości średniej i dostosowując w zależności od warunków aplikacji. W przypadku częstych fałszywych włączeń należy zmniejszyć czułość, natomiast przy problemach z wykrywaniem ruchu w większej odległości należy ją zwiększyć. Należy uwzględnić wpływ źródeł ciepła oraz ruch powietrza na działanie urządzenia.
3. Czy czujnik ruchu może sterować oświetleniem LED?
Większość nowoczesnych urządzeń jest kompatybilna z oświetleniem LED, jednak należy zwrócić uwagę na minimalny prąd obciążenia wymagany przez urządzenie. Niektóre czujniki wymagają minimalnego obciążenia 5 do 10 W dla poprawnego działania, co może wymagać zastosowania rezystora balastu lub wyboru specjalnego czujnika dedykowanego lampom LED o małej mocy.
