Instalacje elektryczne w domach jednorodzinnych oraz podłączone do nich sprzęty elektroniczne bardzo łatwo mogą ulec uszkodzeniom, jeśli dojdzie do przypadkowego przepięcia. Aby uniknąć problemów stosowane są specjalne zabezpieczenia przeciwprzepięciowe – dlaczego są tak ważne i jakie modele wybrać?
Sprawdź ograniczniki przepięć w hurtowni Onninen
Dlaczego zabezpieczenia przeciwprzepięciowe są tak istotne?
Stosowanie zabezpieczeń przeciwprzepięciowych zapewnia skuteczną ochronę instalacji elektrycznej i
sprzętu, który jest do niej podłączony. Mechanizm działania polega na przechwyceniu nadmiernego napięcia, a następnie przekierowaniu energii do ziemi lub uziemienia.
Przepięcia pojawiające się w instalacji elektrycznej mogą mieć różną przyczynę. Najczęściej towarzyszą one wyładowaniom atmosferycznym (np. uderzenie pioruna w czasie burzy), ale mogą pojawić się w konsekwencji nagłego załączania i wyłączania urządzeń. Częstym powodem są też zakłócenia występujące po stronie sieci energetycznej.
Zabezpieczenie urządzeń elektronicznych w domu
Montaż odpowiednio dopasowanego zabezpieczenia przeciwprzepięciowego pozwala na skuteczną ochronę sprzętu podłączonego do sieci. W każdym domu są urządzenia takie jak komputery, laptopy, telewizory, sprzęt AGD i RTV, które są szczególnie wrażliwe na nagłe wzrosty napięcia. Gdyby nie ochrona, to urządzenia te mogłyby ulec poważnej awarii.
Wyładowania atmosferyczne – realne zagrożenie dla instalacji
Wyładowania atmosferyczne, to sytuacja, w której po uderzeniu pioruna do sieci wprowadzana jest bardzo duża energia. Co ważne, piorun nie musi uderzyć bezpośrednio, bo nawet jeśli trafi w sieć w znacznej odległości, to energia jest na tyle duża, aby spowodować uszkodzenia. W efekcie uszkodzone
mogą zostać nie tylko sprzęty czy gniazdka w domu, powstałe przepięcie może być przyczyną pożaru.
Przegląd topowych rozwiązań – co wybrać do domu jednorodzinnego?
Zabezpieczenia przeciwprzepięciowe stosowane są nie tylko w biurowcach czy obiektach przemysłowych, ale także w domach jednorodzinnych. Obecnie jest to standardowe rozwiązanie instalowane w każdym domu.
W zależności od rodzaju instalacji, w domach jednorodzinnych stosowane są różne rodzaje zabezpieczeń, w zależności od specyfiki danego układu. Są to:

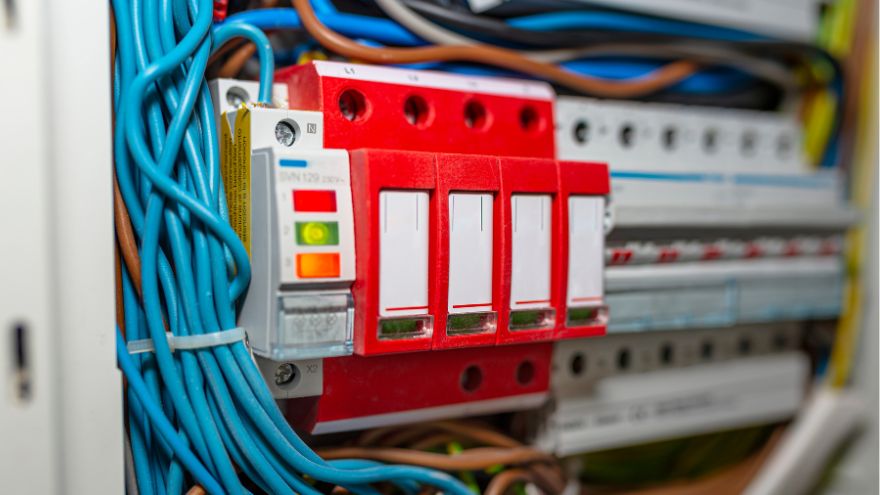

- ograniczniki przepięć typu 1+2 (klasa B+C) – montowane w rozdzielnicy głównej tuż za licznikiem, pozwalają one chronić całą instalację wewnątrz domu;
- ograniczniki przepięć typu 3 (klasa D) – montowane lokalnie, np. przy gniazdach zasilających, do których podłączone są urządzenia szczególnie wrażliwe na nagłe skoki napięcia.
Dodatkowo, jeśli zachodzi taka potrzeba, stosowane są również ograniczniki przepięć dla prądu stałego DC. Są one niezbędne w domach, w których znajduje się instalacja fotowoltaiczna.
Warystorowy ogranicznik przepięć SIMTEC (B+C)
Warystorowy ogranicznik przepięć SIMTEC (B+C) to rozwiązanie, które chroni skutecznie przed bezpośrednimi wyładowaniami atmosferycznymi, jak i przepięciami indukowanymi. Jest on montowany na szynie DIN w rozdzielnicy głównej, dzięki czemu skutecznie chroni domową instalację elektryczną oraz podłączone do niej urządzenia. Ogranicznik wyposażony jest w termiczny rozłącznik i jest zgodny z
obowiązującymi standardami. Dużym atutem jest łatwy montaż.
Ogranicznik przepięć EATON SPCT2-280
Godnym polecenia modelem jest ogranicznik przepięć EATON SPCT2-280, montowany w rozdzielnicy na szynie DIN. Jest to model 4-biegunowy, który pozwala na skuteczną ochronę instalacji trójfazowej. Wariant SPCT2-280 posiada stopień ochrony IP20, co oznaczy, że chroni przed ciałami stałymi o średnicy większej niż 1 mm, ale nie chroni przed wodą.
Model ten cechuje się modułową budową, dzięki czemu umożliwia wymianę wkładu bez przerywania zasilania. Jest rozwiązaniem kompaktowym, o prostym montażu. Może być stosowany zarówno w gospodarstwach domowych, jak i obiektach przemysłowych. Pomaga zabezpieczyć instalacje z pompami ciepła czy w instalacjach PV.
Ogranicznik przepięć B+C 4P (T1+T2 AC) BY7-40/4-275
W domach jednorodzinnych stosowane są również ograniczniki przepięć B+C 4P (T1+T2 AC) BY7-40/4-275. Chronią przed bezpośrednimi wyładowaniami atmosferycznymi oraz przepięciami indukowanymi. Przeznaczony do instalacji trójfazowych, o stopniu ochrony IP20. Model o kompaktowej budowie, montowany na szynie DIN.
Model ten wyróżnia się wysokimi parametrami prądowymi 20kA nominalnie i 40kA maksymalnie. Dzięki temu zapewnia skuteczne zabezpieczenie zarówno w domach jednorodzinnych, jak i obiektach przemysłowych.
Ogranicznik przepięć DEHNshield TNS 255 "DSH TNS 255"
Ogranicznik przepięć DEHNshield TNS 255 “DSH TNS 255” zapewnia skuteczną ochronę przed uderzeniem pioruna oraz przepięciami indukowanymi. Model ten jest przeznaczony do montażu w instalacjach trójfazowych TN-S. Montowany na szynie DIN 35 mm. Stopień ochrony IP20 sprawia, że jest to rozwiązanie przeznaczone wewnątrz budynków, ze względu na brak odpowiedniego zabezpieczenia przed wodą.
Dużym atutem jest to, że model DEHNshield TNS 255 jest rozwiązaniem kompaktowym, zajmującym
niewiele miejsca. Dzięki temu świetnie sprawdzi się nawet w mniejszych obiektach. Rozładowanie impulsu piorunowego odbywa się dzięki iskiernikowi.
Ogranicznik przepięć, 4p Typ 1+2 (kl. B+C) typ V50-3+NPE-280
Ogranicznik przepięć 4p Typ 1+2 (klasa B+C) umożliwia skuteczną ochronę instalacji domowej przed przepięciami spowodowanymi przez uderzenie pioruna i przepięciami łączeniowymi. Moduł jest montowany na szynie DIN, w obudowie IP20. Oznacza to, że nie chroni ona przed wodą.
Dużym atutem jest łatwy montaż, do którego nie są potrzebne narzędzia. To duża zaleta również w kontekście prostej wymiany wkładu. Urządzenie wyposażone zostało we wskaźnik stanu, pozwalający sprawdzić, czy wkład nadaje się do wymiany.
| Nazwa produktu | Typ / Oznaczenie | Typ ochrony | Stopień ochrony | Sposób montażu |
|---|---|---|---|---|
| warystorowy ogranicznik przepięć SIMTEC | B+C | Typ 1+2 (klasa B+C) | IP20 | Szyna DIN |
| ogranicznik przepięć EATON SPCT2-280 | SPCT2-280/4 | Typ 2 (klasa C) | IP20 | Szyna DIN |
| ogranicznik przepięć BY7-40/4-275 | T1+T2 AC B+C 4P | Typ 1+2 (klasa B+C) | IP20 | Szyna DIN |
| DEHNshield TNS 255 „DSH TNS 255” | TNS 255 | Typ 1+2 (klasa B+C) | IP20 | Szyna DIN 35 mm |
| ogranicznik przepięć V50-3+NPE-280 | V50-3+NPE-280 | Typ 1+2 (klasa B+C) | IP20 | Szyna DIN |
Podsumowanie
Obecnie każda instalacja domowa wyposażona jest w odpowiednio dopasowane ograniczniki przeciwprzepięciowe. Wybór konkretnego rozwiązania uwzględnia specyficzne potrzeby konkretnego projektu. Szczególnie, jeśli poza standardowymi domowymi urządzeniami wykorzystywane są również pompy ciepła lub instalacja fotowoltaiczna. Sytuacje te wymagają szczególnej ochrony i doboru odpowiednich urządzeń.
FAQ
1. Czy ogranicznik przepięć jest obowiązkowy w domach jednorodzinnych?
Ogranicznik zazwyczaj nie jest obowiązkowy, ale warto go zamontować, aby uniknąć awarii. Specjaliści zalecają montaż, jeśli dom znajduje się w rejonie dużej aktywności burzowej, gdy w domu znajdują się pompy ciepła lub instalacja PV.
2. Jak dobrać typ ogranicznika do instalacji domowej?
W domach jednorodzinnych najczęściej stosowane są ograniczniki typu 1+2 (klasy B+C), które są montowane w rozdzielnicy głównej. Obecność delikatnych urządzeń może wymagać zastosowania modeli typu 3 (klasa D).
3. Czy w domu jednorodzinnym wystarczy jeden ogranicznik przeciwprzepięciowy?
Najczęściej tak, stosuje się model typu 1+2, który jest montowany w rozdzielnicy głównej.
