Prawidłowe podłączenie instalacji elektrycznej w przyczepie to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa – zarówno kierowcy, jak i innych uczestników ruchu drogowego. W praktyce oznacza to, że każdy kierunkowskaz, światło stopu czy światło przeciwmgielne musi działać niezawodnie w każdej sytuacji. Najważniejszym elementem tej instalacji jest właśnie gniazdo 7-pin – najczęściej stosowany standard w przyczepach towarowych, bagażnikach rowerowych na hak i lekkich lawetach. Sprawdźmy więc wszystkie informacje na ten temat.
Sprawdź łączniki i gniazda instalacyjne w hurtowni Onninen
Co oznaczają poszczególne piny?
Gniazdo 7-pinowe
Warto pamiętać, że poprawne podłączenie każdego z pinów do właściwego przewodu instalacji elektrycznej pojazdu i przyczepy zapobiega zwarciom, niedziałającym światłom oraz problemom diagnostycznym.
Schemat graficzny i opis kolorów
Schemat graficzny złącza 7-pin zazwyczaj przedstawia gniazdo z widokiem od strony montażu wtyczki. Piny ułożone są w charakterystycznym okręgu z jednym pinem (masa) w środku. Należy zwrócić szczególną uwagę na to, czy mamy do czynienia z gniazdem czy wtykiem, gdyż rozmieszczenie lustrzane może powodować błędy.
Każdy pin w instalacji powinien być oznaczony odpowiednim kolorem przewodu, zgodnym z normą DIN. W praktyce jednak kolory przewodów mogą się różnić w zależności od producenta, dlatego
zawsze warto sprawdzić ich funkcję multimetrem lub testerem instalacji.
Każdy pin ma swoje funkcje:
- Pin 1 (L) – lewy kierunkowskaz (kolor żółty)
- Pin 2 (54G) – światło przeciwmgielne (kolor niebieski)
- Pin 3 (31) – masa (kolor biały)
- Pin 4 (R) – prawy kierunkowskaz (kolor zielony)
- Pin 5 (58R) – światło pozycyjne prawe/tylne (kolor brązowy)
- Pin 6 (54) – światło stopu (kolor czerwony)
- Pin 7 (58L) – światło pozycyjne lewe/przednie (kolor czarny)
Gniazdo 11 pinów, niebieskie T0-RS1P11M1
Gniazdo 11-pinowe T0-RS1P11M1 to specjalistyczny komponent przeznaczony do bardziej zaawansowanych połączeń elektrycznych. Wyróżnia się solidną konstrukcją oraz wyraźnym, niebieskim kolorem obudowy, co ułatwia szybką identyfikację na stanowisku instalacyjnym. Dzięki 11 pinom możliwe jest przesyłanie większej liczby sygnałów i obwodów niż w klasycznym gnieździe 7-pin – co czyni gniazdo 11-pinowe T0-RS1P11M1 idealnym do niestandardowych zastosowań, np. w systemach przemysłowych, zasilaniu urządzeń pokładowych lub przyczepach z dodatkowymi funkcjami elektrycznymi. Kompaktowe wymiary (27,5 × 38 × 69,2 mm) i niska waga (zaledwie 62 g) sprawiają, że gniazdo łatwo wkomponować w nawet niewielką przestrzeń instalacyjną, zachowując przy tym wysoką jakość i niezawodność połączenia.

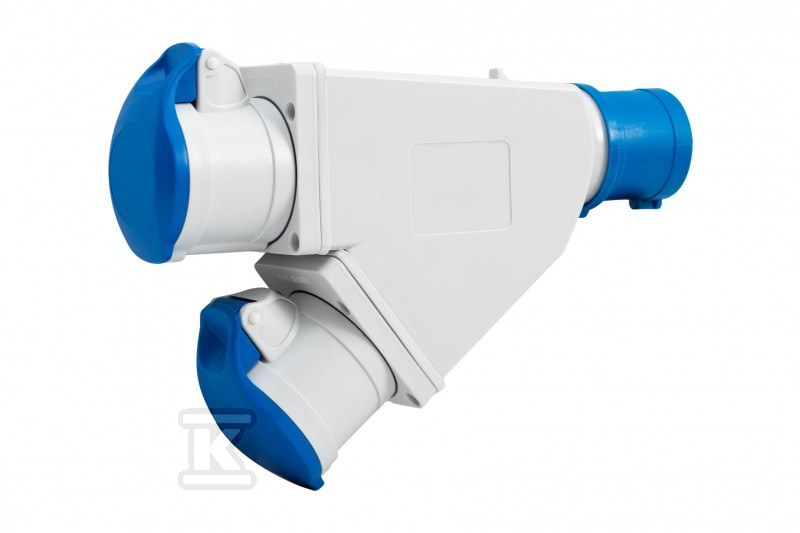

Adapter kempingowy wtyk 16A 3p, gniazdo 2x16A 3P - z uchwytem
Adapter kempingowy z uchwytem to nieodzowny element wyposażenia każdego użytkownika kampera, przyczepy kempingowej czy mobilnego punktu zasilania. Urządzenie wyposażone jest we wtyk 16A 3P oraz dwa gniazda 16A 3P, co pozwala na jednoczesne zasilanie dwóch niezależnych urządzeń. Dzięki solidnemu uchwytowi adapter jest wygodny w przenoszeniu, a jego kompaktowe wymiary sprawiają, że bez problemu zmieści się w schowku lub skrzynce narzędziowej. Adapter kempingowy wtyk 16A 3p, gniazdo 2x16A 3P z uchwytem wyróżnia odporna na uszkodzenia mechaniczne konstrukcja, idealna do warunków terenowych – zarówno na kempingu, jak i na placu budowy czy podczas eventów plenerowych. Adapter gwarantuje bezpieczne podłączenie urządzeń takich jak lodówki, kuchenki, oświetlenie czy ładowarki, chroniąc instalację przed przeciążeniem. To rozwiązanie praktyczne, mobilne i niezawodne – stworzone z myślą o wymagających użytkownikach.
Inne łączniki i gniazda
W ofercie Onninen znajduje się szeroki wachlarz łączników i gniazd instalacyjnych, dostosowanych zarówno do zastosowań domowych, przemysłowych, jak i mobilnych.
W zależności od potrzeb można wybierać spośród gniazd pojedynczych, podwójnych, a nawet potrójnych – dostępnych w wersjach z klapką ochronną lub bez niej.
- Przykładowo, gniazdo 3-krotne HERMES z przezroczystą dymną klapką łączy estetykę z funkcjonalnością, zapewniając ochronę przed kurzem i zachlapaniem.
- Dla użytkowników poszukujących prostych i ekonomicznych rozwiązań doskonałym wyborem będzie gniazdo pojedyncze CEDAR – białe, z uziemieniem, o klasie szczelności IP44.
- Natomiast dla bardziej wymagających aplikacji, np. w warunkach podwyższonej wilgotności, sprawdzi się hermetyczne gniazdo AQUA66, o stopniu ochrony IP66. Wyposażone w uchylną przezroczystą pokrywę, gwarantuje niezawodność nawet w najbardziej wymagających środowiskach pracy.
Całą ofertę możecie sprawdzić na https://onninen.pl/produkty/Osprzet-mieszkaniowy-biurowy-i-RTV/Laczniki-i-gniazda-instalacyjne wybierając modele o różnych funkcjach.
Porównajmy jeszcze na koniec najważniejsze cechy produktów, o których mówiliśmy powyżej.
| Produkt | Liczba pinów | Stopień ochrony | Zastosowanie | Cena |
|---|---|---|---|---|
| Gniazdo 11 pinów, niebieskie T0-RS1P11M1 | 11 | - | Przemysł, zaawansowane przyczepy | Średnia |
| Adapter kempingowy wtyk 16A 3p, gniazdo 2x16A 3P z uchwytem | wtyk 16A 3P | - | Kempingi, podróże | Średnia |
Typowe problemy z instalacją i jak ich unikać
W praktyce instalacyjnej występuje kilka powtarzających się problemów związanych z gniazdami 7-pin. Są to:
Błędne podłączenie pinów – brak zgodności ze schematem prowadzi do nieprawidłowego działania świateł. Aby temu zapobiec, należy zawsze posługiwać się testerem instalacji.
Utlenianie styków – na skutek wilgoci i braku konserwacji może dojść do korozji pinów. Zaleca się stosowanie smarów dielektrycznych.
Przerwanie przewodów w punktach gięcia – szczególnie w starszych przyczepach. Dobrą praktyką jest sprawdzanie ciągłości przewodów multimetrem.
Niedokładne mocowanie gniazda – luźne połączenie skutkuje przerywaniem działania. Montaż powinien być zawsze przeprowadzany solidnie z użyciem odpowiednich mocowań.
Różnice między gniazdem 7 a 13 pin
Gniazdo 7-pin to podstawowe rozwiązanie stosowane głównie w lekkich przyczepach towarowych, lawetach i bagażnikach rowerowych. Zapewnia ono obsługę najważniejszych funkcji oświetleniowych, takich jak kierunkowskazy, światła pozycyjne, stop i przeciwmgielne. Nie obsługuje jednak świateł cofania ani zasilania dodatkowego wyposażenia przyczepy. To prosty i niedrogi standard, który dobrze sprawdza się w przypadku nieskomplikowanych instalacji, gdzie nie są wymagane funkcje dodatkowe.
Z kolei gniazdo 13-pin oferuje znacznie większe możliwości – obsługuje wszystkie funkcje gniazda 7-pin oraz dodatkowo umożliwia przesył sygnału świateł cofania, stałe zasilanie i ładowanie akumulatorów pomocniczych w przyczepie. To rozwiązanie dedykowane przyczepom kempingowym, ciężkim przyczepom towarowym i pojazdom z zaawansowanym wyposażeniem. Gniazdo 13-pin jest też lepiej zabezpieczone przed warunkami atmosferycznymi, co wpływa na jego trwałość i niezawodność. Wybór między tymi dwoma typami powinien zależeć od rodzaju przyczepy i wymagań instalacji.
Jeśli jesteś instalatorem szukającym solidnych komponentów do montażu gniazd przyczep, hurtownia Onninen oferuje szeroki wybór produktów – od podstawowych po zaawansowane – spełniających nawet najbardziej wymagające normy techniczne.
FAQ
1. Czy można używać gniazda 7-pin do przyczep kempingowych?
Tak, ale tylko jeśli przyczepa nie wymaga zasilania dodatkowych urządzeń, jak lodówka czy światło cofania.
2. Jak sprawdzić poprawność podłączenia gniazda?
Najlepiej użyć testera instalacji przyczepy lub multimetru, sprawdzając działanie każdego obwodu zgodnie ze schematem.
3. Czy można zamienić gniazdo 7-pin na 13-pin?
Tak, ale wymaga to wymiany zarówno gniazda, jak i wtyczki oraz dostosowania okablowania przyczepy.
