Detektor przewodów, czyli wykrywacz kabli, jest jednym z urządzeń pomiarowych. Poza kablami pomaga zlokalizować miejsca, w których znajdują się rury oraz inne elementy instalacji. Jak wybrać dobry detektor, aby rzeczywiście wspierał instalatora w codziennej pracy?
Sprawdź lokalizatory kabli i przewodów w hurtowni Onninen
Jak działa detektor przewodów?
Detektory przewodów potrafią precyzyjnie wskazać miejsca, w których znajdują się kable, a sposób działania zależy od wariantu urządzenia. Jedne z najbardziej znanych urządzeń to modele wykorzystujące do działania zjawisko indukcji magnetycznej. Gdy prąd płynie, wokół przewodów
wytwarzane jest pole elektromagnetyczne. Jeśli w badanej powierzchni znajdują się kable, to detektor wykrywa je dzięki indukcji i sygnalizuje ich obecność, wykorzystując sygnał dźwiękowy lub diody LED. Często nowoczesne modele mają wyświetlacz, na którym pojawiają się informacje o odległości przewodu.
Co potrafi wykryć nowoczesny detektor?
Wykorzystywane obecnie detektory to wielofunkcyjne urządzenia, które potrafią wykryć nie tylko znajdujące się w ścianach przewody, ale również pręty zbrojeniowe, rury metalowe, a nawet elementy konstrukcji drewnianych, takich jak belki lub słupy drewniane.
Nowoczesne detektory pomagają zidentyfikować lokalizację zarówno metali magnetycznych (jak np. stal zbrojeniowa), jak i niemagnetycznych (np. aluminium lub miedź). W zależności od rodzaju materiału, poszczególne urządzenia mogą sprawdzić lokalizację elementów aż do głębokości 80-120 mm.
Zastosowanie detektorów przewodów jest znacznie szersze, ponieważ dzięki urządzeniom można też ustalić obecność:
- rur metalowych (gazowych i wodnych);
- rur z tworzywa, które są stosowane w ogrzewaniu podłogowym (wymagany detektor działający w technologii radarowej);
- profili metalowych;
- kanałów wentylacyjnych.
Zaawansowane funkcje nowoczesnych detektorów
Współcześnie wykorzystywane przez instalatorów detektory, to bardzo czułe i dokładne urządzenia. Wiele z nich pozwala nie tylko ocenić czy w danym miejscu znajduje się przewód, pręt zbrojeniowy lub inny element, ale pokazują na wyświetlaczu z dużą dokładnością głębokość, na jakiej się znajduje.
Część dostępnych w sprzedaży urządzeń to modele wyposażone w automatyczną kalibrację, dzięki której łatwiej jest dostosować czułość działania do rodzaju podłoża.
Ranking detektorów – precyzja, cena, funkcje
Lokalizatory kabli i przewodów są niezbędne w pracy każdego instalatora, ale w pracy zawodowej bardzo ważne jest, aby dobrać wariant dopasowany do potrzeb. W naszej ofercie dostępne są różne rozwiązania, dostosowane m.in. do pracy z infrastrukturą podziemną, zestawy nadajnikowe, a także zaawansowane i rozbudowane zestawy.
Lokalizator kabli i przewodów LKZ-720 Sonel
Jednym z najprostszych rozwiązań jest lokalizator kabli i przewodów LKZ-720 Sonel. Dużą zaletą są jego niewielkie gabaryty. Urządzenie pozwala wykrywać przewody z napięciem i bez napięcia pracując aż w 5 trybach (prądowym, prądowo-napięciowym, napięciowym, mocowym i cęgowym). Dzięki temu może być wykorzystywany w różnych sytuacjach, także w warunkach terenowych.
Sonel LKZ-720 pomaga w lokalizacji kabli znajdujących się w ścianach, w suficie i pod ziemią z dużą precyzją. Co więcej, dzięki odbiornikowi wyposażonemu w antenę 3D pozwala wykryć elementy do głębokości 2 m oraz określić kierunek ich przebiegu.
Lokalizator kabli i infrastruktury podziemnej LKZ-2500 Sonel
Kolejnym wartym uwagi rozwiązaniem dostępnym w naszej ofercie jest lokalizator kabli i infrastruktury podziemnej LKZ-2500 Sonel. Urządzenie może działać w dwóch trybach – aktywnym i pasywnym, cechujący się dużą dokładnością działania. Dużą zaletą jest to, że model został przystosowany do pracy nawet w trudniejszych warunkach, a dzięki konstrukcji anten 3D świetnie sprawdzi się do lokalizacji
obiektów znajdujących się również pod ziemią. W zestawie znajdują się wymienne uchwyty o różnej długości zapewniające komfortową pracę zarówno z poziomu ręki, jak i gruntu.

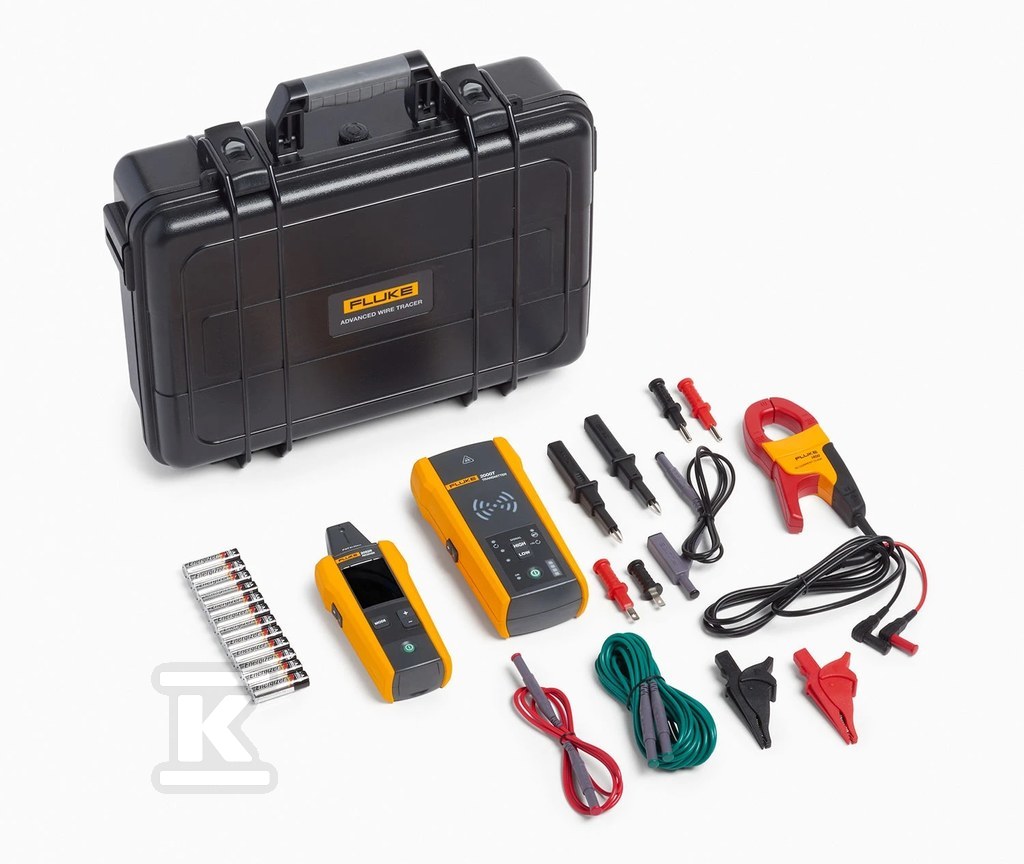

Zestaw zaawansowanego lokalizatora przewodów FLUKE-2052 w twardej walizce
Dla osób szukających specjalistycznych rozwiązań oferujemy zestaw zaawansowanego lokalizatora przewodów FLUKE-2052 w twardej walizce, co ułatwia jego przenoszenie. Urządzenie pozwala na lokalizację przewodów w ścianach, sufitach i podłogach. Model cechuje się najwyższym poziomem bezpieczeństwa rzędu CAT IV 600 V, dzięki czemu jest przystosowany do pracy nawet w środowisku z największym ryzykiem przepięć.
Odbiornik przystosowany do pracy w czterech trybach:
- Quick Scan (do szybkiego przeglądu sygnału);
- Precision (go dokładnego skanowania);
- Breaker Mode (do identyfikacji bezpiecznika lub obwodu);
- Non-contact voltage detection (wykrywa napięcie bez dotyku).
Sygnał może być nadawany w dwóch częstotliwościach 6kHz oraz 33 kHz, która dopasowuje się automatycznie do stanu obwodu (odłączonego lub zasilanego). Nadajnik może pracować w trzech trybach high, law i loop, w zależności od warunków danego obwodu.

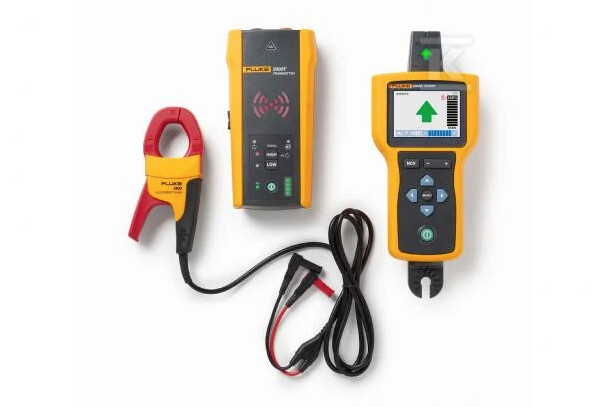

Zestaw zaawansowanego identyfikatora przewodów FLUKE 2062 Pro
Zestaw zaawansowanego identyfikatora przewodów FLUKE 2062 Pro to rozwiązanie dla tych, którzy szukają urządzenia spełniającego najwyższe normy bezpieczeństwa. Model ten posiada certyfikację IV 600 V, który wytrzymuje obciążenie nawet do 8000 V. Urządzenie działa w czterech trybach: Smart Sensor, Tip Sensor, Breaker mode oraz Non-contact voltage. Z kolei nadajnik działa w trzech trybach: high, low i loop.
| Model | Sonel LKZ-720 | Sonel LKZ-2500 | Fluke 2052 | Fluke 2062 Pro |
|---|---|---|---|---|
| Tryb pracy | 5 trybów: prądowy, napięciowy, prądowo-napięciowy, mocowy, cęgowy | aktywny, pasywny, radiowy | Quick Scan, Precision, Breaker, Non-contact | Smart Sensor, Tip Sensor, Breaker, Non-contact |
| Zakres wykrywania | przewody pod napięciem i bez napięcia | kable zasilające, infrastruktura podziemna, rury | kable zasilane/odłączone, bezpieczniki | przewody, bezpieczniki, instalacje |
| Głębokość detekcji | do 2 m (z anteną 3D) | do 5 m (w zależności od konfiguracji) | do ok. 2 m | do ok. 2 m |
| Bezpieczeństwo (CAT) | CAT III 300 V | CAT III 600 V | CAT IV 600 V | CAT IV 600 V (odporność do 8 000 V) |
| Zalety | kompaktowy, antena 3D, precyzyjna lokalizacja | anteny 3D, wytrzymała konstrukcja, duży zasięg | automatyczna zmiana częstotliwości, twarda walizka, szybkie skanowanie | najwyższy poziom ochrony, czujnik Smart Sensor, 3 tryby nadajnika |
| Zastosowanie | instalacje w ścianach, sufitach i pod ziemią | sieci podziemne, instalacje zewnętrzne i wewnętrzne | profesjonalne instalacje, prace serwisowe, przemysł | prace w trudnych warunkach, najwyższy standard detekcji |

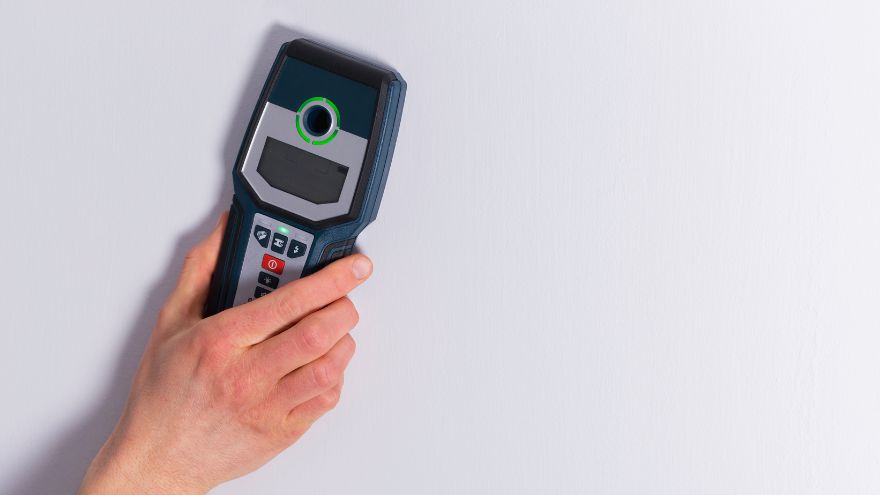

Jak poprawnie korzystać z detektora?
Prawidłowość pomiaru zależy od właściwego wykorzystania detektora. Podstawą jest określenie, jakie elementy mają zostać wyszukane: przewody, kable, rury lub inne, jeśli urządzenie na to pozwala. W zależności od tego należy wykorzystać urządzenie w odpowiednim trybie detekcji.
Po skonfigurowaniu nadajnika i detektora oraz zadbaniu o bezpieczeństwo osób znajdujących się w pobliżu można przejść do trasowania. W tym celu należy trzymać detektor zgodnie z zaleceniami producenta oraz powoli przesuwać go wzdłuż badanej powierzchni (ściana, sufit lub grunt). Podczas badania trzeba dokładnie obserwować ekran lub wskaźniki, aby dowiedzieć się jak przebiegają
elementy instalacji. Dobrym rozwiązaniem jest wykorzystanie kredy lub taśmy do oznaczenia toru.
Podsumowanie
Wybór odpowiedniego detektora to jedna z ważniejszych decyzji, od których zależy skuteczność i bezpieczeństwo pracy każdego instalatora. Nowoczesne urządzenia pozwalają wykryć nie tylko przewody i kable, ale również rury czy elementy zbrojenia, nawet na znacznej głębokości. Obecnie w sprzedaży dostępne są różne warianty urządzeń, działające w różnych trybach nadajnika i odbiornika.
FAQ
1. Czy detektor kabli wykryje przewód bez napięcia?
Tak, nowoczesne detektory pozwalają wykryć kable bez napięcia, wystarczy użyć odpowiedniego trybu nadajnika.
2. Jak głęboko detektor może wykrywać przewody?
Głębokość detekcji zależy od modelu urządzenia, niektóre modele potrafią zlokalizować przewody znajdujące się nawet na głębokości 5 m.
3. Czy detektor może pokazać dokładny przebieg przewodów i kabli?
Tak, nowoczesne modele wyposażone np. w antenę 3D pozwalają z dużą precyzją pokazać przebieg instalacji.
