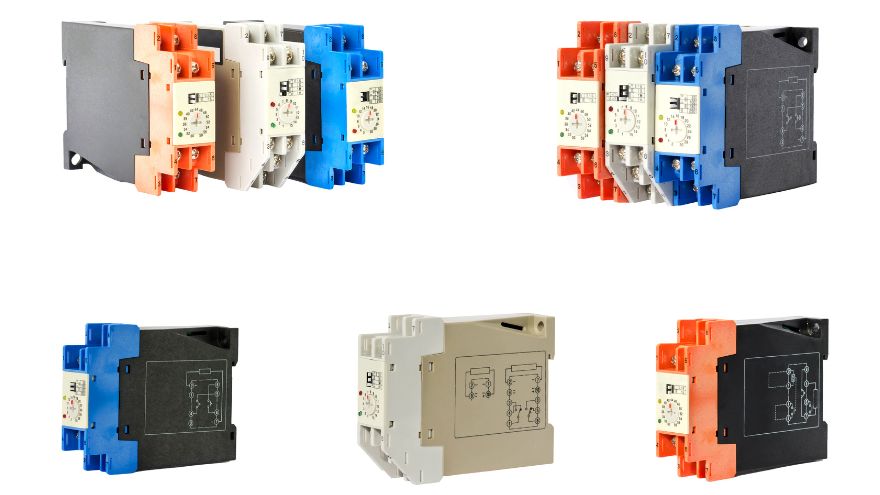

Przekaźniki czasowe stanowią niezwykle istotny element systemów automatyki przemysłowej i instalacji domowych, umożliwiając precyzyjne sterowanie czasowe różnorodnych urządzeń elektrycznych. Mimo że są prostym i relatywnie tanim rozwiązaniem, dobór odpowiedniego modelu przekaźnika czasowego ma decydujące znaczenie dla niezawodności całego systemu sterowania.
Sprawdź przekaźniki czasowe w hurtowni Onninen
Jak działa przekaźnik czasowy i gdzie znajduje zastosowanie?
Przekaźnik czasowy (timer) spełnia funkcję sterującą w zadanej osi czasu. Podstawowa zasada działania
polega na odmierzaniu nastawionego czasu po otrzymaniu sygnału wejściowego, a następnie przełączeniu styków wyjściowych zgodnie z programem. Urządzenie składa się z układu czasowego, obwodu sterującego oraz styków wyjściowych o określonej wytrzymałości prądowej.
Nowoczesne przekaźniki czasowe wykorzystują elektroniczne układy czasowe oparte na oscylatorach kwarcowych lub cyfrowych licznikach, co ma zapewnić wysoką dokładność odmierzania czasu. Mikroprocesorowe rozwiązania umożliwiają programowanie różnorodnych funkcji czasowych, w tym:
- opóźnione załączanie,
- opóźnione wyłączanie,
- pracę cykliczną,
- kombinacje powyższych trybów.
Timery znajdują zastosowanie w konstrukcjach maszyn, w tym, chociażby w urządzeniach sterowanych numerycznie (CNC), oraz przy sterowaniu oświetleniem, wentylacją czy ogrzewaniem. Przekaźniki czasowe implementuje się także w systemach sygnalizacyjnych, automatyce budynkowej oraz procesach technologicznych wymagających precyzyjnego sterowania czasowego.
W automatyce przemysłowej przekaźniki czasowe kontrolują sekwencje rozruchowe silników, sterują pracą układów pneumatycznych oraz hydraulicznych, a także zarządzają cyklami produkcyjnymi. Instalacje domowe wykorzystują te urządzenia do automatycznego sterowania oświetleniem klatek schodowych, wentylatorów łazienkowych oraz systemów ogrzewania.
W związku z tym wyróżniamy różne rodzaje funkcji czasowych.
- Podstawowe funkcje czasowe obejmują tryb opóźnionego załączania, gdzie styk przełącza się po odmierzeniu nastawionego czasu od podania napięcia zasilającego.
- Funkcja opóźnionego wyłączania charakteryzuje się natychmiastowym przełączeniem styku po zasileniu, a następnie powrotem do pozycji wyjściowej po upływie nastawionego czasu.
- Praca cykliczna umożliwia automatyczne powtarzanie cykli załączania i wyłączania zgodnie z nastawionymi parametrami czasowymi.
W Zaawansowanych modelach dostępne są funkcje kombinowane, pozwalające na programowanie złożonych sekwencji czasowych dostosowanych do specyficznych wymagań aplikacyjnych.
Zestawienie topowych modeli – funkcje, zakresy czasowe, montaż
Współczesne przekaźniki czasowe charakteryzują się zaawansowanymi funkcjami sterowniczymi, szerokimi zakresami czasowymi oraz wysoką precyzją odmierzania czasu. Dużym uznaniem cieszą się cyfrowe przekaźniki czasowe, które znajdują zastosowanie w aplikacjach wymagających dokładnych ustawień i sterowania. Analiza dostępnych na rynku modeli wskazuje na znaczne różnice w parametrach użytkowych, funkcjonalnościach oraz możliwościach aplikacyjnych poszczególnych urządzeń.
Przekaźnik czasowy cykliczny PCM-11 EXT10000262
Przekaźnik czasowy cykliczny o nastawie 2 czasów PCM-11 firmy ZAMEL odznacza się parametrami:
- napięcie zasilania 230V AC,
- maksymalny prąd obciążenia 16 A,
- możliwość nastawy dwóch niezależnych czasów pracy.
Urządzenie pracuje w trybie pracy cyklicznej z nastawialnymi okresami załączania i wyłączania. Dane techniczne obejmują zakres nastaw czasowych od 1 sekundy do 10 godzin dla każdego z dwóch czasów, dokładność odmierzania ±5%, oraz styk przełączny 1P o wytrzymałości 16 A przy napięciu 230V AC.
Montaż odbywa się na szynie DIN TH35, urządzenie zajmuje 2 moduły szerokości 18 mm.
Parametry użytkowe:
- temperatura pracy od -25°C do +55°C,
- wilgotność względna do 85%,
- kategoria przepięciowa III norma EN 60664-1.
Przekaźnik steruje oświetleniem reklamowym, pompami obiegowymi, wentylatorami oraz innymi urządzeniami wymagającymi pracy cyklicznej.
Obsługiwane moduły:
- urządzenie współpracuje z sygnalizacją LED,
- przekaźnikami pomocniczymi,
- układami sterowania zdalnego.
Dodatkowe wyposażenie może obejmować przyciski sterujące oraz wskaźniki optyczne stanu pracy.
Przekaźnik czasowy uniwersalny PCU-511DUO
Model PCU-511DUO firmy F&F obsługuje uniwersalne napięcie zasilania 24V AC/DC oraz 230V AC, maksymalny prąd obciążenia 10 A oraz szeroki zakres nastaw czasowych od 0,1 sekundy do 24 godzin.
Dane techniczne:
- napięcie zasilania 24V AC, 24V DC, 230V AC (±15%),
- pobór mocy 2 W,
- styk przełączny 1P o wytrzymałości 10 A przy 250 V AC,
- zakres nastaw czasowych 0,1s÷24h z dokładnością ±3%.
Montaż na szynie DIN TH35, szerokość 1 moduł (18mm).
Parametry użytkowe:
- praca w temperaturze od -25°C do +55°C,
- wilgotność względną do 90%,
- odporność na wstrząsy norma EN 60068-2-27.
Urządzenie oferuje 8 funkcji czasowych:
- opóźnione załączanie,
- opóźnione wyłączanie,
- praca cykliczna,
- kombinacje funkcji.
Obsługiwane moduły:
- systemy BMS,
- sterowniki przemysłowe,
- panele HMI,
- urządzenia IoT wyposażone w odpowiednie interfejsy komunikacyjne.
Programowanie parametrów odbywa się za pomocą potencjometrów, Dostępna jest sygnalizacja LED stanu pracy, pamięć ustawień przy zaniku zasilania.
Przekaźnik wielofunkcyjny RE17RMMU
Przekaźnik wielofunkcyjny 1CO 24V AC/DC firmy Schneider Electric model RE17RMMU charakteryzuje się napięciem zasilania 24V AC/DC, stykiem przełącznym 1CO o wytrzymałości prądowej do 8 A przy 240V AC oraz zaawansowanymi funkcjami sterowniczymi.
Dane techniczne:
- napięcie zasilania 24V AC/DC (±15%),
- pobór mocy 1,5 W,
- styk 1CO (SPDT) o wytrzymałości 8 A/240V AC, 5 A/30 V DC,
- czas przełączania <10ms, żywotność mechaniczna 10×10^6 cykli.
Wymiary: 22,5×78×100mm. Montaż w podstawie lub na szynie DIN.
Parametry użytkowe:
- temperatura pracy -40°C do +70°C,
- wilgotność względna 95% bez kondensacji,
- odporność na wibracje 2g norma IEC 60068-2-6.
Urządzenie obsługuje aż 10 funkcji czasowych z możliwością wyboru za pomocą przełączników DIP
.
Możliwości:
- nastawy czasowe od 0,05s do 100h,
- sygnalizacja LED,
- blokada ponownego uruchomienia,
- funkcja pamięci.
Przekaźnik obsługuje podstawy gniazdowe serii RXM, interfejsy komunikacyjne Modbus, systemy wizualizacji, sterowniki PLC różnych producentów.
Przekaźnik czasowy RPC-2A-UNI 863217
Przekaźnik czasowy RPC-2A-UNI firmy RELPOL o kodzie 863217 charakteryzuje się dwukanałową konstrukcją, napięciem zasilania w szerokim zakresie oraz wysoką precyzją odmierzania czasu. Urządzenie przeznaczone jest do zastosowań przemysłowych wymagających niezawodności.
Dane techniczne:
- napięcie zasilania 12-240 V AC/DC,
- styki 2×CO (DPDT) o wytrzymałości 8 A/250V AC każdy,
- zakres nastaw czasowych 0,1s÷10h,
- dokładność ±5%,
- pobór mocy <3 W.
Wymiary: 17,5×90×67mm, montaż na szynie DIN TH35. Parametry użytkowe obejmują pracę w temperaturze -30°C do +60°C, wilgotność względną do 90%, kategorię przepięciową II, żywotność mechaniczną styków 10×10^6 operacji. Urządzenie oferuje 4 podstawowe funkcje czasowe z możliwością niezależnego sterowania dwoma obwodami.
Możliwości:
- niezależne nastawy czasowe dla każdego kanału,
- sygnalizacja LED stanu pracy,
- funkcja blokady,
- wejście zewnętrznego resetu.
Przekaźnik współpracuje z przekaźnikami pomocniczymi serii RP. Dodatkowo obsługuje podstawy gniazdowe, moduły komunikacyjne oraz systemy monitoringu przemysłowego.
Przekaźnik czasowy RTX-410 mikroprocesorowy 2610391
Przekaźnik czasowy RTX-410 firmy RELPOL o kodzie 2610391 stanowi zaawansowane rozwiązanie mikroprocesorowe oferujące szerokie możliwości programowania oraz wysoką precyzję odmierzania czasu. Urządzenie przeznaczone jest do wymagających zastosowań przemysłowych.
Dane techniczne:
- napięcie zasilania 85-265 V AC/DC,
- wyjście przekaźnikowe 2×CO o wytrzymałości 8 A/250 V AC,
- zakres nastaw czasowych 0,01s÷99h59min59s,
- dokładność ±0,01%,
- wyświetlacz LCD z podświetleniem.
Wymiary: 48×48×78mm, montaż panelowy.
Parametry użytkowe:
- temperatura pracy -10°C do +60°C,
- wilgotność względna 85%,
- klasa ochrony IP54 od frontu,
- EMC zgodnie z normami EN 61000.
Urządzenie oferuje 16 funkcji czasowych z możliwością programowania złożonych sekwencji.
Programowanie za pomocą przycisków frontowych, pamięć nieulotna ustawień, wejścia uniwersalne (napięciowe/prądowe), komunikacja RS485 Modbus RTU.
Obsługiwane moduły:
- systemy SCADA,
- sterowniki PLC,
- panele operatorskie HMI,
- konwertery interfejsów komunikacyjnych,
- moduły rozszerzeń I/O.
Poprawne podłączenie przekaźnika czasowego wymaga przestrzegania zasad bezpieczeństwa elektrycznego oraz właściwej kolejności podłączeń. Przed rozpoczęciem prac należy odłączyć napięcie zasilające oraz sprawdzić jego brak miernikiem elektrycznym.
Podłączenie zasilania przeprowadza się zgodnie ze schematem elektrycznym urządzenia, zwracając uwagę na właściwe oznaczenia zacisków. Obwód sterowany podłącza się przez styki wyjściowe przekaźnika, zachowując dopuszczalne parametry prądowe i napięciowe.
Okablowanie wykonuje się przewodami o odpowiednim przekroju, zabezpieczonymi właściwymi bezpiecznikami lub wyłącznikami nadprądowymi. Po zakończeniu montażu należy przeprowadzić próby funkcjonalne oraz sprawdzić poprawność działania wszystkich funkcji czasowych.
Podsumowanie
Analiza przedstawionych modeli przekaźników czasowych wskazuje na znaczne zróżnicowanie parametrów technicznych, funkcjonalności oraz możliwości aplikacyjnych dostępnych rozwiązań. Wybór odpowiedniego urządzenia powinien uwzględniać specyficzne wymagania instalacji, parametry obciążenia oraz oczekiwane funkcje sterownicze.
Przekaźniki czasowe o podstawowych funkcjach, takie jak PCM-11, sprawdzają się w prostych aplikacjach cyklicznego sterowania. Uniwersalne modele typu PCU-511DUO oferują większą elastyczność zastosowań dzięki szerokiemu zakresowi napięć zasilania oraz różnorodnym funkcjom czasowym.
Zaawansowane rozwiązania mikroprocesorowe, reprezentowane przez model RTX-410, umożliwiają realizację złożonych algorytmów sterowania oraz integrację z systemami automatyki przemysłowej. Przy wyborze przekaźnika czasowego kluczowe znaczenie ma analiza wymagań aplikacyjnych oraz długoterminowej niezawodności systemu.
Wybierając przekaźniki czasowe dla swojej instalacji, warto skorzystać z szerokiej oferty dostępnej w hurtowni Onninen. Doświadczeni specjaliści pomogą w doborze optymalnego rozwiązania, a szybka
dostawa zapewni terminową realizację projektu. Skontaktuj się z naszymi ekspertami już dziś i przekonaj się o jakości oferowanych produktów elektrycznych!
FAQ – najczęściej zadawane pytania
1. Jakie są główne różnice między analogowymi a cyfrowymi przekaźnikami czasowymi?
Analogowe przekaźniki czasowe wykorzystują elementy RC lub mechaniczne układy czasowe, charakteryzują się niższą dokładnością (±5-10%) oraz ograniczonymi funkcjami. Cyfrowe modele oferują wysoką precyzję (±0,01-1%), programowalne funkcje oraz możliwość komunikacji z systemami nadrzędnymi.
2. Jak dobrać przekaźnik czasowy do konkretnej aplikacji?
Dobór wymaga analizy parametrów obciążenia (prąd, napięcie), wymaganego zakresu czasowego, funkcji sterowniczych oraz warunków środowiskowych. Należy uwzględnić również możliwość przyszłej rozbudowy systemu oraz wymagania dotyczące komunikacji z innymi urządzeniami.
3. Czy przekaźniki czasowe wymagają specjalnej konserwacji?
Nowoczesne przekaźniki czasowe są urządzeniami praktycznie bezobsługowymi. Zaleca się okresowe sprawdzenie dokręcenia połączeń elektrycznych, czystość styków oraz kontrolę poprawności działania funkcji czasowych. W środowiskach przemysłowych wskazane jest przeprowadzanie testów funkcjonalnych zgodnie z harmonogramem konserwacji.
