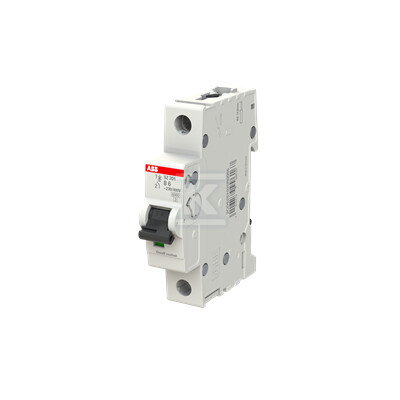

SZ201-B6 Wyłącznik nadprądowy charakterystyka-B 6kA 6A 1P 2CDS251025R0065

od 1 szt.16,32 zł
brutto / szt.
na zamówienie
Marka ABB
Seria:SZ200
Indeks Onninen:CIM910
Indeks producenta:2CDS251025R0065
EAN:4016779996167
Opakowania zbiorcze:1 szt.

PROPONOWANE PRODUKTY

DANE TECHNICZNE

Charakterystyka wyzwalania: B
Głębokość wbudowania: 69 mm
Jednocześnie rozłączany biegun N: nie
Kategoria przepięcia: 3
Klasa ograniczenia energii: 3
Liczba biegunów (całkowita): 1
Liczba biegunów chronionych: 1
Montaż podtynkowy: nie
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 230 V
Napięcie znamionowe izolacji Ui: 440 V
Prąd znamionowy: 6 A
Przekrój przyłączanego przewodu jednodrutowego: 0.75 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego: 0.75 ... 25 mm2
Rodzaj napięcia: Inne
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 2
Szerokość wyrażona liczbą modułów: 1
Temperatura otoczenia w warunkach pracy: -25 ... 55 °C
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 6 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,069 m / 0,0175 m / 0,085 m / 0,112 kg
Kod celny:85362010

SZ201-B6 Wyłącznik nadprądowy charakterystyka-B 6kA 6A 1P 2CDS251025R0065

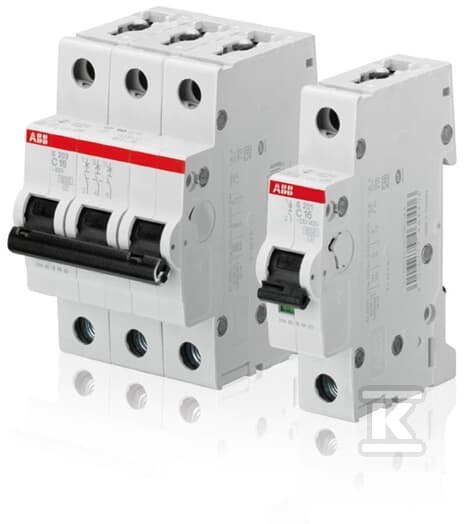

Wyłączniki nadprądowe System pro M compact SZ200 to wyłączniki nadprądowe ograniczające prąd. Posiadają dwa różne mechanizmy wyzwalania: opóźniony termiczny mechanizm zabezpieczający przed przeciążeniem oraz elektromechaniczny mechanizm zabezpieczający przed zwarciem. Dostępne są w różnych charakterystykach (B, C), konfiguracjach (1P, 3P) i prądach znamionowych (do 63 A). Wszystkie wyłączniki nadprądowe z gamy produktów S200 są zgodne z normą IEC/EN 60898-1, co pozwala na ich stosowanie w zastosowaniach mieszkaniowych i komercyjnych.
DANE TECHNICZNE

Nadaje się do izolacji:
• Tak

Wytrzymałość dielektryczna:
• 50 / 60 Hz - 1 min 2 kV

Podłączanie zasilania:
• Arbitrary

Wskaźnik położenia styku:
• ON / OFF

Klasa ograniczania energii:
• 3

Wytrzymałość łączeniowa:
• 20000 AC cycle

Trwałość mechaniczna:
• 20000 cycle

Liczba zabezpieczonych biegunów:
• 1

Liczba biegunów:
• 1P

Momenty dokrecajace:
• 2.8 N·m

Typ zacisku śrubowego:
• Failsafe Bi-directional Cylinder-lift Terminal

Znakowanie dźwigni:
• I / O

Materiał dźwigni:
• Insulation Group II, Black, Sealable

Rekomendowany śrubokręt:
• Pozidriv 2

Dostępne akcesoria:
•

CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
