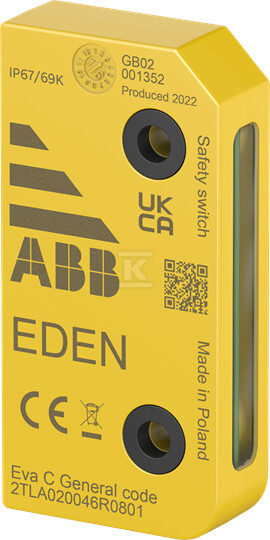

Czujnik Eva C kod ogólny 2TLA020046R0801

Bezdotykowy czujnik bezpieczeństwa do agresywnych warunków pracy

Bezdotykowy element systemu Eden ABB przeznaczony do detekcji położenia osłon, drzwi serwisowych i zabezpieczeń maszyn w środowiskach wymagających podwyższonej odporności. Wersja Eva C z kodem ogólnym tworzy w parze z czujnikiem Adam DYN lub Adam OSSD niskopoziomowy, kodowany układ bezpieczeństwa bez mechanicznego kontaktu i zużycia. Rozwiązanie jest projektowane do integracji z wyjściami OSSD i kontrolerami bezpieczeństwa, gdzie liczy się powtarzalność sygnału i wysoka integralność funkcji zabezpieczających.

Konstrukcja odporna na agresywne środowisko

Oznaczenie C oznacza elektronikę z powlekaną płytką drukowaną PCBA, która zwiększa odporność na wilgoć, kurz, szybkie zmiany temperatury i działanie środków chemicznych. Obudowa zapewnia stopień ochrony IP67 oraz IP69K, czyli odporność na zanurzenie i mycie wysokociśnieniowe w podwyższonej temperaturze. Dzięki temu czujnik nadaje się do stref z myciem zraszającym, typowych dla przemysłu spożywczego i farmaceutycznego, przy czym nie jest przeznaczony do bezpośredniego kontaktu z żywnością, a do stref z myciem pośrednim lub bezkontaktowym.

Zakres temperatur pracy to od -40°C do +70°C, a konstrukcja toleruje wilgotność do 95% niezależnie od szronienia i kondensacji. Kompaktowe wymiary 60 mm wysokości, 30 mm szerokości i 12 mm głębokości oraz masa 0,026 kg ułatwiają zabudowę w ograniczonej przestrzeni. W komplecie znajdują się cztery pierścienie dystansowe DA 2B, które pozwalają na precyzyjne ustawienie i powtarzalny montaż mechaniczny.

Integracja i zastosowanie w systemach bezpieczeństwa

Czujnik pracuje jako transponder w parze z Adam DYN/OSSD, tworząc kodowany układ niskiego poziomu. Współpraca z wyjściami OSSD umożliwia budowę redundantnych obwodów blokujących dostęp do stref niebezpiecznych w liniach montażowych, prasach i maszynach automatycznych. Osiągane poziomy bezpieczeństwa to SIL 3 wg IEC 61508, kategoria 4 oraz Performance Level e wg EN ISO 13849-1, co pozwala na zastosowanie w funkcjach wymagających najwyższej integralności.

Typowe zastosowania to detekcja położenia osłon i bram, monitoring bezpiecznej pozycji w przemyśle chemicznym i ciężkim oraz instalacje wymagające odporności na agresywne środki czyszczące. W przemyśle spożywczym i napojowym urządzenie sprawdza się w strefach z myciem zraszającym, gdzie klasa IP69K i powlekana elektronika ograniczają ryzyko uszkodzeń.

Montaż i parametry pracy

Zaprojektowany do montażu niezatapialnego z możliwością skanowania 360°. Znamionowy dystans przełączania wynosi 15 mm, z zabezpieczonym dystansem załączenia 10 mm i wyłączenia 25 mm, co daje wyraźny margines detekcji przy ustawianiu osłon. Zasilanie standardowo 24 V DC w zakresie 20-28 V DC.

Montaż wspierają pierścienie dystansowe, które ułatwiają dokładne wycentrowanie względem czujnika Adam i zachowanie powtarzalności odległości. Brak elementów mechanicznych w torze detekcji eliminuje zużycie styków i konieczność regulacji w czasie eksploatacji.
