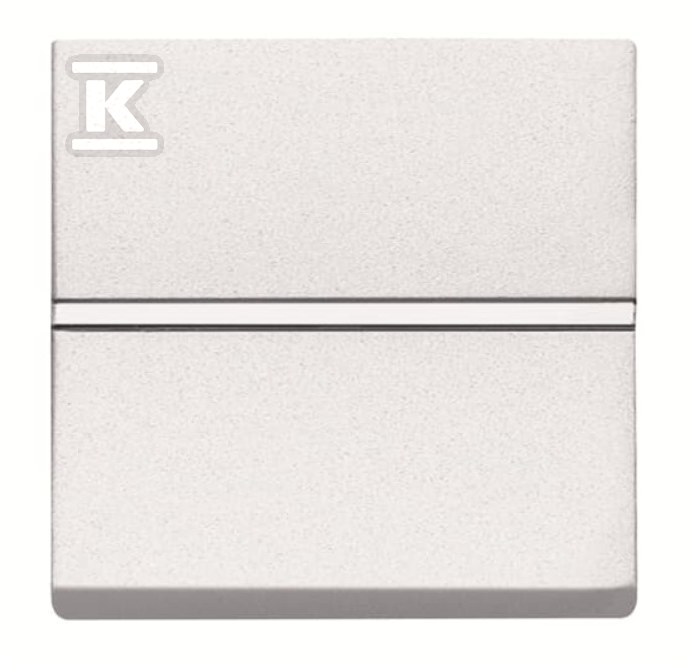

Łącznik schodowy (miechanizm + klawisz) Zenit biały N2202 BL 2CLA220200N1101

Modułowy mechanizm do instalacji schodowej

Łącznik schodowy Zenit w kolorze białym to element systemu modułowego osprzętu elektroinstalacyjnego ABB, przeznaczony do podtynkowego montażu. Konstrukcja składa się z dwóch modułów.

Mechanizm działa w układzie łącznika schodowego (two-way switch), umożliwiając sterowanie oświetleniem z dwóch punktów - klasyczne rozwiązanie na klatkach schodowych, w przedpokojach czy długich korytarzach. Dźwignia typu przycisk wahadłowy zapewnia wyraźny skok i pewność załączenia.

Obudowa wykonana jest z tworzywa termoplastycznego - tworzywo sztuczne, bezhalogenowe, o powierzchni błyszczącej. Kolor biały według RAL 9010 pasuje do większości wnętrz i nie odstaje na tle standardowej stolarki.

Prąd nominalny wynosi 16 AX, napięcie znamionowe 250 V AC, stopień ochrony IP20, a dopuszczalna temperatura pracy mieści się w zakresie -5…+35 °C.

Podłączenie i obsługa

Zaciski typu Plug Clamp (bezśrubowe) pozwalają na szybki montaż przewodów jednodrutowych i wielodrutowych bez narzędzi - wystarczy wsunąć żyłę do otworu, a sprężynowy mechanizm zaciska połączenie. To przyspiesza prace instalacyjne, szczególnie przy większej liczbie punktów.

Podświetlenie orientacyjne

Producent przewidział opcjonalne gniazdo na diodę LED lokacyjną - np. N2192 RJ (230 Vac) lub N2192.1 NG (127 Vac). Po zamontowaniu dioda pełni funkcję orientacyjną: sygnalizuje lokalizację łącznika w ciemności, nie zużywając praktycznie żadnej energii.

Waga i wymiary

Przy wadze zaledwie 33 gramów i wymiarach 44 × 44 × 73 mm mechanizm nie obciąża ściany. Modułowa budowa pozwala na ewentualną rozbudowę instalacji o dodatkowe elementy z serii Zenit - klawisze, ramki czy gniazda.

Produkt objęty deklaracją zgodności CE (nr dokumentu 9AKK106930A5900) i zaklasyfikowany jako Installation switch w systemie ETIM 8 (EC001590). Kod celny 85365080 wskazuje na przynależność do grupy aparatury łączeniowej niskiego napięcia.
