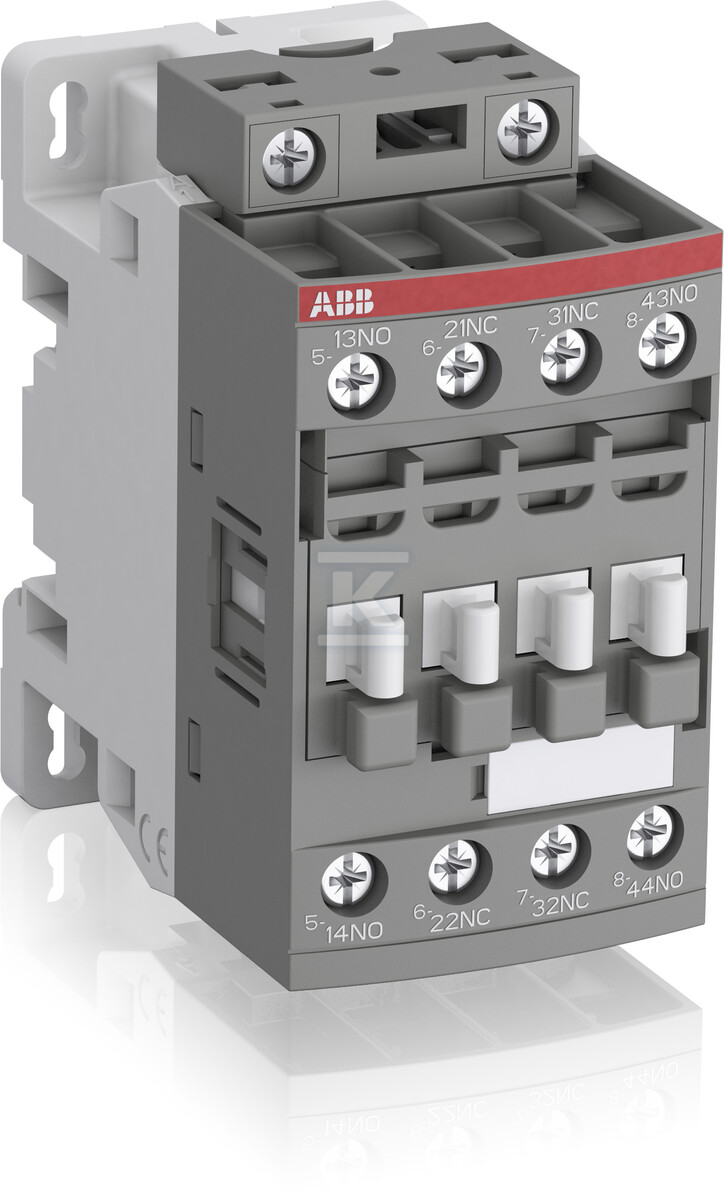

Przekaźnik stycznikowy NF22E-13 100-250V50/60HZ-DC 1SBH137001R1322

Przekaźnik stycznikowy do obwodów pomocniczych i sterowniczych z szerokim zakresem napięcia sterowania

Przekaźnik stycznikowy serii NF przeznaczony jest do załączania obwodów pomocniczych i sterowniczych w instalacjach niskonapięciowych. Wykonanie NF22E-13 to czterobiegunowy stycznik z cewką elektroniczną i wbudowanym zabezpieczeniem przeciwprzepięciowym, który nie wymaga dodatkowych ograniczników. Styki pomocnicze są mechanicznie powiązane zgodnie z załącznikiem L normy IEC 60947-5-1 i oznaczone odpowiednim symbolem na obudowie. Urządzenie pracuje z napięciem sterowania AC/DC w jednym zakresie, co ogranicza liczbę potrzebnych wersji cewki w szafie.

Konstrukcja, montaż i styki

Obudowa ma wymiary 45 mm szerokości, 77 mm głębokości i 86 mm wysokości przy masie ok. 0,27 kg. Montaż przewiduje się na szynie DIN lub na śrubach, a obwód pomocniczy podłącza się za pomocą zacisków śrubowych. Konfiguracja styków to 2 zwierne NO i 2 rozwierne NC, bez styków przełącznych, bez styków zwłocznych ani wyprzedzających. Brak jest obsługi ręcznej, wskaźnika LED oraz złącza interfejsowego. Kompaktowa budowa typu blokowego ułatwia rozbudowę o dodatkowe bloki styków pomocniczych i akcesoria.

• mechanicznie powiązane styki pomocnicze zgodne z IEC 60947-5-1
• zaciski śrubowe obwodu pomocniczego
• montaż na szynie DIN lub śrubowy
• stopień ochrony IP20

Zakres napięcia sterowania i ochrona

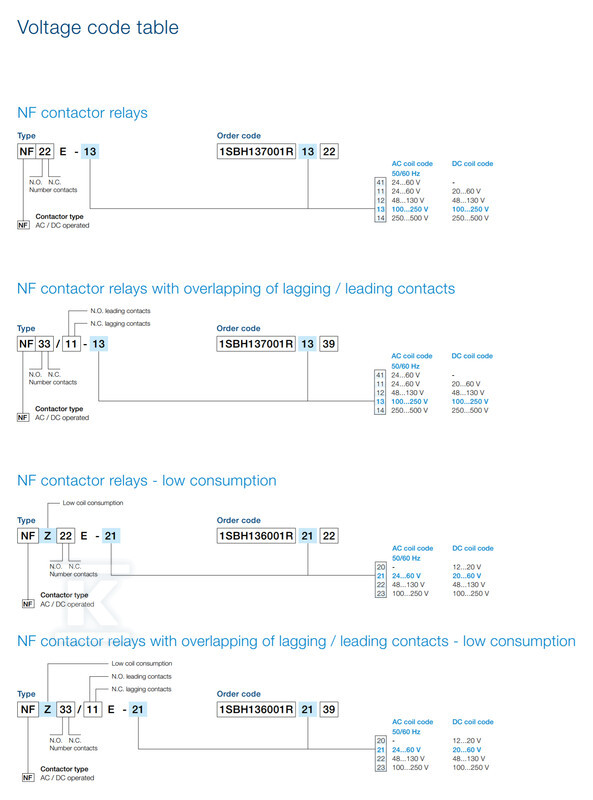

Cewka elektroniczna zapewnia szeroki zakres napięcia sterowania przy zachowaniu niskiego poboru mocy. Dla tego wykonania znamionowe napięcie sterowania Us wynosi 100...250 V AC 50 Hz, 100...250 V AC 60 Hz oraz 100...250 V DC. Rodzaj napięcia sterowania to AC/DC, co pozwala na zasilanie z różnych sieci bez zmiany cewki. Wbudowane zabezpieczenie przeciwprzepięciowe chroni uzwojenie przed przepięciami i umożliwia bezpośrednie sterowanie z PLC przy prądach sterujących od ok. 24 V DC.

• cztery cewki pokrywają cały zakres napięć stosowanych na świecie
• wbudowany ogranicznik przepięć, brak potrzeby dodatkowych elementów
• stabilna praca przy dużych wahaniach napięcia zasilania

Parametry pracy, trwałość i zgodność

Przekaźnik pracuje przy znamionowym napięciu roboczym obwodu pomocniczego 690 V AC. Znamionowy prąd pracy wynosi 3 A przy 400 V, a konwencjonalny prąd termiczny w powietrzu swobodnym to 16 A przy 40 °C. W kategorii AC-15 uzyskuje się ok. 4 A przy 220/240 V, 3 A przy 400/440 V i 2 A przy 690 V. Wytrzymałość udarowa izolacji to 6 kV. Urządzenie spełnia wymagania IEC 60947-5-1, EN 60947-5-1, UL 508 oraz CSA C22.2 No.14. Zakres temperatur pracy od -60 °C do +80 °C pozwala na zastosowanie w różnych warunkach środowiskowych, a czas załączenia i wyłączenia utrzymuje się na poziomie kilkudziesięciu milisekund.
