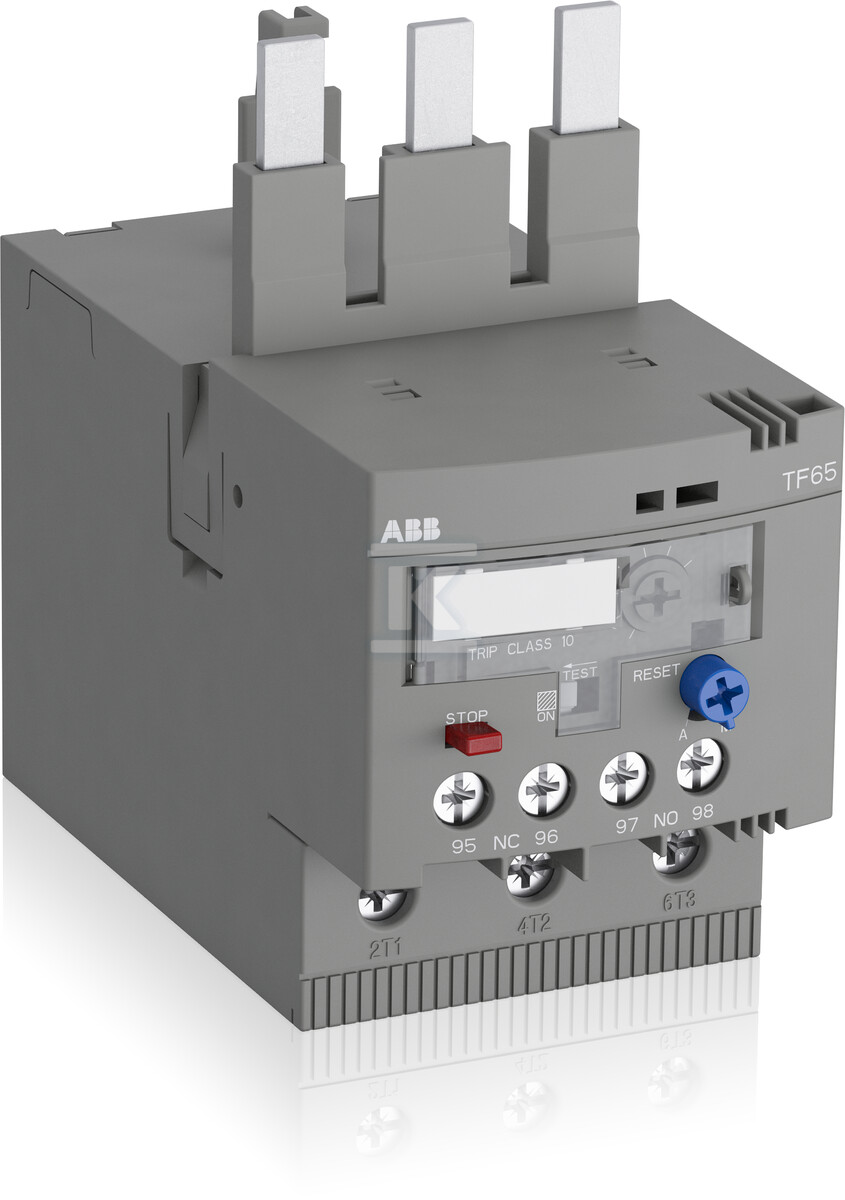

Przekaźnik termiczny TF65-40 1SAZ811201R1003

Zabezpieczenie silnika przed przeciążeniem i zanikiem fazy w zakresie 30 ... 40 A

Przekaźnik termiczny TF65-40 to elektromechaniczne urządzenie zabezpieczające obwód główny silnika. Reaguje na przeciążenie oraz na zanik fazy zgodnie z IEC/EN 60947-4-1 i pozwala utrzymać ciągłość pracy napędu w instalacjach trój- i jednofazowych. Nastawa prądu w zakresie 30 ... 40 A umożliwia dopasowanie do konkretnego silnika, a klasa wyzwalania 10 zapewnia selektywną ochronę przy rozruchach o podwyższonym poborze prądu.

Urządzenie pracuje z maksymalnym znamionowym napięciem pracy Ue 690 V w obwodzie głównym i 600 V AC/DC w obwodzie pomocniczym. Kompensacja temperaturowa utrzymuje stabilność zadziałania w szerokim zakresie temperatur otoczenia od -40 °C do +70 °C, a mechanizm trip-free uniemożliwia zablokowanie styku w przypadku przeciążenia.

Montaż bezpośredni i kompatybilność ze stycznikami

Przekaźnik przeznaczony jest do montażu bezpośredniego na stycznikach blokowych. W praktyce oznacza to szybką zabudowę bez dodatkowych szyn czy adapterów w szafie sterowniczej. Producent wskazuje współpracę z AF40, AF52 i AF65, co pokrywa typowe rozmiary styczników w automatyce przemysłowej.

Połączenie obwodu głównego realizowane jest za pomocą zacisków śrubowych. Przewody sztywne i elastyczne do 35 mm2, z tulejkami lub bez, mieszczą się w zakresie podanym dla zacisków głównych, a dla obwodu pomocniczego przewidziano przekroje 0,75 ... 2,5 mm2. Długość odizolowania to 17 mm dla obwodu głównego i 9 mm dla pomocniczego, a moment dokręcania wynosi 4,0 ... 4,5 N·m dla zacisków głównych i 1 ... 1,2 N·m dla pomocniczych. Pozycja montażu od 1 do 6 pozwala na instalację w różnych orientacjach.

Wymiary gabarytowe to szerokość 54,9 mm, wysokość 101,4 mm i głębokość 106,9 mm przy masie 0,372 kg, co ułatwia zabudowę w gęstych rozdzielnicach.

Funkcje zabezpieczające i sygnalizacja

Zabezpieczenie termiczne oparte jest na bimetalu z kompensacją temperatury. Wrażliwość na zanik fazy jest zgodna z normą IEC/EN 60947-4-1, a wskaźnik zadziałania widoczny jest z przodu obudowy. Funkcje TEST i STOP pozwalają na ręczne sprawdzenie działania i natychmiastowe wyłączenie bez demontażu.

Reset można wybrać jako ręczny lub automatyczny. Na froncie znajduje się przycisk kasowania, a wejście sygnału kasowania nie jest przewidziane. Styk sygnalizacyjny NO i styk wyzwalający NC są wbudowane, co daje możliwość przekazania informacji o zadziałaniu do układu sterowania. Liczba styków pomocniczych to 1 zwierny i 1 rozwierny, a w dokumentacji producenta pojawia się również informacja o styku przełącznym.

Stopień ochrony obudowy to IP20, a zacisków obwodu głównego IP10. Klasa zanieczyszczenia 3 odpowiada typowym warunkom przemysłowym.

Parametry elektryczne i warunki pracy

Przekaźnik ma trzy bieguny chronione, znamionowy prąd pracy 40 A przy AC-3 i zakres nastawy 30 ... 40 A. Napięcie izolacji wynosi 690 V, a wytrzymałość udarowa to 8 kV dla obwodu głównego i 6 kV dla pomocniczego. Straty mocy w warunkach znamionowych to 2,1 ... 3,7 W na biegun.

Dla obwodu pomocniczego podano prądy umowne w powietrzu 6 A dla styku NC i 4 A dla NO. Prądy robocze AC-15 i DC-13 są zróżnicowane w zależności od napięcia, co pozwala na sterowanie stycznikami i przekaźnikami pomocniczymi bez dodatkowych przekaźników pośrednich.

Zgodność deklarowana jest z IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1 oraz UL 60947-1 i UL 60947-4-1. Temperatura przechowywania to -50 ... +80 °C, a maksymalna wysokość pracy to 2000 m n.p.m.
