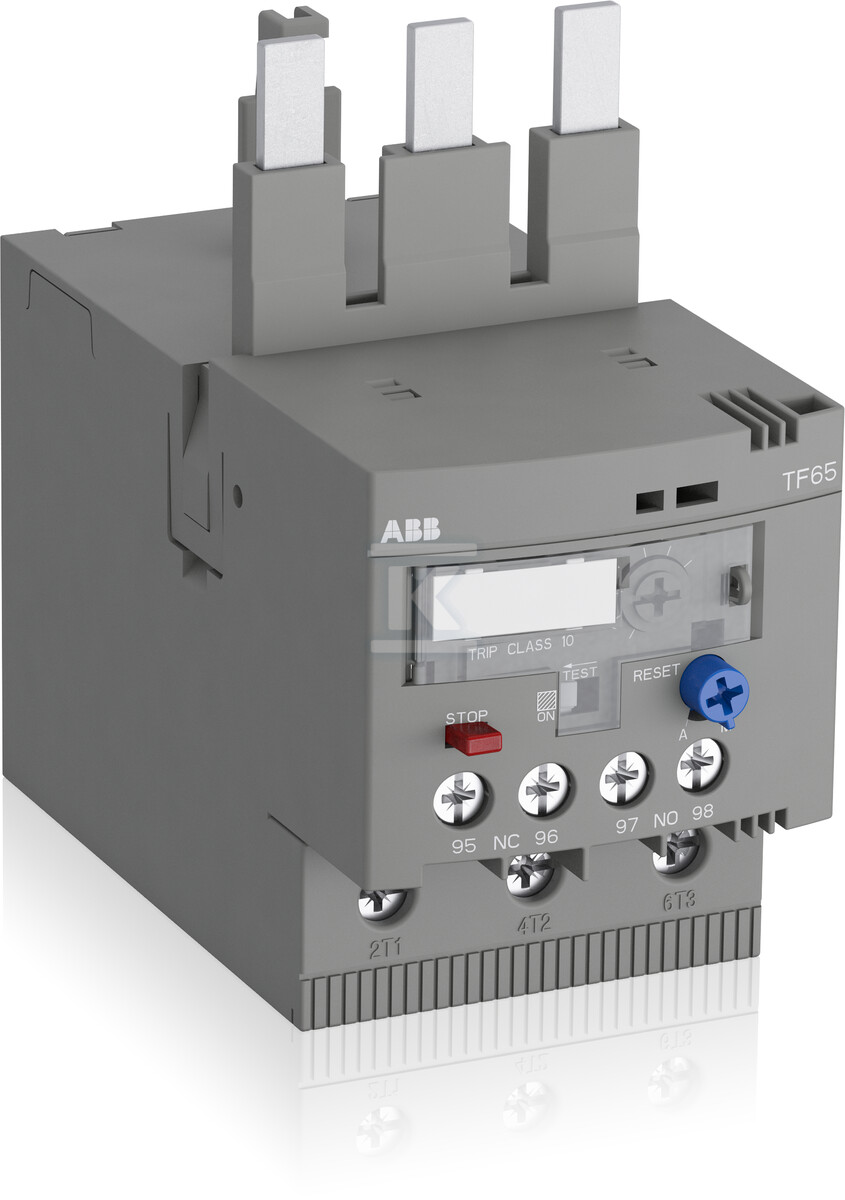

Przekaźnik termiczny TF65-67 1SAZ811201R1007

Zabezpieczenie silników przed przeciążeniem cieplnym w układach rozruchowych

Zabezpieczenie silników asynchronicznych przed skutkami przeciążenia i zaniku fazy w rozdzielnicach i szafach sterowniczych to podstawowe zadanie tego przekaźnika termicznego serii TF65. Urządzenie współpracuje bezpośrednio ze stycznikami AF40, AF52 i AF65, tworząc kompaktowy układ rozruchowy bez dodatkowych adapterów. Nastawa prądu w zakresie 57 ... 67 A pozwala dopasować ochronę do konkretnego napędu, a wbudowane styki sygnalizacyjne przekazują informację o stanie pracy do systemu nadzoru.

Montaż bezpośredni i budowa

Przekaźnik montuje się bezpośrednio na styczniku, co skraca czas instalacji i ogranicza zajmowaną przestrzeń w szafie. Połączenie obwodu głównego realizowane jest śrubowo, z możliwością podłączenia przewodów elastycznych z tulejką 2,5 ... 10 mm2. Obudowa ma wymiary 54,9 mm szerokości, 101,4 mm wysokości i 106,9 mm głębokości, a masa netto wynosi 0,382 kg. Dzięki temu element łatwo mieści się w standardowych rozdzielnicach przemysłowych. Stopień ochrony obudowy to IP20, a zacisków obwodu głównego IP10.

Ochrona termiczna, nastawa i sygnalizacja

Wyzwalanie termiczne klasy 10 zapewnia selektywne działanie przy przeciążeniu, z opóźnieniem dostosowanym do rozruchu silników. Kompensacja temperaturowa utrzymuje stabilność nastawy w zmieniających się warunkach otoczenia, a wrażliwość na zanik fazy zgodna z IEC/EN 60947-4-1 chroni silnik przed pracą niesymetryczną.

Użytkownik ma wybór między resetowaniem ręcznym a automatycznym, z przyciskiem kasowania na froncie. Funkcje TEST i STOP oraz wyraźne wskazanie rozłączenia ułatwiają diagnostykę i serwis. Przekaźnik nadaje się do instalacji trójfazowych i jednofazowych.

Sygnalizacja stanu realizowana jest przez dwa styki pomocnicze: 1 zwierny NO i 1 rozwierny NC. Pozwalają one na przekazanie informacji o zadziałaniu do stycznika lub systemu sterowania bez dodatkowych przekaźników.

Warunki pracy i zgodność normatywna

Urządzenie pracuje przy znamionowym napięciu izolacji 690 V, a obwód główny jest przystosowany do 690 V AC i 440 V DC. Obwód pomocniczy obsługuje do 600 V AC/DC. Znamionowy prąd roboczy wynosi 67 A przy AC-3, a zakres regulacji 57 ... 67 A pokrywa typowe moce silników współpracujących ze stycznikami AF40/AF52/AF65.

Zakres temperatur pracy to -25 ... +60 °C, z kompensacją zmian temperatury otoczenia. Stopień zanieczyszczenia 3 oraz odporność na wibracje i udary mechaniczne pozwalają na zastosowanie w typowych warunkach przemysłowych.

Zgodność potwierdzają normy IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1 oraz aprobaty UL 60947-1 i UL 60947-4-1. Straty mocy na biegun przy warunkach znamionowych to 2,5 ... 3,4 W, a moment dokręcania zacisków pomocniczych wynosi 1 ... 1,2 N·m.
