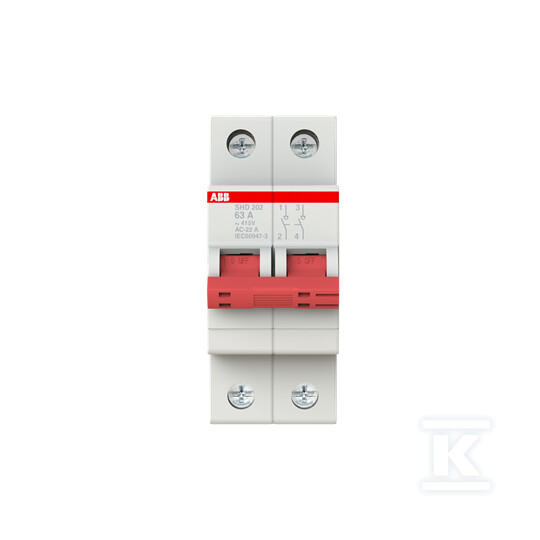

Rozłącznik izolacyjny SHD202/63 2P 63A 2CDD272111R0063
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Rozłącznik izolacyjny SHD202/63 2P 63A 2CDD272111R0063
Bezpieczne odłączanie i izolacja obwodów w rozdzielnicach modułowych
Rozłącznik modułowy dwubiegunowy 63 A przeznaczony jest do ręcznego odłączania i izolacji obwodów w instalacjach niskiego napięcia. Konstrukcja pozwala na szybkie i wyraźne rozłączenie dwóch torów prądowych jednocześnie, co jest wymagane przy pracach konserwacyjnych, przeglądach i awaryjnym wyłączaniu zasilania. Aparat pracuje zarówno w obwodach AC, jak i DC w zakresie do 415 V AC oraz 125 V DC, z minimalnym napięciem znamionowym 12 V. Trwały nadruk laserowy oraz duża wytrzymałość mechaniczna i elektryczna przekładają się na stabilną pracę w rozdzielnicach przemysłowych i obiektowych.
Konstrukcja i montaż na szynie DIN
Urządzenie montuje się na standardowej szynie DIN TS35. Szerokość odpowiada 2 modułom, 35 mm, przy wysokości 85 mm i głębokości wbudowania 69 mm. Masa netto to ok. 0,15 kg. Obudowa zapewnia stopień ochrony IP20, a z pokrywą IP40. Klasa izolacji I, grupa izolacyjna RAL 7035, kategoria przepięciowa III i stopień zanieczyszczenia 3.
Złącza umożliwiają podłączenie przewodów elastycznych 0,75…16 mm2 oraz sztywnych 0,75…25 mm2, z momentem dokręcania 2 N·m. W praktyce oznacza to kompatybilność z typowymi przekrojami stosowanymi w rozdzielnicach mieszkaniowych i przemysłowych bez konieczności dodatkowych końcówek. Brak styków pomocniczych, 2 styki NO, 0 styków NC, upraszcza schematy i ogranicza liczbę elementów do obsługi.
Parametry pracy i trwałość
Prąd znamionowy wynosi 63 A przy częstotliwości 50/60 Hz. Wytrzymałość mechaniczna to 20 000 cykli łączeniowych, a elektryczna 10 000 cykli AC. Straty mocy na biegun przy warunkach znamionowych to ok. 5,03 W. Warunkowy prąd zwarciowy wynosi 10 kA, a znamionowa zdolność łączeniowa 25 kA.
Napięcie udarowe wytrzymywane Uimp to 6,2 kV na poziomie morza, co zapewnia odporność na przepięcia w sieciach instalacyjnych. Zakres temperatur pracy to -25 °C…+55 °C, a przechowywania -40 °C…+70 °C. Parametry te pozwalają na montaż w pomieszczeniach technicznych, rozdzielnicach zewnętrznych z osłoną oraz w aplikacjach z ograniczoną wentylacją.
Zaprojektowany zgodnie z IEC/EN 60947-3 oraz EN45555, aparat spełnia wymagania dla rozłączników izolacyjnych z właściwościami odłączającymi. Konstrukcja ukierunkowana jest na długą trwałość i ograniczenie odpadów niebezpiecznych.
Zastosowanie w instalacjach AC i DC
Rozłącznik sprawdza się jako odłącznik główny lub obwodów pomocniczych w panelach dystrybucyjnych, gdzie wymagane jest pewne i widoczne rozłączenie przed dostępem do urządzeń. Dwubiegunowe rozłączenie umożliwia izolację obwodów jednofazowych z neutralnym oraz obwodów DC.
Możliwość pracy w układach AC-22A i DC-21A, dowolne położenie montażowe ułatwiają integrację w istniejących rozdzielnicach ABB. Dzięki temu instalator uzyskuje szybki montaż, a użytkownik końcowy bezpieczny dostęp do izolacji bez dodatkowych narzędzi.
