Rozłącznik izolacyjny SHD203/40 3P 40A 2CDD273111R0040

Rozwiązanie do bezpiecznego odłączania obwodów trójfazowych w rozdzielnicach modułowych

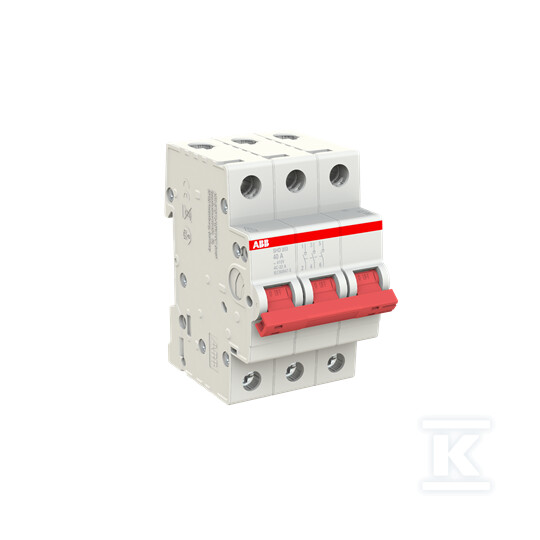

Trójbiegunowy rozłącznik izolacyjny 3P 40 A przeznaczony jest do ręcznego odłączania obwodów w instalacjach przemysłowych, obiektowych i rozdzielnicach modułowych. Pracuje w sieci AC z napięciem znamionowym 415 V, przy minimalnym napięciu znamionowym 12 V, i zapewnia wyraźne, wymuszone otwarcie styków zgodnie z DIN VDE 0113. Dźwignia w kolorze czerwonym z oznaczeniem I / O wykonana jest z materiału izolacyjnego grupy II, jest uszczelnialna i pozwala na szybką identyfikację stanu załączenia. Obudowa w kolorze szarym ma trwały nadruk laserowy, a całość charakteryzuje się dużą wytrzymałością mechaniczną i elektryczną.

Budowa i montaż

Urządzenie zajmuje szerokość 3 modułów, ma szerokość 52,5 mm, wysokość 85 mm i głębokość wbudowania 69 mm. Montaż odbywa się na szynie DIN zgodnie z wymiarowaniem DIN 43880. Zaciski śrubowe typu Cable Clamp przyjmują przewody elastyczne 0,75 ... 16 mm2, sztywne 0,75 ... 25 mm2 oraz skrętki 0,75 ... 25 mm2. Zalecany moment dokręcania wynosi 2 N·m, a do obsługi zacisków rekomendowany jest śrubokręt Pozidriv 2. Typ dźwigni to Toggle, a typ przełącznika to Off. Stopień ochrony części czołowej to IP20, przy czym obudowa z pokrywą zapewnia IP40. Temperatura pracy to -25 ... +55 °C, a przechowywania -40 ... +70 °C.

Zastosowanie i parametry pracy

Rozłącznik przeznaczony jest do kategorii użytkowania AC-22A, czyli przełączania mieszanych obciążeń rezystancyjnych i indukcyjnych, w tym umiarkowanych przeciążeń, przy częstym załączaniu. Trwałość mechaniczna wynosi 20 000 cykli, a wytrzymałość łączeniowa 10 000 cykli AC. Liczba styków zwiernych to 3, bez styków pomocniczych. Znamionowy prąd ciągły to 40 A, a znamionowa zdolność łączeniowa podana w danych ETIM to 25 kA. Zgodnie z kartą katalogową znamionowy warunkowy prąd zwarciowy wynosi 10 kA, a napięcie udarowe wytrzymywane to 4 kV, przy 5 kV na wysokości 2000 m i 6,2 kV na poziomie morza. Kategoria przepięciowa to III, a stopień zanieczyszczenia 3. Straty mocy na biegun przy warunkach znamionowych to 2,53 W.

Bezpieczeństwo i zgodność

Wymuszone rozwarcie styków zapewnia izolację galwaniczną po wyłączeniu, co jest istotne przy pracach konserwacyjnych i serwisowych. Dźwignia jest uszczelnialna, co pozwala na zabezpieczenie przed nieautoryzowaną zmianą położenia. Brak lampki sygnalizacyjnej upraszcza konstrukcję i ogranicza elementy wymagające obsługi. Urządzenie pracuje w zakresie częstotliwości 50 / 60 Hz, a maksymalne napięcie pracy operacyjnej to 436 V AC. Wymiary i masa netto 0,225 kg ułatwiają zabudowę w szafach rozdzielczych bez nadmiernego obciążenia szyny.
