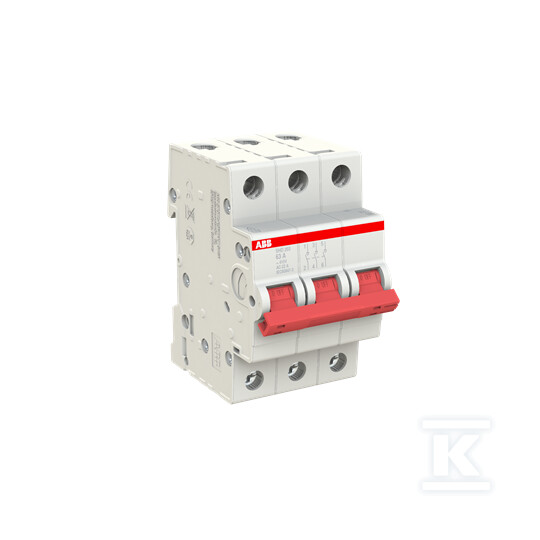

Rozłącznik izolacyjny SHD203/63 3P 63A 2CDD273111R0063

Rozłącznik izolacyjny 3-biegunowy do ręcznego odłączania obwodów niskiego napięcia

Modułowy rozłącznik izolacyjny 3P o prądzie znamionowym 63 A przeznaczony jest do bezpiecznego odłączania i izolacji obwodów trójfazowych w instalacjach budynkowych i przemysłowych. Urządzenie pozwala na pełne odłączenie trzech faz jednocześnie, co zapewnia brak napięcia na zaciskach podczas prac konserwacyjnych, przeglądów lub w sytuacjach awaryjnych. Dzięki konstrukcji przystosowanej do montażu na szynie DIN TH35 sprawdza się jako rozłącznik główny w rozdzielnicach i panelach sterowniczych, a także jako element sekcjonujący poszczególne obwody.

Budowa, montaż i obsługa

Obudowa w kolorze szarym zajmuje szerokość 3 modułów i ma głębokość wbudowania 69 mm. Wymiary produktu to 52,5 mm szerokości, 85 mm wysokości i 69 mm głębokości, przy masie 0,225 kg. Dźwignia w kolorze czerwonym z oznaczeniem I / O wykonana jest z materiału Insulation Group II i jest plombowalna, co ułatwia zabezpieczenie pozycji wyłączonej. Nadruk laserowy na froncie zapewnia trwałe oznakowanie.

Przyłącza główne to zaciski śrubowe typu Cable Clamp. Akceptują przewody elastyczne 0,75 ... 16 mm2, sztywne 0,75 ... 25 mm2 oraz skrętkę 0,75 ... 25 mm2. Zalecany moment dokręcania wynosi 2 N·m, a do obsługi służy śrubokręt Pozidriv 2. Konstrukcja zgodna z DIN 43880 umożliwia montaż w standardowych rozdzielnicach, a niewypadające, utopione śruby ułatwiają instalację.

Parametry elektryczne i trwałość pracy

Urządzenie pracuje w sieci AC w zakresie od minimalnego napięcia znamionowego 12 V do 415 V, z maksymalnym napięciem pracy 440 V. Znamionowy prąd ciągły wynosi 63 A, a kategoria użytkowania AC-22A obejmuje łączenie obciążeń mieszanych rezystancyjno-indukcyjnych z umiarkowanymi przeciążeniami przy częstej pracy.

Wytrzymałość łączeniowa to 10 000 cykli AC, a trwałość mechaniczna sięga 20 000 cykli. Napięcie udarowe wytrzymywane wynosi 6,2 kV, a znamionowa zdolność łączeniowa to 25 kA. Warunki pracy obejmują temperaturę otoczenia od -25 °C do +55 °C, a stopień ochrony części czołowej to IP20, z obudową IP40. Brak styków pomocniczych i sygnalizacji świetlnej upraszcza schematy sterowania.

Zastosowanie i zgodność normatywna

Rozłącznik nadaje się do izolacji obwodów zasilających maszyny, linie technologiczne oraz instalacje oświetleniowe i siłowe, gdzie wymagane jest wyraźne i pewne odłączenie napięcia. Może pełnić funkcję rozłącznika głównego w tablicach rozdzielczych dzięki wymuszonemu otwarciu styków.

Produkt spełnia wymagania normy IEC/EN 60947-3 dla rozłączników, odłączników i zestawów łączników bezpiecznikowych, posiada oznaczenie CE oraz deklarację RoHS. Współczynnik recyklingu obudowy wynosi 83,9 %, a trwała konstrukcja wspiera długi okres eksploatacji w warunkach przemysłowych.
