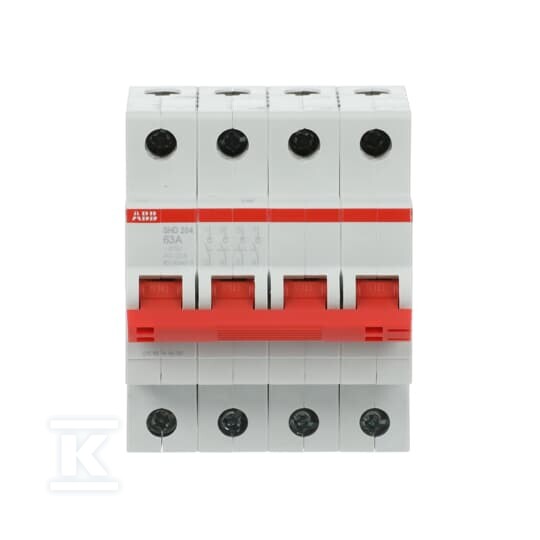

Rozłącznik izolacyjny SHD204/63 4P 63A 2CDD274111R0063

Cztero-biegunowy rozłącznik izolacyjny do rozdzielnic niskiego napięcia

Cztero-biegunowe urządzenie do odłączania obwodów prądu przemiennego o prądzie znamionowym 63 A, przeznaczone do montażu w rozdzielnicach jako rozłącznik główny lub do sterowania poszczególnymi obwodami. Sterowanie odbywa się ręcznie dźwignią z wyraźnym oznaczeniem I/O, co pozwala na szybkie i jednoznaczne wyłączenie zasilania przed pracami serwisowymi. Konstrukcja modułowa z serii SHD200, rozwijająca system pro M compact, zapewnia trwały nadruk laserowy oraz dużą wytrzymałość mechaniczną i elektryczną.

Budowa i parametry pracy

Urządzenie ma cztery bieguny w konfiguracji 4NO i zajmuje szerokość czterech modułów 18 mm, czyli ok. 70 mm szerokości przy wysokości 85 mm i głębokości zabudowy 69 mm. Masa netto to ok. 0,3 kg. Obudowa kompletna, z części czołową o stopniu ochrony IP20, przeznaczona do montażu w tablicy z osłoną zapewniającą IP40. Przyłącza obwodu głównego to połączenie śrubowe z zaciskami przystosowanymi do przewodów elastycznych 0,75-16 mm2, sztywnych 0,75-25 mm2 i wielodrutowych 0,75-25 mm2, z momentem dokręcania 2 N·m.

Napięcie znamionowe pracy to 415 V AC, z minimalnym napięciem znamionowym 12 V i maksymalnym znamionowym napięciem pracy do 440 V AC. Warunkowy prąd zwarciowy wynosi 10 kA, a napięcie udarowe wytrzymywane to 4 kV. Straty mocy na biegun to ok. 5,03 W. Trwałość mechaniczna to 20 000 cykli, a elektryczna 10 000 cykli AC. Kategoria przepięciowa III. Zakres temperatur pracy to -25 °C do +55 °C, a przechowywania -40 °C do +70 °C. Odporność na wibracje 5 g w 20 cyklach 5-150-5 Hz przy obciążeniu 0,8 In oraz odporność na udar 25 g / 2 udary / 13 ms.

Montaż i zastosowanie w rozdzielnicy

Rozłącznik montuje się na standardowej szynie DIN TH35. Dzięki czterobiegunowej budowie umożliwia jednoczesne odłączenie trzech faz i przewodu neutralnego, co jest wymagane przy pracach konserwacyjnych i eksploatacyjnych. Stosowany jako rozłącznik główny w rozdzielnicach budynkowych i przemysłowych niskiego napięcia, zapewnia bezpieczne przerwanie zasilania przy pracy znamionowej. Brak styków pomocniczych zwiernych, rozwiernych i przełącznych upraszcza schemat i ogranicza liczbę połączeń.

W praktyce instalator zyskuje szybki montaż, czytelne oznaczenie położenia i możliwość plombowania dźwigni. Dla użytkownika końcowego oznacza to możliwość całkowitego odizolowania obwodu bez demontażu osprzętu, co podnosi bezpieczeństwo przy przeglądach i awariach.

Bezpieczeństwo i zgodność z normami

Urządzenie spełnia wymagania IEC/EN 60947-3 dla rozłączników, odłączników i zestawów łączników bezpiecznikowych. Zapewnia wymuszone otwarcie styków zgodnie z DIN VDE 0113. Deklaracja zgodności CE oraz informacje RoHS i REACH potwierdzają zgodność z wymogami rynku europejskiego. Trwały nadruk laserowy utrzymuje czytelność oznaczeń przez cały okres eksploatacji, a materiały izolacyjne klasy I w kolorze RAL 7035 zapewniają stabilność wymiarową w typowych warunkach rozdzielnicy.
