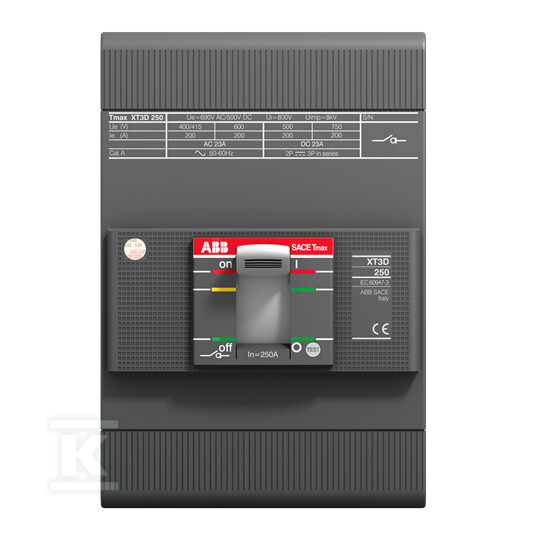

Rozłącznik kompaktowy XT3D 250 3p F F 1SDA068210R1

Rozłącznik mocy do izolacji i bezpiecznego odłączania obwodów niskiego napięcia

Trójbiegunowy rozłącznik kompaktowy z serii SACE Tmax XT przeznaczony jest do pracy jako rozłącznik główny w rozdzielnicach niskiego napięcia. Znamionowy prąd ciągły 250 A oraz maksymalne znamionowe napięcie pracy 690 V AC pozwalają na odłączanie i izolację obwodów mocy w instalacjach przemysłowych i budynkowych. Urządzenie ma stały montaż, przednie zaciski i jest budowane jako rozłącznik, nie jako wyłącznik awaryjny ani rozłącznik serwisowy.

Budowa i montaż

Obudowa ma wymiary 105 mm szerokości, 150 mm wysokości i 70 mm głębokości, co umożliwia montaż w standardowych tablicach rozdzielczych. Konstrukcja jest urządzeniem mocowanym na stałe, przeznaczonym do instalacji w rozdzielnicach, z przednim podłączeniem styków głównych w wykonaniu bolcowym. Stopień ochrony strony czołowej to IP20, a klasyfikacja NEMA to 1. Element sterowniczy w kolorze białym wyposażono w mechanizm ryglujący. W standardzie nie ma wbudowanego napędu silnikowego ani styków pomocniczych zwiernych, rozwiernych ani przełącznych. Napęd silnikowy jest dostępny opcjonalnie jako akcesorium, co pozwala na zdalne sterowanie w systemach automatyki.

Parametry elektryczne i wytrzymałość

Znamionowy prąd ciągły Iu wynosi 250 A w zakresie 250 ... 250 A, a znamionowy prąd ciągły dla AC-21 przy 400 V to 250 A. Napięcie pracy mieści się w zakresie 0 ... 690 V, z maksymalnym znamionowym napięciem pracy Ue AC 690 V. Znamionowe napięcie izolacji to 800 V, a wytrzymałość napięciowa udarowa 8 kV. Znamionowy wytrzymywany prąd krótkotrwały Icw wynosi 3 kA. Straty mocy w warunkach znamionowych to 17,8 W na biegun. Częstotliwość pracy 50 / 60 Hz. Trwałość mechaniczna to 25 000 cykli, a elektryczna 8 000 cykli przy 120 cyklach na godzinę. Czas otwarcia wynosi 15 ms. Zaciski główne przyjmują szyny 85 ... 192 mm2, moment dokręcania 8 N·m.

Zastosowanie i kompatybilność

Rozłącznik pełni funkcję rozłącznika głównego i nadaje się do izolacji zasilania w układach dystrybucji do 690 V AC oraz 500 V DC. Sprawdzi się w obwodach z obciążeniami AC-23, w tym napędami silnikowymi do mocy odpowiadającej 110 kW przy 400 V. Brak przeznaczenia jako wyłącznik awaryjny, rozłącznik bezpieczeństwa, rozłącznik remontowy ani przełącznik nawrotny precyzuje jego rolę wyłącznie jako elementu odłączającego. Zgodność z IEC 60947 zapewnia stosowanie w aparaturze rozdzielczej zgodnie z normami niskiego napięcia.
