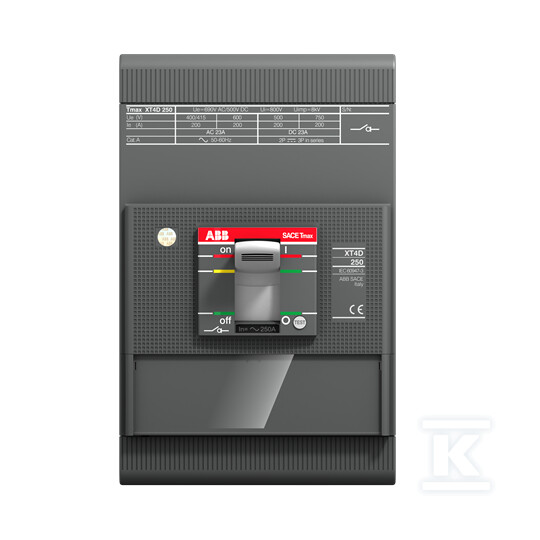

Rozłącznik kompaktowy XT4D 250 3p F F 1SDA068212R1

Trzybiegunowy rozłącznik mocy do rozdzielnic niskiego napięcia

Rozłącznik kompaktowy z serii Tmax XT przeznaczony jest do izolacji i bezpiecznego odłączania obwodów w rozdzielnicach niskiego napięcia. Wersja XT4D 250 3p F F to konstrukcja stała z przednimi zaciskami, bez wbudowanego wyzwalacza, z przełącznikiem w kolorze białym. Urządzenie pracuje jako rozłącznik główny, bez funkcji zabezpieczenia zwarciowo-przeciążeniowego, i nadaje się do montażu w tablicach rozdzielczych przy płaskim mocowaniu.

Budowa i montaż

Urządzenie ma budowę stałą, mocowaną na stałe, z przednimi zaciskami typu FF ułatwiającymi podłączenie przewodów. Rodzaj połączenia styków głównych to połączenie bolcowe. Wymiary obudowy to szerokość 105 mm, wysokość 160 mm i głębokość 82,5 mm, masa netto ok. 2,086 kg. Strona czołowa ma stopień ochrony IP20, klasa NEMA 1. Element sterowniczy w formie dźwigni przełącznika jest biały. Rozłącznik jest przystosowany do instalacji w tablicach rozdzielczych, odpowiedni do montażu płaskiego, bez możliwości montażu czołowego centralnie ani 4-otworowego. Kompatybilność z kłódkami pozwala na blokadę położenia.

Parametry elektryczne i zastosowanie

Znamionowy prąd ciągły Iu wynosi 250 A, również dla AC-21 przy 400 V. Maksymalne znamionowe napięcie pracy Ue AC to 690 V, z napięciem izolacji Ui 1000 V i wytrzymałością udarową Uimp 8 kV. Znamionowy prąd wytrzymywany krótkotrwały Icw to 3,6 kA przez 1 s. W kategorii AC-23 przy 400 V znamionowa moc pracy wynosi 110 kW, co pozwala na sterowanie i odłączanie napędów silnikowych do tej mocy. Zgodność z IEC 60947-2 potwierdza zastosowanie w obwodach mocy. Rozłącznik służy jako rozłącznik główny do izolacji obwodów zasilających i silnikowych do 250 A, do bezpiecznego odłączania przy pracach konserwacyjnych tam, gdzie nie jest wymagana funkcja wyzwalacza.

Opcje rozszerzające i kompatybilność

Wersja podstawowa jest dostarczana bez styków pomocniczych zwiernych, rozwiernych i przełącznych, bez wbudowanego napędu silnikowego. Napęd silnikowy jest dostępny jako opcja dodatkowa, co umożliwia zdalne załączanie i wyłączanie w ramach systemu rozdzielczego. Konstrukcja z serii Tmax XT zapewnia wspólne wymiary i możliwości wyposażenia z wyłącznikami kompaktowymi tej rodziny, ułatwiając integrację w istniejących rozdzielniach.
