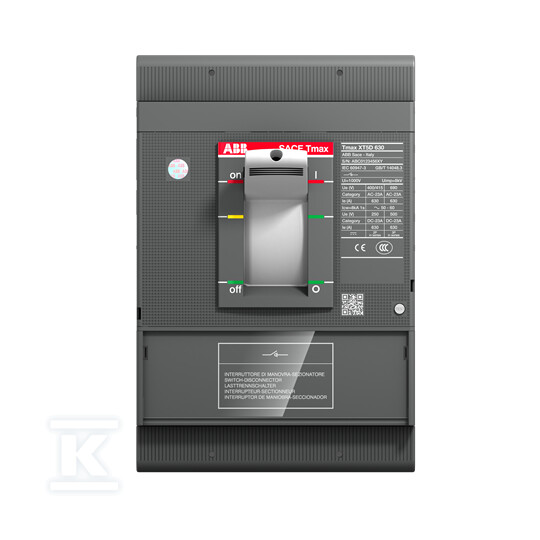

Rozłącznik kompaktowy XT5D 400 3p F F 1SDA100546R1

Rozłącznik mocy Tmax XT5D do rozdzielnic do 690 V AC

Rozłącznik kompaktowy z serii Tmax XT przeznaczony do odłączania obwodów w rozdzielnicach przemysłowych i obiektowych. Trzybiegunowa konstrukcja z przednimi zaciskami zapewnia szybki dostęp do połączeń przy montażu na płycie rozdzielnicy. Urządzenie mocowane na stałe, bez wbudowanego napędu silnikowego, z białym elementem sterowniczym i mechanizmem ryglującym, pozwala na bezpieczne blokowanie położenia w pozycji otwartej lub zamkniętej.

Budowa, wymiary i montaż

Urządzenie ma kompaktowe gabaryty: szerokość 140 mm, wysokość 205 mm, głębokość 103,5 mm przy masie ok. 4,775 kg. Budowa na stałe, do instalacji w tablicach rozdzielczych, z przednimi zaciskami głównymi typu połączenie bolcowe. Strona czołowa zapewnia stopień ochrony IP20, a całość odpowiada klasie NEMA 4. Kolor elementu sterowniczego biały. Brak możliwości montażu czołowego centralnie, montażu 4-otworowego ani montażu pośredniego. Liczba styków pomocniczych zwiernych, rozwiernych i przełącznych wynosi 0.

Parametry elektryczne i zastosowanie jako rozłącznik główny

Rozłącznik 3-biegunowy o znamionowym prądzie ciągłym Iu 400 A, z maksymalnym znamionowym napięciem pracy Ue AC 690 V. Znamionowy prąd ciągły dla AC-21 400 V wynosi 400 A, dla AC-23 400 V również 400 A. Znamionowy wytrzymywany prąd krótkotrwały Icw to 5 kA. Przeznaczony jako rozłącznik główny, nie jako rozłącznik bezpieczeństwa, remontowy ani wyłącznik awaryjny. Nie jest przełącznikiem nawrotnym. Rodzaj elementu wykonawczego to przełącznik.

• odłączenie obwodów mocy w rozdzielnicach niskiego napięcia
• izolacja sekcji zasilania przy pracach konserwacyjnych
• zastosowanie w układach wymagających widocznego zerowania obwodu
• kompatybilność wymiarowa z wyłącznikami Tmax XT, co ułatwia planowanie rozdzielnicy

Opcje wyposażenia i kompatybilność systemowa

Urządzenie nie ma wbudowanego napędu silnikowego, ale napęd silnikowy jest dostępny opcjonalnie. Podobnie opcjonalny jest wyzwalacz napięciowy. Brak styków pomocniczych w standardzie. Konstrukcja pozwala na rozbudowę o akcesoria z rodziny Tmax XT, zachowując te same wymiary i sposób montażu. Zgodność z normami IEC, seria XT5, klasa przerwania D.
