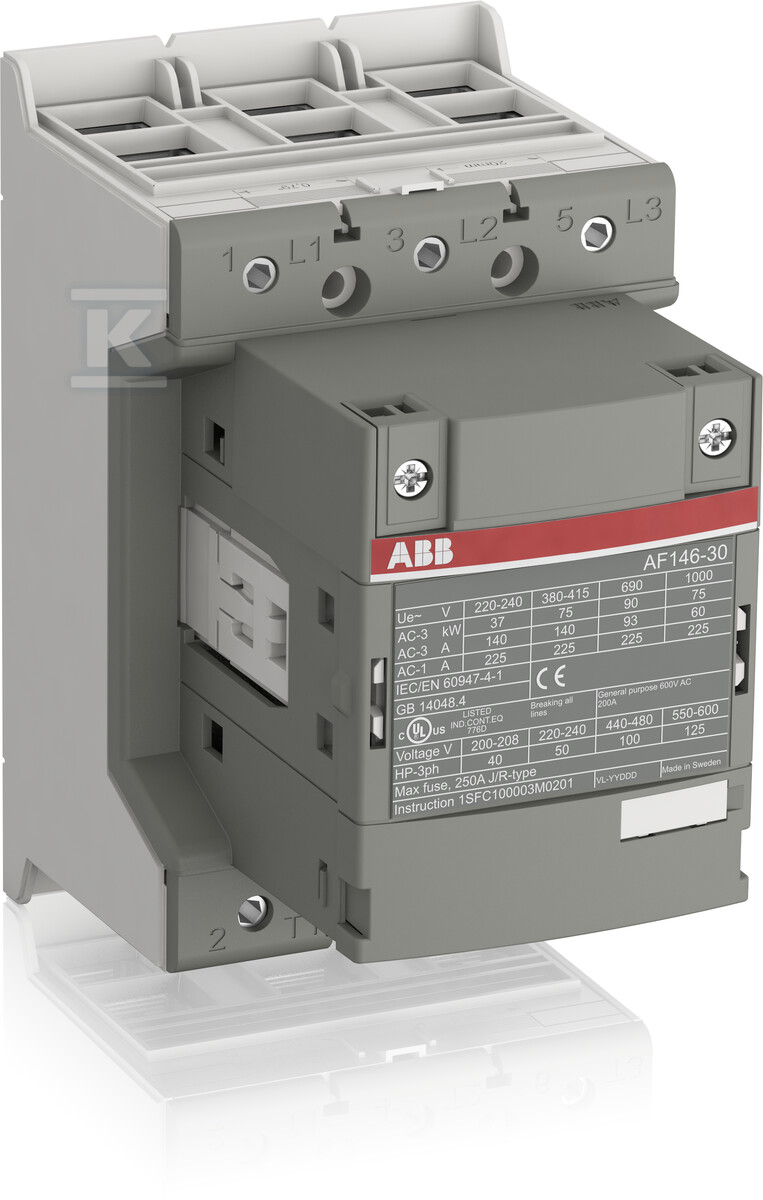

Stycznik AF116-30-00-13 100-250V AC/DC 1SFL427001R1300

Trójbiegunowy stycznik mocy z uniwersalną cewką AC/DC 100-250 V

Stycznik serii AF przeznaczony jest do łączenia i rozłączania obwodów mocy w instalacjach przemysłowych i rozdzielnicach niskiego napięcia. Trzy zestykowe bieguny zwierne bez wbudowanych styków pomocniczych pozwalają na bezpośrednie sterowanie silnikami asynchronicznymi oraz obwodami nieindukcyjnymi. Elektroniczna cewka z wbudowanym zabezpieczeniem przeciwprzepięciowym i szerokim zakresem napięcia sterowania 100-250 V AC 50/60 Hz oraz 100-250 V DC ułatwia dobór do istniejących sieci sterowniczych i ogranicza liczbę wariantów magazynowych.

Sterowanie silnikami i obwodami mocy w niskim napięciu

Urządzenie pracuje w sieci głównej do 690 V AC i jest typowane do pracy ciągłej AC-1 z prądem znamionowym 160 A przy 400 V oraz 690 V. W kategorii użytkowej AC-3, czyli rozruch i wyłączanie silników klatkowych, zapewnia prąd znamionowy 116 A przy 400 V, co odpowiada mocy 55 kW. W praktyce oznacza to pewne załączanie napędów o mocy do 55 kW przy 400 V, 30 kW przy 220-240 V oraz 75 kW przy 500-690 V.

Cewka uniwersalna AC/DC akceptuje napięcie sterowania 100-250 V w całym zakresie, z tolerancją pracy 0,85-1,1 Uc do 70 °C. Dzięki temu stycznik zachowuje stabilną pracę przy wahaniach napięcia zasilania sterowania, a niskie pobory w stanie utrzymania - ok. 6 VA AC i ok. 3 W DC - ograniczają obciążenie obwodów sterowniczych.

Budowa, montaż i warunki pracy

Konstrukcja blokowa z zaciskami kablowymi typu double clamp umożliwia podłączenie przewodów elastycznych 2×10-70 mm2 w obwodzie głównym. Szerokość 90 mm, wysokość 150 mm i głębokość 126 mm pozwalają na montaż na płycie rozdzielnicy lub na szynie TH35-15/7,5. Masa ok. 1,55 kg ułatwia instalację bez dodatkowych wsporników.

Stycznik nie jest wykonaniem modułowym, ma trzy styki główne zwierne i brak styków pomocniczych, co upraszcza schematy, w których sygnalizacja jest realizowana przez zewnętrzne bloki. Stopień ochrony zacisków cewki IP20 zapewnia podstawową ochronę przed dotykiem przypadkowym.

Trwałość mechaniczna sięga 5 milionów cykli, a maksymalna częstotliwość łączeń elektrycznych w AC-3 to 300 cykli na godzinę, mechanicznie do 300 cykli na godzinę. Czas załączania i zwalniania utrzymuje się w zakresie kilkudziesięciu milisekund, co przekłada się na szybką reakcję w układach sterowania silnikami. Zakres temperatur pracy od -40 °C do +70 °C przy przechowywaniu do -60 °C do +80 °C pozwala na zastosowanie w nieogrzewanych pomieszczeniach technicznych i halach produkcyjnych.

Zgodność i parametry eksploatacyjne

Produkt spełnia wymagania IEC/EN 60947-1/4-1 oraz jest zgodny z normami UL 60947-4-1, CAN/CSA C22.2 No. 60947-4-1. Napięcie izolacji głównej 690 V IEC, 600 V UL, a wytrzymałość udarowa 8 kV zwiększają bezpieczeństwo w rozdzielnicach.

Zalecana ochrona zwarciowa to bezpieczniki gG 250 A. Prąd wytrzymywany krótkotrwały wynosi ok. 1160 A przez 1 s przy 40 °C, a prąd zwarciowy 928 A przez 10 s. Maksymalna wysokość montażu to 3000 m n.p.m.

Dzięki technologii AF stycznik toleruje duże wahania napięcia sterowania, ma zredukowane zużycie energii, co ogranicza przestoje i koszty utrzymania. Możliwość rozbudowy o dodatkowe bloki styków pomocniczych zachowuje kompatybilność z systemem akcesoriów serii AF.
