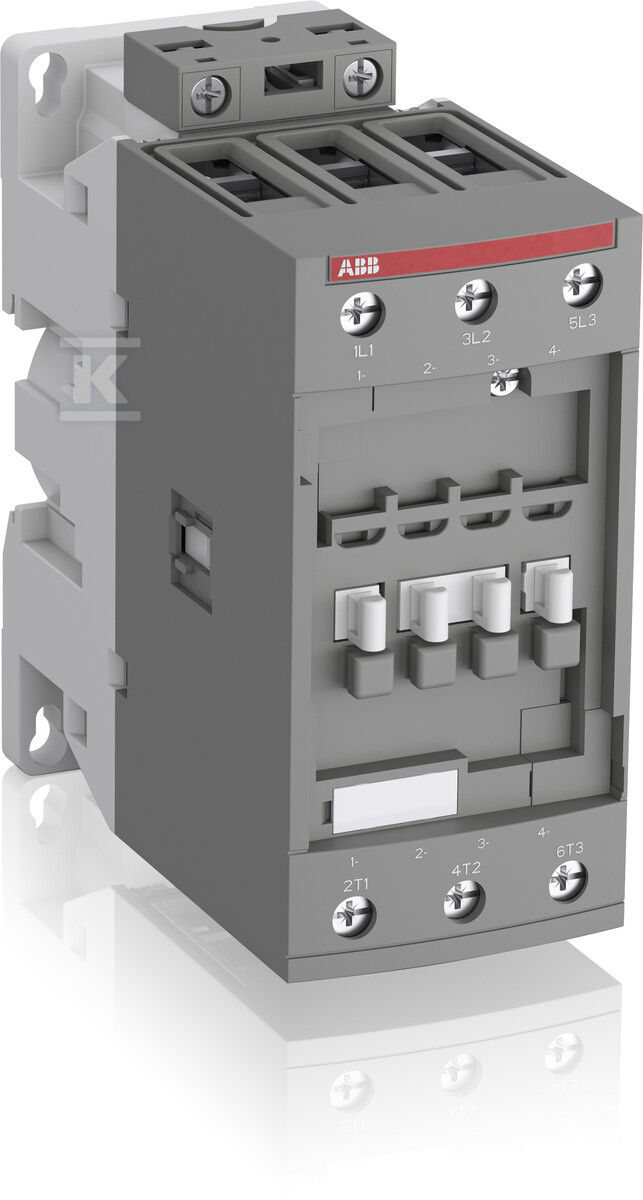

Stycznik AF52-30-00-13 100-250V AC/DC 1SBL367001R1300

Trójfazowy stycznik mocy do sterowania silnikami i obwodami przemysłowymi

Stycznik serii AF przeznaczony jest do zdalnego załączania i wyłączania trójfazowych silników indukcyjnych oraz innych odbiorników o charakterze indukcyjnym i nieindukcyjnym. W wersji AF52-30-00-13 ma trzy styki główne zwierne bez styków pomocniczych, co upraszcza schematy sterowania tam, gdzie sygnalizacja nie jest wymagana. Cewka elektroniczna z wbudowanym zabezpieczeniem przeciwprzepięciowym pozwala na pracę w szerokim zakresie napięcia sterowania 100 … 250 V AC/DC 50/60 Hz bez konieczności wymiany cewki.

Konstrukcja blokowa umożliwia łatwe rozbudowanie o dodatkowe bloki styków pomocniczych montowane z przodu lub z boku. Przyłącza obwodu głównego wykonano jako śrubowe, co zapewnia pewny kontakt przy dużych prądach. Urządzenie nie jest wersją modułową, a jego gabaryty 55 mm szerokości, 125,5 mm wysokości i 111 mm głębokości pozwalają na montaż w kompaktowych rozdzielnicach.

Budowa, cewka i parametry łączeniowe

• Trzy bieguny główne NO, brak styków pomocniczych NO/NC w wersji podstawowej.
• Znamionowy prąd pracy Ie 53 A w kategorii AC-3 przy 400 V, co odpowiada mocy 22 kW dla silników trójfazowych. W kategorii AC-1 przy 690 V prąd znamionowy sięga 100 A.
• Napięcie pracy obwodu głównego 690 V AC 50/60 Hz. Izolacja wytrzymuje impuls 6 kV.
• Cewka elektroniczna akceptuje napięcie sterowania 100 … 250 V AC 50 Hz, 100 … 250 V AC 60 Hz oraz 100 … 250 V DC. Cztery cewki pokrywają cały zakres napięć stosowanych na świecie, co ogranicza liczbę referencji na magazynie.
• Wbudowane zabezpieczenie przeciwprzepięciowe eliminuje potrzebę stosowania dodatkowych tłumików.
• Połączenie śrubowe obwodu głównego, długość odizolowania przewodu 16 mm. Stopień ochrony zacisków głównych IP10 wg IEC 60529.
• Masa netto ok. 0,95 kg, waga z opakowaniem ok. 1,04 kg.

Mechaniczna częstotliwość łączeniowa do 3600 cykli na godzinę oraz elektryczna do 600 cykli na godzinę w AC-1 zapewniają szybką i powtarzalną pracę w panelach sterowniczych. Odporność na wibracje 5 … 300 Hz 3 g w pozycji zamkniętej i otwartej oraz odporność na udary wg IEC 60068-2-27 pozwalają na zastosowanie w środowiskach przemysłowych.

Zastosowanie w rozdzielnicach, maszynach i napędach

Stycznik sprawdza się jako element załączający silniki pomp, sprężarek, przenośników i maszyn produkcyjnych do 22 kW przy 400 V w kategorii AC-3. Dzięki szerokiemu zakresowi napięcia sterowania AC/DC może być zasilany z różnych sieci sterowniczych bez zmiany cewki, co jest praktyczne w modernizacjach i w instalacjach z niestabilnym napięciem.

Typowe zastosowania:

• sterowanie trójfazowymi silnikami indukcyjnymi w rozdzielnicach mocy i panelach sterowniczych,
• załączanie obciążeń nieindukcyjnych i lekko indukcyjnych do 100 A w AC-1,
• układy napędowe w zakładach przemysłowych, gdzie wymagana jest odporność na przepięcia i duże wahania napięcia sterowania.

Brak styków pomocniczych w wersji podstawowej upraszcza okablowanie, a możliwość dosprzęgania bloków dodatkowych pozwala dopasować funkcję sygnalizacji do konkretnego schematu.

Montaż, warunki pracy i zgodność

Montaż na szynie DIN TH35-15/7,5 wg IEC 60715 lub na śruby M4. Temperatura pracy od -40 °C do +70 °C, przechowywania od -60 °C do +80 °C. Dopuszczalna wysokość pracy do 3000 m n.p.m. Klasa klimatyczna B wg IEC 60947-1 Annex Q.

Urządzenie spełnia wymagania RoHS zgodnie z dyrektywą 2011/65/EU. Znamionowe napięcie izolacji 690 V, napięcie znamionowe UL/CSA 600 V. Prąd zwarciowy wytrzymywany 600 A przez 10 s przy 40 °C w wolnym powietrzu.

Wymiary pozwalają na gęste upakowanie w szafach sterowniczych, a śrubowe zaciski główne ułatwiają instalację przez elektryka serwisowego.
