Stycznik AF80-30-00-13 100-250V AC/DC 1SBL397001R1300

Trójbiegunowy stycznik mocy do sterowania silnikami i obwodami przemysłowymi

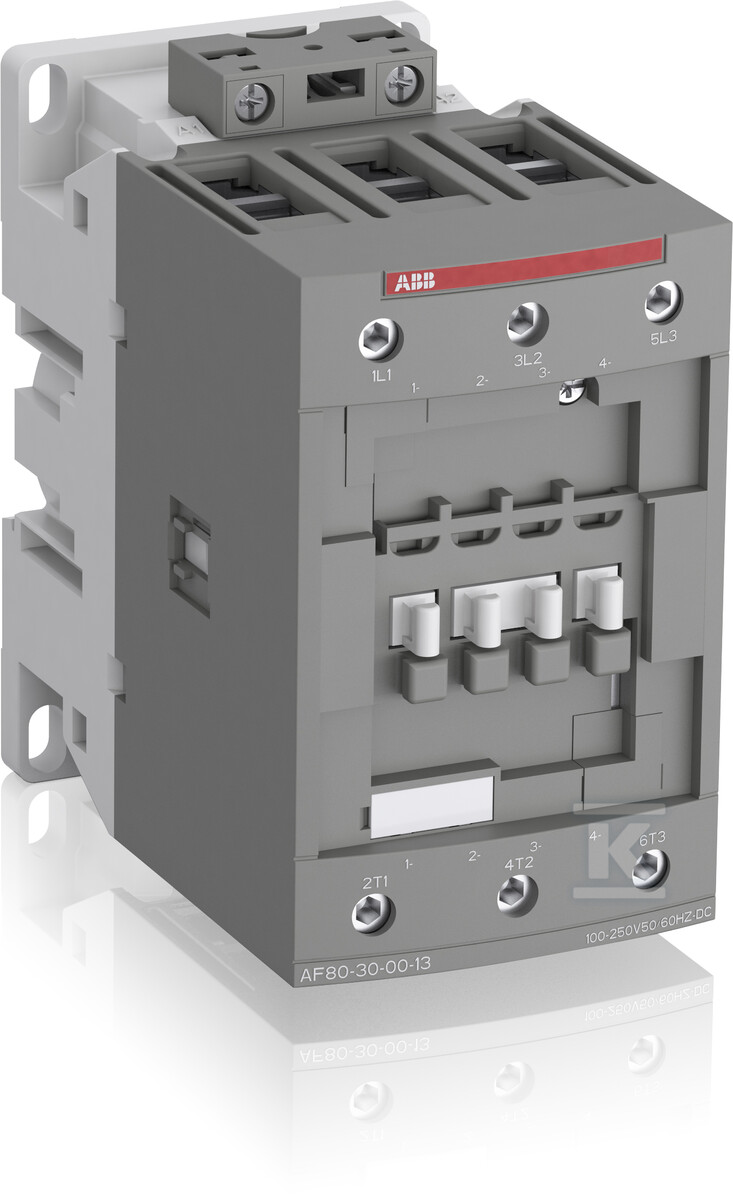

Stycznik AF80-30-00-13 to urządzenie łączeniowe z serii AF przeznaczone do zdalnego załączania i wyłączania silników trójfazowych oraz obwodów mocy w rozdzielnicach i układach automatyki przemysłowej. Trzy styki główne zwierne bez styków pomocniczych pozwalają na bezpośrednie sterowanie obwodami o dużym prądzie, a elektroniczna cewka z wbudowanym zabezpieczeniem przeciwprzepięciowym zapewnia stabilną pracę przy zmiennych warunkach sieci. Konstrukcja przystosowana jest do montażu na szynie DIN lub na płycie, z przyłączami śrubowymi obwodu głównego.

Szeroki zakres napięcia sterowania i elektroniczna cewka

Cewka sterująca pracuje w zakresie 100-250 V AC/DC przy 50/60 Hz, co oznacza jedno urządzenie do sterowania zarówno z sieci przemiennej, jak i stałego napięcia. Rozwiązanie oparte na czterech cewkach pokrywających cały zakres napięć ogranicza liczbę referencji w magazynie i ułatwia dobór na etapie projektowania. Wbudowane zabezpieczenie przeciwprzepięciowe chroni uzwojenie przed przepięciami przy załączaniu i wyłączaniu, a elektroniczna budowa cewki zmniejsza pobór energii w stanie załączenia i poprawia odporność na wahania napięcia zasilania sterowania.

Parametry łączeniowe i trwałość w pracy ciągłej

W kategorii AC-3 stycznik zapewnia znamionowy prąd pracy Ie 80 A przy 400 V i znamionową moc 37 kW, co odpowiada typowym silnikom przemysłowym do tej mocy. W pracy rezystancyjnej AC-1 urządzenie przełącza 125 A przy 400 V, a napięcie robocze obwodu głównego sięga 1000 V wg danych ETIM, z praktycznym zastosowaniem do 690 V w instalacjach przemysłowych. Trzy styki główne zwierne i brak styków rozwiernych głównych oraz pomocniczych upraszczają schematy, a połączenie śrubowe zapewnia pewny kontakt przy dużych prądach. Mechaniczna częstotliwość łączeń do 3600 cykli/h i elektryczna do 1200 cykli/h w AC-3 pozwalają na intensywną eksploatację w automatyce napędowej.

Budowa, montaż i warunki pracy

Obudowa ma wymiary szerokość 70 mm, głębokość 116 mm, wysokość 125,5 mm i masę netto ok. 1,17 kg. Wersja nie jest modułowa, co przekłada się na kompaktową, przemysłową formę przystosowaną do pracy przy wstrząsach i wibracjach. Stopień ochrony zacisków to IP20, a zakres temperatur pracy od -40 °C do +70 °C umożliwia montaż w nieogrzewanych rozdzielnicach i halach produkcyjnych. Zgodność z normami IEC/EN 60947-1, IEC/EN 60947-4-1 oraz certyfikacjami UL i CSA potwierdza przydatność do zastosowań w rozdzielnicach mocy, sterowaniu napędami i przełączaniu obwodów oświetleniowych o dużym obciążeniu.
