Styki pomocnicze CAL19-11B 1NO 1NC 1SFN010820R3311

Rozszerzenie sygnalizacji i sterowania dla styczników ABB serii AF

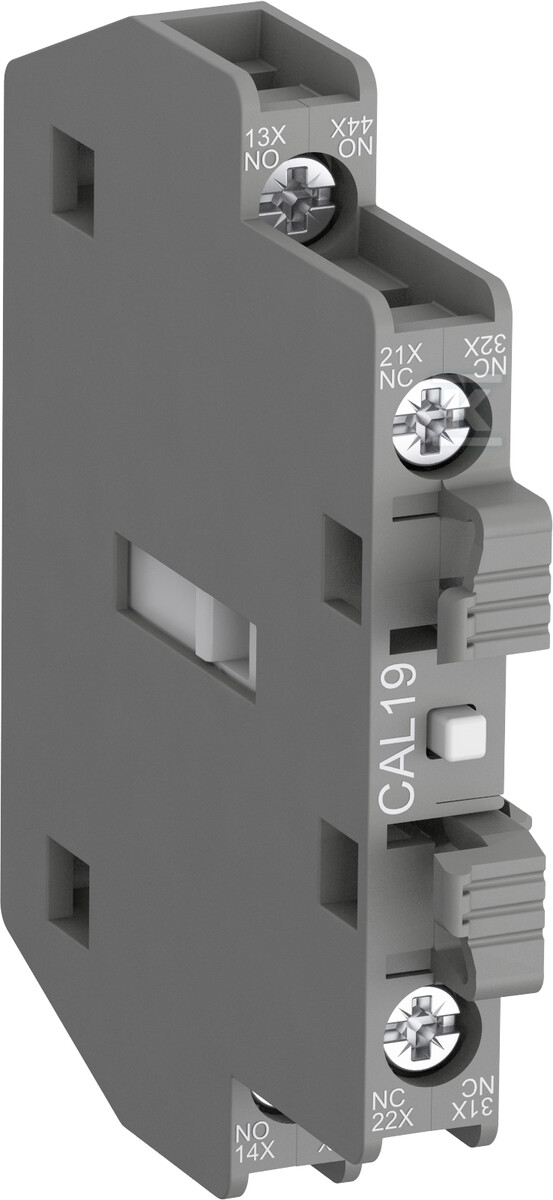

Rozszerzenie możliwości sygnalizacyjnych i sterowniczych styczników mocy ABB serii AF bez zwiększania głębokości szafy. Blok styków pomocniczych CAL19-11B zapewnia konfigurację 1NO + 1NC w kompaktowej obudowie przystosowanej do montażu bocznego. Dzięki temu można jednocześnie realizować funkcje sygnalizacyjne i blokad elektrycznych w układach automatyki przemysłowej, zachowując porządek połączeń i oszczędzając miejsce na szynie.

Konstrukcja przeznaczona jest do pracy w obwodach pomocniczych, gdzie wymagana jest niezawodna informacja o stanie stycznika głównego. Złącza śrubowe ułatwiają szybki montaż przewodów, a zatrzaskowy system mocowania zapewnia stabilne połączenie mechaniczne z aparatem bazowym bez dodatkowych narzędzi.

Kompatybilność i montaż boczny

Blok montuje się z boku styczników ABB AF116 … AF370 oraz wersji B, w tym AF116B, AF140B, AF146B, AF190B, AF205B, AF265B, AF305B i AF370B. Montaż boczny pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy bez zwiększania głębokości aparatu głównego.

Zintegrowane zatrzaski umożliwiają szybkie założenie i zdjęcie bloku, co upraszcza serwis i rozbudowę układu. Produkt występuje jako blok drugiego poziomu, co oznacza możliwość kaskadowego dołożenia dodatkowych styków pomocniczych przy zachowaniu tej samej osi montażowej.

Parametry elektryczne i połączenia

W obwodach sterowniczych AC-15 przy 230 V blok pracuje z prądem znamionowym Ie 4 A. Zakres napięcia roboczego wynosi 24 … 690 V, co pokrywa typowe zastosowania w automatyce niskiego napięcia. Stopień ochrony obudowy to IP20, a straty mocy w warunkach znamionowych to ok. 0,15 W na biegun.

Połączenia wykonane są na zaciskach śrubowych. Dopuszczalna przekrój przewodów to elastyczne z tulejką 1× 0,75 … 2,5 mm2 oraz 2× 0,75 … 2,5 mm2, a także sztywne 1× 1 … 4 mm2 i 2× 1 … 4 mm2. Zalecana długość odizolowania to 9 mm, a moment dokręcania 1 N·m. Do obsługi zacisków rekomendowany jest śrubokręt Pozidriv 2.

Konfiguracja styków to jeden styk zwierny NO i jeden rozwierny NC, bez styków przełącznych i bez styków sygnalizacji błędu. Oprawka nie jest przewidziana.

Wymiary, ochrona i normy

Wymiary netto to szerokość 79 mm, wysokość 67,3 mm i głębokość 14,9 mm przy masie ok. 0,04 kg. Kompaktowa forma ułatwia zabudowę w gęsto upakowanych szafach sterowniczych.

Urządzenie spełnia wymagania normy IEC/EN 60947-5-1 dla aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada oznaczenie CE i jest zgodne z dyrektywą RoHS.
