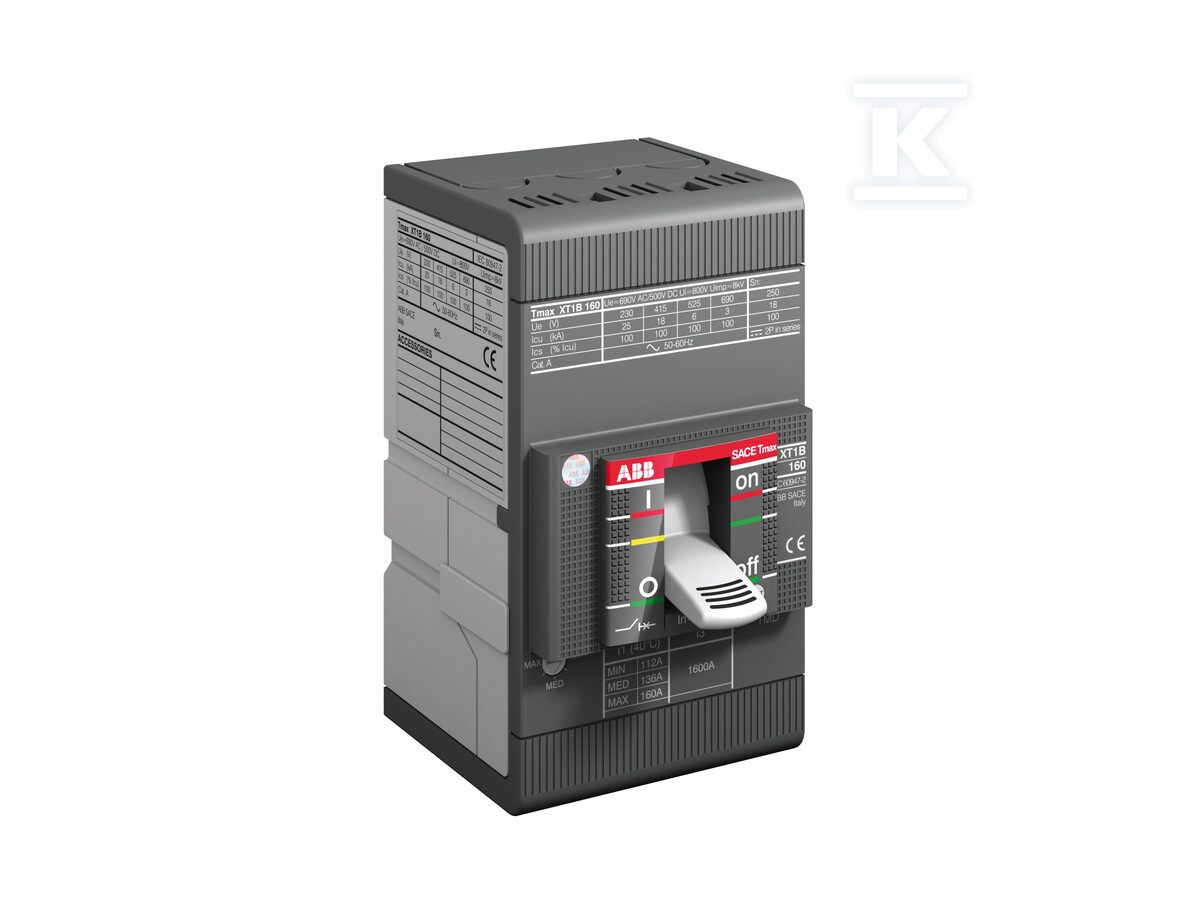

Wyłącznik kompaktowy XT1B 160 TMD 100-1000 3p F F 1SDA066807R1
Indeks Onninen:CDY634
Indeks producenta:1SDA066807R1
EAN:8015644694487
Opakowania zbiorcze:1 szt.
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Budowa urządzenia: Urządzenie mocowane na stałe
Do montażu na szynie TH: nie
Liczba biegunów: 3
Liczba styków pomocniczych przełącznych: 0
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 0
Opcjonalny montaż na szynie DIN TH: nie
Opcjonalny napęd silnikowy: tak
Rodzaj elementu wykonawczego: Przełącznik
Rodzaj podłączenia styków głównych: Połączenie bolcowe
Stopień ochrony (IP): IP20
Straty mocy: 7 W
Umiejscowienie przyłączy obwodów głównych: Strona przednia
W komplecie z zabezpieczeniem: tak
Wbudowany napęd silnikowy: nie
Z wyzwalaczem podnapięciowym: nie
Zakres napięcia znamionowego: 690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego: 70 ... 70 A
Zakres nastawy wyzwalacza zwarciowego: 1000 ... 1000 A
Ze wskaźnikiem wyłączenia: nie
Ze zintegrowanym wyzwalaczem podnapięciowym: nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz: 18 kA
Znamionowy prąd ciągły Iu: 100 ... 100 A
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga/obj:0,07 m / 0,0762 m / 0,13 m / 1,077 kg / 0,001 m3
Kod celny:85362090
Wyłącznik kompaktowy XT1B 160 TMD 100-1000 3p F F 1SDA066807R1
Wyłączniki kompaktowe Tmax XT – zaawansowana ochrona instalacji do 630A. Wysoka zdolność zwarciowa, regulowane wyzwalacze, kompaktowe wymiary, globalny serwis ABB.
