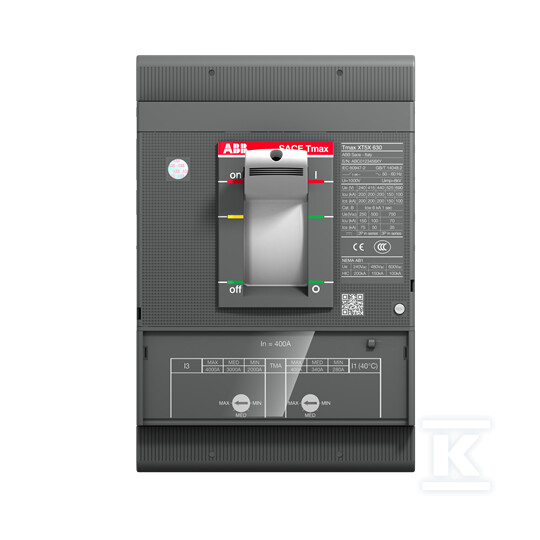

Wyłącznik kompaktowy XT5N 630 TMA 500-5000 3p F F 1SDA100346R1
Indeks Onninen:DJW052
Indeks producenta:1SDA100346R1
EAN:8056221004237
Opakowania zbiorcze:1 szt.
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Budowa urządzenia: Urządzenie mocowane na stałe
Do montażu na szynie TH: nie
Liczba biegunów: 3
Liczba styków pomocniczych przełącznych: 0
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 0
Opcjonalny montaż na szynie DIN TH: nie
Opcjonalny napęd silnikowy: tak
Rodzaj elementu wykonawczego: Przełącznik
Rodzaj podłączenia styków głównych: Połączenie bolcowe
Stopień ochrony (IP): IP20
Straty mocy: 33.5 W
Umiejscowienie przyłączy obwodów głównych: Strona przednia
W komplecie z zabezpieczeniem: tak
Wbudowany napęd silnikowy: nie
Zakres napięcia znamionowego: 690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego: 200 ... 500 A
Zakres nastawy wyzwalacza zwarciowego: 2500 ... 5000 A
Ze wskaźnikiem wyłączenia: nie
Ze zintegrowanym wyzwalaczem podnapięciowym: nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
Znamionowy prąd ciągły Iu: 630 ... 630 A
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga/obj:0,1035 m / 0,14 m / 0,205 m / 4,775 kg / 0,003 m3
Kod celny:85362090
Wyłącznik kompaktowy XT5N 630 TMA 500-5000 3p F F 1SDA100346R1
Wyłączniki kompaktowe Tmax XT – zaawansowana ochrona instalacji do 630A. Wysoka zdolność zwarciowa, regulowane wyzwalacze, kompaktowe wymiary, globalny serwis ABB.
