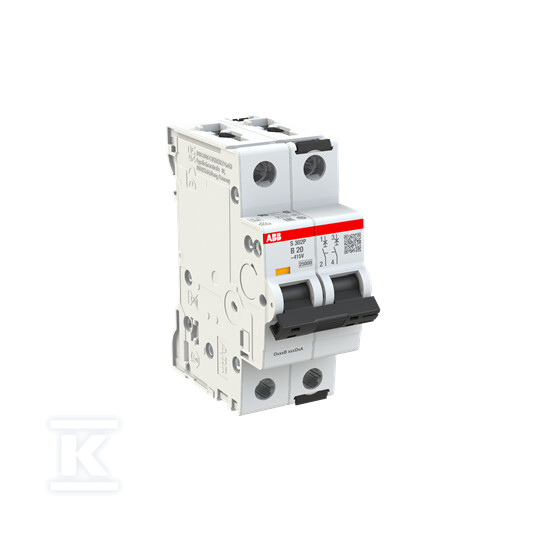

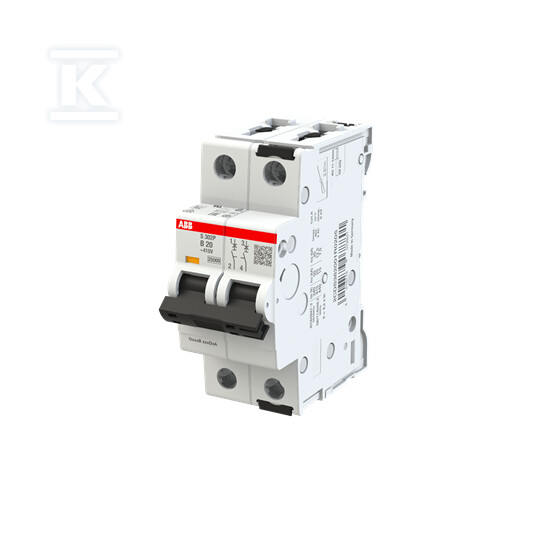

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 20A, 25kA, AC | S302P-B20 2CDS382001R0205

Ochrona instalacji elektrycznej z wyłącznikiem ABB S302P-B20

Ten dwubiegunowy wyłącznik nadmiarowo-prądowy ABB serii S302P to niezawodne zabezpieczenie dla Twojej instalacji elektrycznej. Zaprojektowany do ochrony przed skutkami przeciążeń i zwarć, zapewnia bezpieczeństwo użytkowania i dłuższą żywotność podłączonych urządzeń. Charakterystyka B sprawia, że jest idealny do obwodów z urządzeniami o umiarkowanym prądzie rozruchowym, takimi jak oświetlenie czy gniazda.

Wyłącznik ten charakteryzuje się wysoką zdolnością wyłączania zwarciowego – aż 25kA przy napięciu 400V, co gwarantuje skuteczną reakcję w sytuacjach awaryjnych. Przeznaczony do pracy w instalacjach AC/DC, oferuje uniwersalność zastosowania. Szerokość 2 modułów pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Montaż jest prosty i intuicyjny, a solidna konstrukcja zapewnia długotrwałą i bezawaryjną pracę.

Kluczowe cechy i korzyści

• Ochrona przed przeciążeniem i zwarciem: chroni obwód przed uszkodzeniami spowodowanymi nadmiernym obciążeniem lub zwarciem – tak jak każdy standardowy wyłącznik.
• Charakterystyka B: zapewnia szybką reakcję na prądy zwarciowe, ale pozwala na krótkotrwałe przeciążenia, co jest istotne przy uruchamianiu niektórych urządzeń (np. silników).
• Wysoka zdolność wyłączania zwarciowego (25kA): gwarantuje skuteczne odłączenie obwodu w przypadku wystąpienia poważnej awarii.
• Uniwersalność napięcia (AC/DC): możliwość zastosowania zarówno w instalacjach prądu zmiennego, jak i stałego.
• Kompaktowe wymiary (2 moduły): oszczędność miejsca w rozdzielnicy elektrycznej.
• Szeroki zakres przyłączanych przewodów: umożliwia podłączenie przewodów o przekroju od 0.75 mm2 do 25 mm2 (wielodrutowych) oraz od 0.75 mm2 do 35 mm2 (jednodrutowych).
• Bezpieczeństwo: spełnia wymagania normy IEC 60947-2 oraz EN 60898, zapewniając wysoki poziom bezpieczeństwa użytkowania.
• Trwała konstrukcja: wykonana z wysokiej jakości materiałów, co przekłada się na długą żywotność urządzenia i niezawodność działania.

Parametry użytkowe

Wyłącznik S302P-B20 został zaprojektowany z myślą o wymaganiach zarówno profesjonalnych instalatorów, jak i użytkowników końcowych. Jego prąd znamionowy wynosi 20A, a znamionowe napięcie izolacji Ui to 500V. Przeznaczony do pracy w temperaturze otoczenia od 0°C do 70°C, sprawdzi się w różnych warunkach środowiskowych. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem oraz przed wnikaniem ciał stałych większych niż 12,5 mm – standard dla urządzeń montowanych wewnątrz rozdzielnic. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi aż 6kV co zwiększa odporność na przepięcia transjentne występujące w sieci elektrycznej.
