Wyłącznik silnikowy do transformatorów MS132-16T 1SAM340000R1011

Trójbiegunowy wyłącznik do ochrony transformatorów po stronie pierwotnej

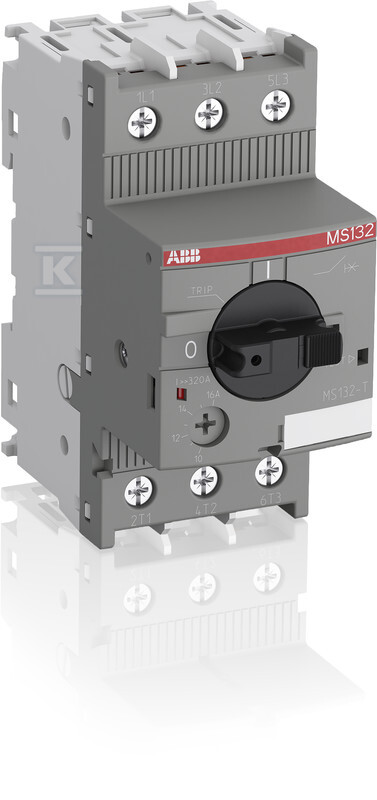

MS132-16T to kompletne urządzenie w obudowie przeznaczone do ochrony transformatorów sterowniczych po stronie pierwotnej w rozdzielnicach niskiego napięcia. Umożliwia ręczne załączanie i wyłączanie obwodu oraz kompensuje wysokie prądy rozruchowe typowe dla transformatorów. Konstrukcja z pokrętłem i wyraźnym wskazaniem położenia przełącznika ułatwia obsługę w polu, a wbudowany wskaźnik wyłączenia sygnalizuje rozłączenie spowodowane zwarciem w osobnym oknie.

Budowa i montaż

Urządzenie ma szerokość 45 mm, co odpowiada 2,5 modułu, i jest przygotowane do montażu na szynie TH, z opcjonalną możliwością montażu na szynie DIN TH. Przyłącza obwodów głównych znajdują się z przodu i wykonane są jako połączenie śrubowe, co przyspiesza okablowanie w rozdzielnicy. Pokrętło pełni funkcję elementu wykonawczego, ma wyraźne wskazanie pozycji i możliwość zablokowania uchwytu przed nieautoryzowaną zmianą. Wbudowany mechanizm swobodnego wyzwalania oraz funkcja rozłączania pozwalają na pewne odłączenie transformatora, a kompensacja temperatury stabilizuje pracę w szerokim zakresie klimatycznym.

Zabezpieczenie przeciążeniowe i zwarciowe

Wyłącznik jest trójbiegunowy i pracuje przy znamionowym napięciu 690 V. Znamionowy prąd ciągły wynosi 16 A, a zakres nastawy wyzwalacza przeciążeniowego to 10-16 A z klasą wyzwolenia 10. Wyzwalacz zwarciowy jest bezzwłoczny i ustawiony na stałą wartość 320 A, czyli 20×In, co pozwala przepuścić prądy rozruchowe transformatora bez niepotrzebnego zadziałania. Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz wynosi 100 kA, a straty mocy to 6,9 W. Stopień ochrony to IP20, a temperatura pracy obejmuje zakres od -25 °C do 70 °C. Urządzenie spełnia wymagania norm IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, UL, CSA.

Zastosowanie w rozdzielnicach niskiego napięcia

Rozwiązanie sprawdza się w ochronie transformatorów na stronie pierwotnej w instalacjach przemysłowych i komercyjnych, gdzie występują wysokie prądy łączeniowe. Dzięki ręcznemu odłączaniu i zabezpieczeniu bez wkładek topikowych instalator zyskuje prostą wymianę i czytelny stan pracy, a użytkownik końcowy - stabilne zasilanie obwodów sterowniczych. Kompaktowe gabaryty i montaż szynowy ułatwiają zabudowę w szafach rozdzielczych, a sygnalizacja błędów oraz wskaźnik pozycji zmniejszają czas diagnostyki po zadziałaniu.
