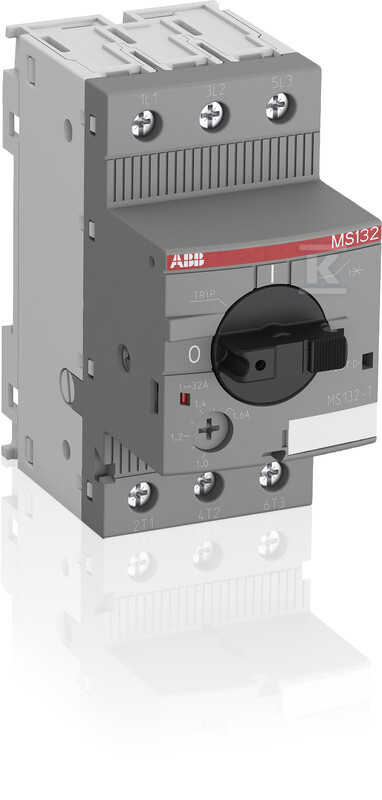

Wyłącznik silnikowy do transformatorów MS132-4.0T 1SAM340000R1008

Zabezpieczenie strony pierwotnej transformatora bez wkładek bezpiecznikowych

Kompaktowe trójpolowe urządzenie w obudowie o szerokości 45 mm przeznaczone do ochrony transformatorów sterowniczych po stronie pierwotnej. Pozwala na zasilanie bez dodatkowych bezpieczników, łącząc ochronę przed przeciążeniem i zwarciem z funkcją ręcznego odłączenia. Prąd znamionowy ciągły wynosi 4 A, a zakres nastawy wyzwalacza przeciążeniowego to 2,5 ... 4 A. Napięcie znamionowe pracy sięga 690 V AC, a znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 50 Hz to 100 kA. Waga urządzenia to 0,265 kg, a straty mocy wynoszą 4,5 W.

Budowa i obsługa

Urządzenie dostarczane jest jako kompletne urządzenie w obudowie z przyłączami obwodów głównych zlokalizowanymi z przodu i połączeniem śrubowym styków głównych. Sterowanie odbywa się pokrętłem z wyraźnym wskazaniem położenia przełącznika, z możliwością zablokowania pozycji w celu ochrony przed nieautoryzowaną zmianą nastaw. Wbudowana funkcja rozłączania umożliwia ręczne załączenie i wyłączenie transformatora od sieci. Po rozłączeniu w wyniku zwarcia sygnalizacja błędu pojawia się w osobnym oknie, a obecny jest wskaźnik wyłączenia. Zastosowano mechanizm swobodnego wyzwalania oraz kompensację temperatury w zakresie -25 ... +60 °C. Nie ma wbudowanego napędu silnikowego ani opcjonalnego napędu silnikowego, nie ma zintegrowanego wyzwalacza podnapięciowego, nie ma zintegrowanego zabezpieczenia przed zwarciem doziemnym i nie ma styków pomocniczych rozwiernych, zwiernych ani przełącznych.

Zabezpieczenie przeciążeniowe i zwarciowe

Sposób wyzwalania jest termomagnetyczny z klasą wyzwalania 10. Wyzwalacz przeciążeniowy jest nastawny w zakresie 2,5 ... 4 A, co pozwala dopasować zabezpieczenie do konkretnego transformatora. Wyzwalacz zwarciowy bezzwłoczny ma stałą nastawę 80 A, czyli 20× prądu roboczego, co umożliwia poprawną pracę przy wysokim prądzie wzbudzającym transformatora. Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 50 Hz wynosi 100 kA, a zdolność łączeniowa serwisowa Ics również 100 kA. Napięcie izolacji Ui to 690 V, a wytrzymałość impulsowa Uimp 6 kV. Urządzenie jest w komplecie z zabezpieczeniem i nie wymaga dodatkowych wkładek bezpiecznikowych.

Montaż i warunki pracy

Montaż na szynie TH jest standardowy, a opcjonalny montaż na szynie DIN TH jest możliwy. Stopień ochrony obudowy to IP20. Szerokość 45 mm ułatwia zabudowę w rozdzielnicach niskiego napięcia i stacjach transformatorowych. Produkt posiada oznaczenie CE i spełnia wymagania norm IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1. Kraj pochodzenia to DE.
