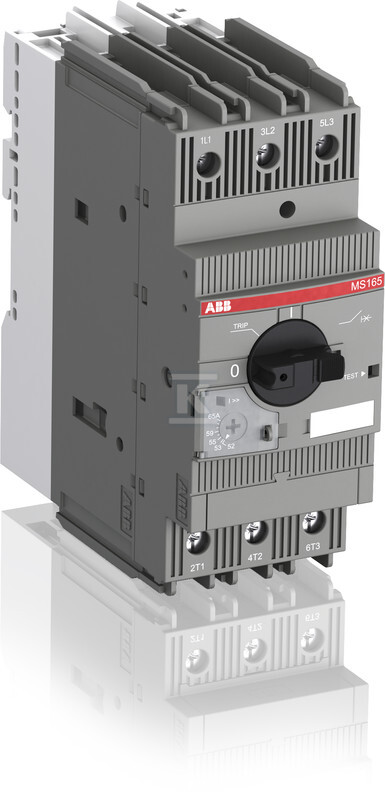

Wyłącznik silnikowy MS165-65 1SAM451000R1017

od 1 szt.749,33 zł
brutto / szt.
dostawa 12 dni
z 77 szt.
z 77 szt.
Marka ABB
Indeks Onninen:CLC082
Indeks producenta:1SAM451000R1017
EAN:4013614486111
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Czułość na zanik fazy: tak
Głębokość: 122.1 mm
Liczba biegunów: 3
Rodzaj elementu wykonawczego: Pokrętło
Rodzaj podłączenia styków głównych: Połączenie śrubowe
Sposób wyzwalania: Termomagnetyczny
Stopień ochrony (IP): IP20
Straty mocy: 24.06 W
Szerokość: 55 mm
Wysokość: 142.65 mm
Z zabezpieczeniem termicznym: tak
Zabezpieczenie termiczne: tak
Zakres nastawy wyzwalacza przeciążeniowego: 52 ... 65 A
Zakres nastawy wyzwalacza zwarciowego: 975 ... 975 A
Ze zintegrowanym stykiem pomocniczym: nie
Ze zintegrowanym wyzwalaczem podnapięciowym: nie
Znamionowa moc pracy dla AC-3, 230 V: 30 kW
Znamionowa moc pracy dla AC-3, 400 V: 30 ... 30 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC: 50 kA
Znamionowe napięcie pracy: 250 ... 690 V
Znamionowy prąd ciągły Iu: 65 ... 65 A

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,155 m / 0,078 m / 0,155 m / 1,1 kg / 0,002 m3
Kod celny:85362090

Wyłącznik silnikowy MS165-65 1SAM451000R1017

Ręczny rozrusznik silnikowy do ochrony napędów do 30 kW w obudowie 55 mm

MS165-65 to kompaktowy ręczny rozrusznik silnikowy w kompletnej obudowie, przeznaczony do sterowania i zabezpieczania silników niskonapięciowych w rozdzielnicach przemysłowych i maszynach. Urządzenie łączy funkcje rozłącznika i zabezpieczenia silnika w jednym aparacie o szerokości 55 mm, z pokrętłem jako elementem wykonawczym i wyraźnym wskazaniem położenia przełącznika. Mechanizm swobodnego wyzwalania, wbudowana funkcja odłączenia. Pokrętło można plombować.

Budowa, obsługa i montaż

Obudowa ma stopień ochrony IP20, a zaciski główne IP10. Wymiary to wysokość 142,65 mm, szerokość 55 mm i głębokość 122,1 mm, masa netto ok. 0,98 kg. Połączenie styków głównych jest śrubowe. Urządzenie jest kompletne w obudowie i przystosowane do montażu na szynie DIN TH35. W przypadku zadziałania z powodu zwarcia sygnalizacja błędu pojawia się w osobnym oknie, a kompensacja temperatury elementu nastawczego. Brak zintegrowanego wyzwalacza podnapięciowego i styku pomocniczego - akcesoria tego typu są dostępne oddzielnie i pasują w całej rodzinie MS116/MS132/MS165.

Ochrona termomagnetyczna i parametry pracy

Zabezpieczenie jest termomagnetyczne z klasą wyzwalania 10. Zakres nastawy wyzwalacza przeciążeniowego wynosi 52-65 A, a znamionowy prąd ciągły Iu to 65 A. Czułość na zanik fazy jest wbudowana. Wyzwalacz zwarciowy ma stałą nastawę 975 A. Znamionowe napięcie pracy to 250-690 V AC, a znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC wynosi 50 kA. Dla kategorii AC-3 znamionowa moc pracy to 30 kW zarówno przy 400 V, jak i 230 V, przy trzech biegunach. Straty mocy wynoszą 24,06 W. Urządzenie nadaje się do zastosowań trójfazowych i jednofazowych.

Zastosowanie w rozdzielnicach i napędach maszyn

Rozrusznik sprawdza się w zabezpieczaniu i sterowaniu napędami silnikowymi pomp, wentylatorów i sprężarek w panelach napędowych i punktach rozdziału mocy. Stosowany jest w rozdzielnicach przemysłowych i obiektach komercyjnych. Kompatybilność z dodatkowymi stykami sygnalizacyjnymi i pomocniczymi.
