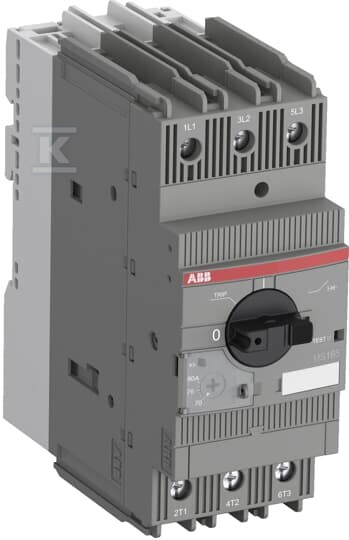

Wyłącznik silnikowy MS165-80 1SAM451000R1019
Kompaktowy wyłącznik silnikowy do ochrony trójfazowych napędów do 45 kW
Urządzenie serii MS165 zapewnia ręczne załączanie i wyłączanie silnika oraz skuteczną ochronę przed przeciążeniem, zwarciem i zanikiem fazy w jednym, wąskim module o szerokości 55 mm. Pokrętło z wyraźnym wskazaniem położenia pozwala szybko odczytać stan pracy, a mechanizm swobodnego wyzwalania gwarantuje rozłączenie niezależnie od siły nacisku na pokrętło. Wbudowana funkcja rozłączania i kompensacja temperatury utrzymują stabilność nastaw w zmiennych warunkach otoczenia.
Budowa i obsługa
Obudowa typu kompletne urządzenie w obudowie zapewnia klasę ochrony IP20 dla korpusu i IP10 dla zacisków głównych. Szerokość 55 mm, wysokość 142,65 mm i głębokość 122 mm pozwalają na montaż w ograniczonej przestrzeni rozdzielnicy. Podłączenie styków głównych realizowane jest poprzez połączenie śrubowe, co ułatwia instalację i zapewnia pewny styk przewodów.
Pokrętło pełni rolę elementu wykonawczego i umożliwia ręczne sterowanie pracą silnika. W przypadku zadziałania z powodu zwarcia sygnalizacja błędu pojawia się w osobnym oknie, co przyspiesza diagnostykę. Urządzenie ma wbudowaną funkcję rozłączania, kompensację temperatury oraz mechanizm swobodnego wyzwalania. Brak zintegrowanego wyzwalacza podnapięciowego i styku pomocniczego oznacza czystą konstrukcję podstawową, rozszerzalną o akcesoria w tej samej rodzinie.
Ochrona silnika i parametry pracy
Zabezpieczenie termomagnetyczne łączy wyzwalacz termiczny z elektromagnetycznym. Zakres nastawy wyzwalacza przeciążeniowego wynosi 70 ... 80 A przy znamionowym prądzie ciągłym Iu 80 A. Wyzwalacz zwarciowy jest nastawiony na 1120 A, a znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC to 30 kA. Czułość na zanik fazy jest obecna, co chroni silnik przed pracą w niepełnym zestawie faz.
Znamionowe napięcie pracy obejmuje zakres 250 ... 690 V, a znamionowa moc pracy dla AC-3 wynosi 45 kW zarówno przy 400 V, jak i 230 V. Klasa wyzwalania 10 zapewnia selektywność przy rozruchach. Straty mocy w stanie pracy to 24,99 W. Trzy bieguny i sposób wyzwalania termomagnetyczny sprawiają, że aparat nadaje się do aplikacji trójfazowych i jednofazowych.
Zastosowanie i montaż
Wyłącznik przeznaczony jest do ręcznego załączania i wyłączania silników oraz do ochrony przed skutkami blokady rozruchu, zwarcia i asymetrii napięcia. Montaż na szynie DIN upraszcza instalację w rozdzielnicach sterowniczych. Dzięki wąskiej budowie i pełnej obudowie nadaje się do szaf o ograniczonej głębokości.
