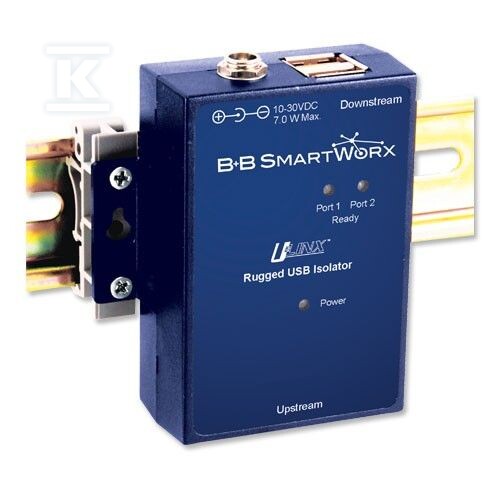

Aktywny izolator USB BB-UHR401 Advantech

Przemysłowy izolator USB 1-portowy z izolacją galwaniczną 4 kV

BB-UHR401 to jednowyjściowy, wzmocniony izolator USB 2.0 klasy przemysłowej przeznaczony do separacji galwanicznej magistrali USB w instalacjach narażonych na zakłócenia, pętle masy i przepięcia. Urządzenie łączy izolację optyczną 4 kV z konstrukcją odporną na wibracje i ciężkie warunki EMC, co pozwala utrzymać integralność transmisji danych przy jednoczesnej ochronie podłączonego sprzętu pomiarowego, sterowników i komputerów.

Konstrukcja mechaniczna i zasilanie

Obudowa wykonana jest z tworzywa sztucznego, klasy szczelności IP30, wymiary 79 mm x 54 mm x 27 mm, masa ok. 80 g. Montaż podstawowy to montaż panelowy, z możliwością użycia opcjonalnych klipsów do szyny DIN. Złącza USB typu A i B są typu high retention - utrzymują standardowy kabel z dużą siłą, wymagając ok. 3,2 lbs siły do odłączenia, co sprawdza się w aplikacjach z wibracjami.

Zasilanie jest zewnętrzne, wymagane 10-30 V DC przez złącze barrel center+, pobór ok. 4 W. W zestawie znajduje się międzynarodowy zasilacz sieciowy 110-240 V AC, 50/60 Hz, 12 V DC z wtyczkami USA, EU i UK. Port downstream dostarcza do podłączonego urządzenia USB do 500 mA. Dołączony jest kabel USB o długości 1,8 m.

Ochrona sygnału i odporność środowiskowa

Izolacja optyczna między portem upstream a downstream wynosi 4 kV DC, chroniąc przed niebezpiecznymi pętlami masy, przepięciami i impulsami. Izolator spełnia wymagania ciężkich norm EMC przemysłowych i jest testowany na odporność udarową wg IEC60068-2-27-50 G peak, 11 ms, 3 osie.

Transmisja odbywa się w standardzie USB 2.0 full speed z maksymalną prędkością 12 Mbps. Złącza są chronione przed wyładowaniami elektrostatycznymi. Temperatura pracy z dołączonym zasilaczem to 0 do 50 °C, bez zasilacza zakres rozszerza się do -40 do 85 °C. Wilgotność względna do 95%, bez kondensacji.

Zastosowanie w trudnych warunkach elektrycznych

Urządzenie jest projektowane do pracy w nieprzyjaznych środowiskach elektrycznych, w pobliżu przemienników częstotliwości, rozdzielnic silników, spawania i innych dużych odbiorów indukcyjnych. Izolacja 4 kV ogranicza przenoszenie zakłóceń i chroni kosztowny sprzęt przed uszkodzeniem, a jednocześnie zapewnia stabilny transfer danych.

Dzięki zasilaniu zewnętrznemu i izolacji port downstream może zasilać pełnowymiarowe urządzenia USB bez obciążania magistrali hosta. Wysoka retencja złączy oraz wzmocniona obudowa sprawiają, że izolator nadaje się do montażu w szafach sterowniczych i na stanowiskach polowych, gdzie występują drgania mechaniczne i zmienne warunki środowiskowe.
