Komputer modułowy, H610E, 2GbLAN MIC-770V3H-00A1 Advantech

Kompaktowy przemysłowy komputer modułowy bez wentylatora z chipsetem H610E

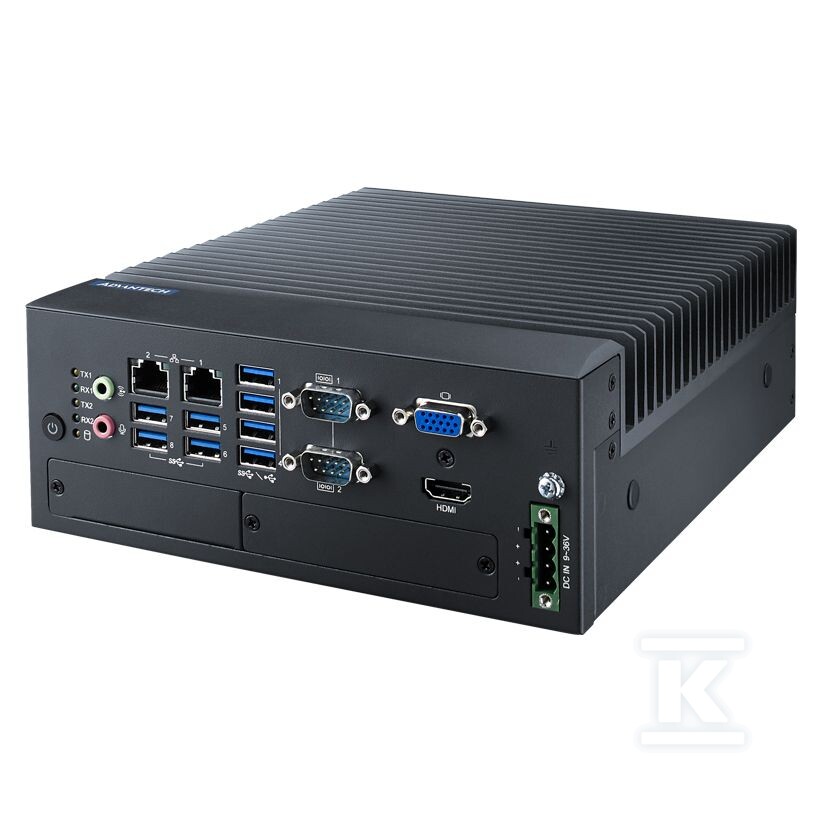

Modułowy komputer przemysłowy Advantech MIC-770V3H-00A1 to bezwentylatorowa jednostka w obudowie box, przeznaczona do pracy w automatyce maszynowej, sterowaniu procesami i aplikacjach embedded wymagających stabilności w szerokim zakresie temperatur. Zbudowany wokół gniazda LGA1700 dla procesorów 12., 13. i 14. generacji z chipsetem H610E, pozwala na konfigurację od podstawowych po najwyższe modele w TDP do 65 W, przy zachowaniu cichej, pasywnej pracy bez ruchomych części.

Konstrukcja, zasilanie i warunki pracy

Obudowa o wymiarach 77 mm x 192 mm x 230 mm i masie ok. 2,8 kg wspiera montaż biurkowy i ścienny, a także instalację na szynie DIN w zależności od akcesoriów. Chłodzenie pasywne eliminuje awarie związane z wentylatorami i ogranicza gromadzenie pyłu wewnątrz. Klasa ochrony IP40 zapewnia podstawową ochronę przed wnikaniem ciał stałych, co w połączeniu z szerokim zakresem napięcia zasilania 9 - 36 V DC ułatwia integrację z instalacjami przemysłowymi i pojazdowymi bez dodatkowych przetwornic.

Zakres pracy wynosi -20 °C do 60 °C przy procesorze 35 W, a -20 °C do 50 °C przy 65 W, przy przepływie powietrza 0,7 m/s. W praktyce oznacza to stabilną pracę w szafach sterowniczych, na hali produkcyjnej czy w mobilnych stanowiskach bez klimatyzacji. Płytka wspiera BIOS SPI Flash, watchdog z programowalnym interwałem resetu 1 - 255 s/min oraz zdalne zarządzanie zasilaniem. Certyfikaty EMC i bezpieczeństwa obejmują CE/FCC Class A, CCC, BSMI oraz CB/UL, a system jest kompatybilny z popularnymi systemami operacyjnymi oraz dystrybucjami Linux.

Interfejsy, pamięć i rozszerzalność

Podstawowa konfiguracja H610E oferuje dwa porty RJ45 Gigabit Ethernet z obsługą zdalnego zarządzania out-of-band, co pozwala na diagnostykę i restart systemu bez fizycznego dostępu. Wyjścia graficzne to VGA do 1920 x 1200 oraz HDMI do 4096 x 2160 przy 30 Hz, wspierane przez zintegrowaną grafikę. Złącza USB to 4 x USB 3.2 Gen 1 typu A oraz 4 x USB 2.0 typu A, a komunikacja szeregowa to 2 x RS-232/422/485 na złączach DB9 z automatyczną kontrolą przepływu, z możliwością rozszerzenia do 4 x RS-232 przez FlexIO.

Pamięć to dwa sloty SO-DIMM DDR5 4800 MHz, 262-pinowe, w sumie do 64 GB w tej wersji. Przechowywanie danych realizuje zatoka na dysk 2,5" SATA III HDD/SSD oraz slot mSATA, co daje elastyczność w doborze nośnika przemysłowego. Architektura modułowa obejmuje wsparcie dla technologii Advantech i-Module, FlexIO i iDoor, a także złącze Mini-PCIe/mSATA. Dzięki temu można dołożyć dodatkowe wyświetlacze DP/DVI/HDMI, porty COM, DIO czy moduły radiowe bez wymiany całej jednostki. Dostępne są również wyjścia audio line-out i mic-in oraz opcjonalny dwupinowy terminal zdalnego przełącznika.

Zastosowania przemysłowe i zgodność

Komputer sprawdza się tam, gdzie liczy się kompaktowość, brak hałasu i odporność na zapylenie: automatyka fabryczna, maszyny CNC, systemy wizyjne, kioski przemysłowe, terminale HMI oraz mobilne stanowiska diagnostyczne. Szeroki zakres napięcia 9 - 36 V DC ułatwia zasilanie z akumulatorów lub sieci przemysłowych 24 V, a pasywne chłodzenie zmniejsza zużycie energii i ogranicza punkty awarii.

Rozszerzalność przez i-Modules pozwala na budowę dedykowanych konfiguracji CTOS z krótszym czasem wdrożenia, a integracja z narzędziami zdalnego monitoringu wspiera utrzymanie ruchu w rozproszonych instalacjach. Montaż biurkowy lub ścienny oraz niewielkie gabaryty pozwalają na zabudowę w ograniczonej przestrzeni szaf sterowniczych, a ochrona IP40 i praca w temperaturach ujemnych czynią go odpowiednim dla środowisk produkcyjnych i logistycznych.
