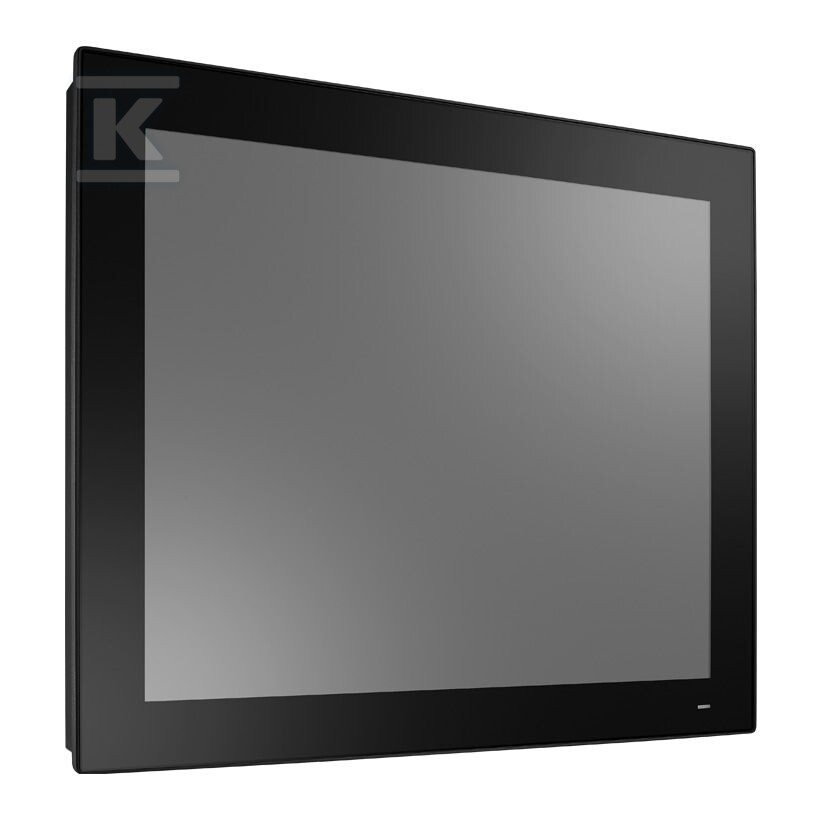

Komputer panelowy 19", Atom x6425E, Res. PPC-419-RX6A Advantech

Komputer panelowy przemysłowy 19" z bezwentylatorową konstrukcją

19-calowy panel PC Advantech PPC-419-RX6A łączy wyświetlacz dotykowy SXGA z bezwentylatorową platformą Atom x6425E. Quad-core 2,0 GHz z pamięcią podręczną L2 1,5 MB napędza system w obudowie przystosowanej do montażu panelowego, VESA, naściennego i biurkowego. Zasilanie szerokozakresowe 9 ~ 32 VDC i pobór ok. 55 W pozwalają na zasilanie z typowych źródeł przemysłowych bez dodatkowych przetwornic. Obsługa systemów 10 IoT LTSC 64-bit, 11 i Linux ułatwia wdrożenie w istniejących środowiskach sterowania.

Bezwentylatorowa konstrukcja i warunki pracy

Obudowa z przednim ramieniem z odlewu aluminiowego i tylną częścią z ABS zapewnia sztywność i odprowadzanie ciepła bez wentylatora. Front spełnia klasę szczelności IP66, co chroni przed pyłem i zachlapaniami w hali produkcyjnej. Zakres pracy -20 ~ 60 °C i przechowywania -40 ~ 60 °C, wilgotność do 95 % przy 40 °C bez kondensacji, odporność na wstrząsy 10 G oraz wibracje losowe 5 ~ 500 Hz 2 Grms wg IEC 60068-2-27 i IEC 60068-2-64 pozwalają na montaż bezpośrednio przy maszynach. Wymiary 454,0 x 379,8 x 62,1 mm i masa ok. 7,0 kg utrzymują smukły profil przy zachowaniu stabilności montażu panelowego.

Złącza i rozbudowa dla integracji przemysłowej

Urządzenie oferuje bogaty zestaw interfejsów ułatwiających podłączenie do sterowników i urządzeń peryferyjnych. Dwa porty Ethernet I226 10/100/1000/2500 Mbps wspierają technologię Time-Sensitive Network, co jest przydatne w aplikacjach wymagających deterministycznej komunikacji. Pięć portów szeregowych obejmuje 2 x RS-232 oraz izolowany 1 kV RS-422/485 z automatyczną kontrolą przepływu, a dwa dodatkowe RS-232 są dostępne po stronie prawej opcjonalnie. Dostępne są 2 x USB 3.2 i 3 x USB 2.0, audio Line-Out/Mic-In, HDMI 1.4 i DisplayPort 1.4. Opcjonalnie można zamówić 8-kanałowy GPIO TTL. Rozbudowę zapewnia slot 2,5" SATA, slot M.2 B key 2242/2280 lub 3042/3052 pod SATA/PCIe x1/USB 3.0, slot M.2 E key 2230 pod kartę radiową oraz 1 x PCIe x1 domyślnie, z opcją PCI. Zintegrowany TPM 2.0 i zegar watchdog z 255 poziomami ułatwiają zabezpieczenie i niezawodność systemu.

Wyświetlacz rezystancyjny i parametry pracy

Panel 19" TFT LED SXGA o rozdzielczości 1280 x 1024 zapewnia jasność 350 cd/m2 i kontrast 1000:1. Kąt widzenia 85° w lewo/prawo i 80° w górę/dół utrzymuje czytelność z boku stanowiska. Żywotność podświetlenia 50 000 h minimalizuje konieczność serwisowania. Standardowo zastosowano 5-przewodowy ekran rezystancyjny z transmisją światła 81 +/-3 %, odporny na zabrudzenia i pracę w rękawicach; opcjonalnie dostępna jest wersja pojemnościowa projected capacitive. Dwa głośniki 1 W oraz złącza wideo HDMI i DisplayPort pozwalają na budowę kompletnego stanowiska operatorskiego bez dodatkowych urządzeń.
