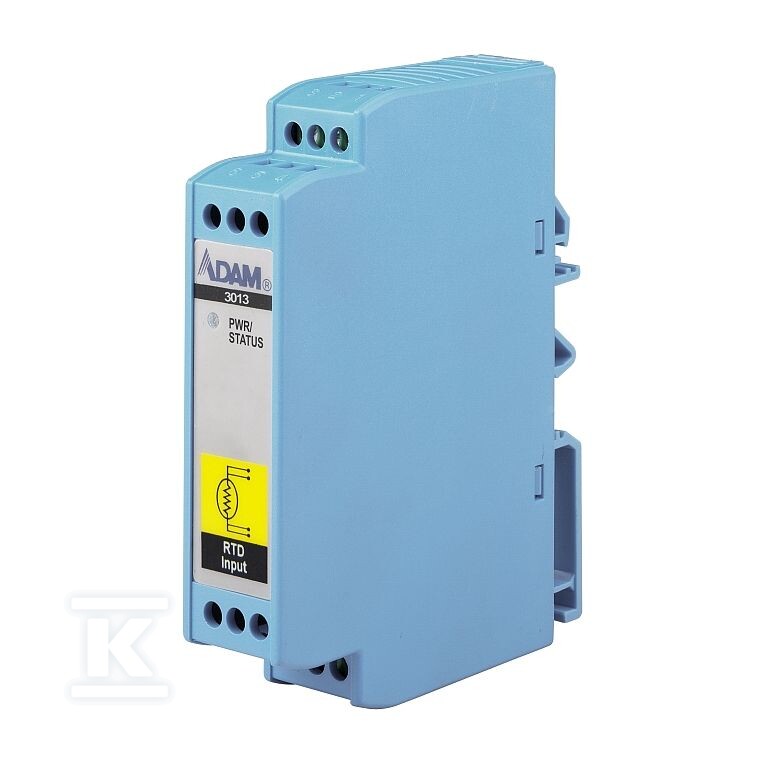

Kondycjoner (RTD) ADAM-3013-AE Advantech

Izolowany moduł wejściowy RTD do montażu na szynie DIN

Moduł kondycjonujący sygnał z czujników rezystancyjnych Pt i Ni przeznaczony do montażu na szynie DIN. ADAM-3013-AE zapewnia 3-kierunkową izolację galwaniczną 1000 V DC pomiędzy wejściem, wyjściem i zasilaniem, co pozwala na bezpieczne łączenie obwodów pomiarowych z systemami sterowania i akwizycji danych w instalacjach przemysłowych. Sygnał wejściowy jest liniaryzowany do temperatury i przekształcany na uniwersalne wyjście analogowe, co eliminuje potrzebę dodatkowej obróbki w sterowniku.

Kondycjonowanie sygnału i liniaryzacja temperatury

Wejście jest przełączalnie konfigurowalne dla termometrów oporowych Pt i Ni oraz dla połączeń 2-, 3- lub 4-przewodowych. Moduł obsługuje m.in. Pt100, Pt1000 i Ni120 z współczynnikiem ? 0,00385. Zakresy pomiarowe obejmują typowe przedziały od -100 °C do +600 °C w zależności od wybranego czujnika, z możliwością zdefiniowania dwóch zakresów OEM.

Wyjście jest liniaryzowane względem temperatury i ustawialne na 0…5 V, 0…10 V lub 0…20 mA. Impedancja wyjściowa jest mniejsza niż 5 ? dla wyjścia prądowego, a obciążenie napięciowe jest stabilne przy typowej impedancji <50 ?. Pasmo przenoszenia wynosi 4 Hz, co jest wystarczające dla pomiarów procesowych o wolnozmiennych przebiegach temperatury. Odrzucenie sygnału wspólnego na wejściu DC to minimum 92 dB, a rezystancja wejściowa wynosi 2 M?.

Dokładność wynosi ±0,1% zakresu pełnego dla wyjścia napięciowego lub ±0,15 °C, a dla wyjścia prądowego ±0,2% zakresu pełnego. Dryft temperaturowy to ±30 ppm zakresu pełnego. Konfiguracja wejścia i wyjścia odbywa się przełącznikami, co pozwala na szybką adaptację do różnych czujników bez dodatkowego oprogramowania.

Montaż, zasilanie i izolacja

Obudowa jest przeznaczona do montażu na szynie DIN o szerokości 23,2 mm, wysokości 101 mm i głębokości 93,5 mm. Masa netto to ok. 0,12 kg. Złącza śrubowe ułatwiają podłączenie przewodów czujnika i linii analogowej. Wskaźnik LED sygnalizuje obecność zasilania.

Zasilanie to 24 V DC ±10%. Pobór mocy jest mniejszy niż 0,95 W dla wersji z wyjściem napięciowym i ok. 1,2 W dla wyjścia prądowego. Izolacja galwaniczna 1000 V DC obejmuje wejście, wyjście i zasilanie, co zapewnia ochronę przed przepięciami i pętlami masy w rozproszonych instalacjach.

Zakres pracy to 0…70 °C, a zakres przechowywania -25…85 °C. Moduł pracuje w warunkach przemysłowych i jest zgodny z certyfikatami CE i FCC. Enclosure ABS zapewnia kompaktową budowę odporną na typowe oddziaływania środowiskowe w szafie sterowniczej.

Zastosowanie w pomiarze temperatury procesowej

Moduł sprawdza się w aplikacjach akwizycji danych i kontroli procesów, gdzie wymagany jest stabilny, izolowany sygnał z czujników RTD. Dzięki liniaryzacji i możliwości wyboru 2/3/4 przewodów można kompensować rezystancję linii i zwiększać dokładność pomiaru.

Uniwersalne wyjście 0…5 V / 0…10 V / 0…20 mA umożliwia bezpośrednie połączenie z PLC, rejestratorami i kartami analogowymi bez dodatkowych przetworników. Konfigurowalne zakresy temperatury i dwa zakresy OEM dają elastyczność przy nietypowych czujnikach.
