Konwerter Modbus TCP/RTU/ASCII ADAM-4572-CE Advantech

Przemysłowa brama Modbus łącząca Ethernet z portem szeregowym

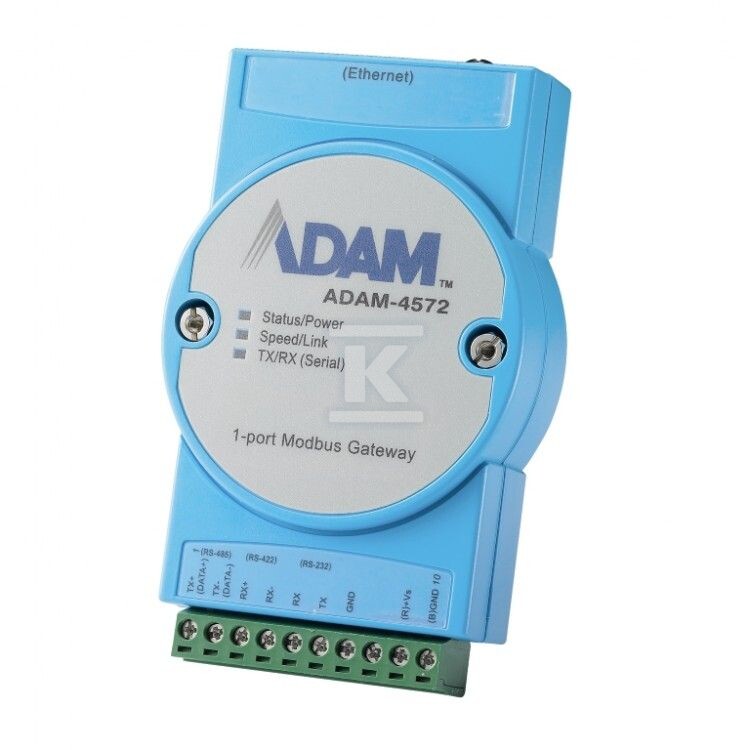

ADAM-4572-CE to jednoportowa brama Advantech służąca jako most pomiędzy urządzeniami szeregowymi Modbus a hostami pracującymi w sieci Ethernet z protokołem Modbus/TCP. Urządzenie pozwala integrować starsze sterowniki i przyrządy RTU/ASCII z nowszymi systemami TCP/IP bez wymiany istniejącej aparatury terenowej. W praktyce instalator podłącza po stronie szeregowej jeden obwód RS-232/422/485, a po stronie sieciowej RJ-45 10/100 Base-T i uzyskuje transparentną konwersję ramek Modbus TCP - Modbus RTU/ASCII.

Brama pracuje w trybach master i slave zarówno dla Modbus RTU, jak i Modbus ASCII, co umożliwia jej użycie jako serwera danych dla aplikacji HMI/SCADA z sterownikiem Modbus/TCP lub OPC, a także jako klienta odczytującego rejestry z urządzeń podrzędnych. Obsługa do 8 klientów jednocześnie oraz możliwość adresowania do 31 niezależnych portów szeregowych w konfiguracji RS-485 czyni ją użyteczną w rozproszonych liniach pomiarowych i sterowniczych. Konfiguracja odbywa się przez oprogramowanie Advantech EKI Device Configuration Utility oraz przeglądarkę webową, a sterowniki są dostępne dla systemów Windows 32/64 bit i Linux.

Konwersja protokołów i praca w sieci

Interfejs Ethernet to 1 x RJ-45 zgodny z IEEE 802.3 i 802.3u, 10/100 Mbps z automatycznym wykrywaniem prędkości. Po stronie szeregowej dostępny jest jeden port konfigurowalny jako RS-232 z sygnałami Rx, Tx, Gnd, RS-422 z Rx+, Rx-, Tx+, Tx- lub RS-485 z Data+, Data-. Złącze szeregowe i zasilania wykonane jest jako terminal zaciskowy śrubowy, a do zestawu dołączany jest krótki ok. 20 cm kabel przejściowy RS-232 na złącze DB-9 żeńskie.

Prędkość transmisji szeregowej obejmuje zakres 50 ~ 921,6 kbps, co pozwala dopasować bramę do wolniejszych magistral terenowych i szybszych łączy diagnostycznych. Protokół Modbus TCP jest w pełni obsługiwany, a po stronie szeregowej dostępne są Modbus RTU i Modbus ASCII w trybach master/slave. Automatyczna kontrola przepływu danych RS-485 oraz ochrona przeciwprzepięciowa linii RS-485 i zasilania zwiększają niezawodność w środowisku przemysłowym.

Budowa, zasilanie i warunki pracy

Obudowa plastikowa o wymiarach 70 x 112 x 25 mm i masie ok. 125 g zapewnia klasę ochrony IP30. Zakres temperatur pracy to -10 ~ 60 °C przy wilgotności 5 ~ 95 % RH bez kondensacji, a temperatura przechowywania wynosi -20 ~ 80 °C. Zasilanie DC 10 ~ 30 V DC, pobór mocy ok. 2,5 W przy prądzie ok. 0,3 A @ 12 V. W źródłach podawany jest również pobór ok. 1,5 W w typowych warunkach pracy.

Urządzenie spełnia wymagania EMC i zgodności CE, FCC. Deklarowane emisje EMI to EN 55011/EN 55032 klasa A, EN 61000-6-4, FCC Part 15 Subpart B klasa A. Odporność EMS obejmuje EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 poziom 2 oraz EN 55024.

Montaż, konfiguracja i zabezpieczenia

ADAM-4572-CE montuje się na szynie DIN oraz na ścianie, co ułatwia instalację w szafach sterowniczych i rozdzielnicach. Wskaźniki LED informują o stanie zasilania, aktywności sieci 10/100 Mbps, wysyłaniu i odbiorze danych szeregowych oraz Ethernet. Konfiguracja przez Windows utility i przeglądarkę webową pozwala na szybkie ustawienie parametrów portu szeregowego, mapowania rejestrów i trybu pracy master/slave bez dodatkowego oprogramowania.

Dzięki wsparciu popularnych pakietów HMI z driverem Modbus/TCP lub serwerem OPC brama sprawdza się w automatyce i sterowaniu procesami, gdzie wymagane jest jednoczesne połączenie kilku klientów z danymi z magistrali szeregowej. Producent deklaruje okres gwarancji 5 lat.
