Konwerter RS-232/422/485- Światł.jednomod. ADAM-4542+-BE Advantech

Przemysłowy konwerter światłowodowy jednomodowy do transmisji RS-232/422/485

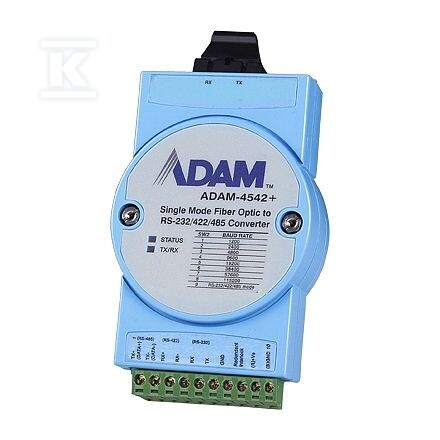

Konwerter ADAM-4542+-BE z serii ADAM-4500 firmy Advantech służy do przekształcania sygnałów szeregowych RS-232/422/485 na światłowód jednomodowy i z powrotem. Rozwiązanie jest przeznaczone do łączenia maszyn i systemów komputerowych wyposażonych w porty szeregowe, tam gdzie potrzebne jest odporne na zakłócenia połączenie na duże odległości. Dzięki złączu światłowodowemu typu SC i terminalowi śrubowemu do interfejsu szeregowego urządzenie pozwala na budowę połączeń punkt-punkt, redundantnych i w pierścieniu, z automatyczną kontrolą przepływu danych RS-485 i wizualną kontrolą pracy przez diody LED.

Budowa i montaż

Obudowa z tworzywa ABS jest kompaktowa, o wymiarach ok. 70 x 122 x 30 mm, i umożliwia montaż na szynie DIN 35, na panelu lub w układzie piggyback. Złącza to 1 x wtykowa listwa zaciskowa #14 ~ 22 AWG dla RS-232/422/485 oraz 1 x światłowodowe SC. Zasilanie jest nierozregulowane w zakresie 10 ~ 30 VDC, a pobór mocy wynosi ok. 3 W przy 24 VDC. Zakres pracy to -10 ... 70 °C przy wilgotności 5 ~ 95% RH bez kondensacji, a temperatura przechowywania to -25 ... 85 °C. Konstrukcja zapewnia odporność na EMI/RFI, wyładowania elektrostatyczne oraz zabezpieczenie przed przepięciami i przeciążeniem na liniach RS-422/485.

Zasięg i odporność transmisji światłowodowej

Przekaźnik pracuje w trybie single mode z długością fali 1310 nm i budżetem optycznym 15 dB, co przekłada się na zasięg do 15 km na jednym odcinku światłowodu. Transmisja jest w pełni dwukierunkowa, a światłowód eliminuje problemy z zakłóceniami elektromagnetycznymi, przepięciami atmosferycznymi i wyładowaniami. Złącze SC przyjmuje standardowe kable jednomodowe, w tym popularne rozmiary 62,5/125, 250/125 i 100/140 mm. Wbudowana kontrola przepływu RS-485 działa automatycznie, bez potrzeby zewnętrznych sygnałów sterujących.

Komunikacja szeregowa i tryby pracy

Interfejs szeregowy obsługuje asynchroniczną komunikację w trybie pełno- i półduplex, dwukierunkowo. Dostępne prędkości to 1 200, 2 400, 4 800, 9 600, 19,2 k, 38,4 k, 57,6 k, 115,2 k, 230,4 k, 460,8 k i 921,6 k bps, przy czym w trybie RS-232 maksymalna prędkość to 115,2 kbps. Tryby pracy obejmują punkt-punkt, redundantny i ring w półduplexie, co pozwala na budowę odpornych sieci przemysłowych. Na płycie przewidziano miejsce na rezystory terminujące, a diody LED sygnalizują stan zasilania i przepływ danych.
