Konwerter USB na RS-422/485 BB-USPTL4 Advantech

Kompaktowy adapter USB do RS-422/485 dla automatyki przemysłowej

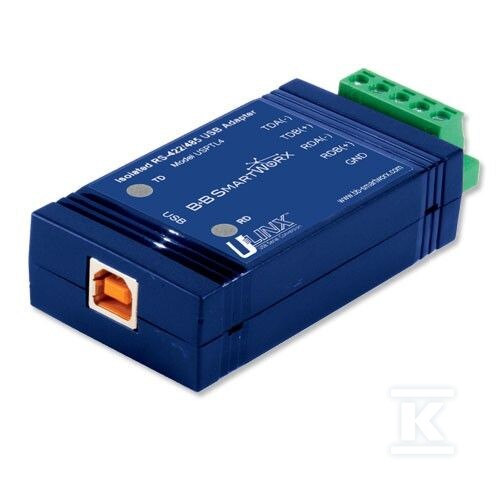

Adapter BB-USPTL4 od Advantech dodaje komputerowi port szeregowy RS-422/485 w formie wtykowego konwertera in-line. Przekształca sygnał USB w magistralę szeregową 2- lub 4-przewodową i pozwala podłączyć urządzenia przemysłowe pracujące w Modbus ASCII/RTU bez dodatkowego zasilania. Rozwiązanie jest przeznaczone do szybkiej integracji z PLC, sterownikami, przetwornikami i innymi urządzeniami z magistralą RS-422/485, gdzie liczy się prosta instalacja i stabilna komunikacja.

Złącza i komunikacja szeregowa

Po stronie szeregowej zastosowano odpinany terminal block, co ułatwia okablowanie i serwis. Konwerter obsługuje tryb RS-422/485 4-przewodowy z oznaczeniem TDA(-), RDA(-), TDB(+), RDB(+) oraz GND, a także tryb RS-485 2-przewodowy Data A(-), Data B(+) i GND. Na liniach odbiorczych w trybie RS-422/485 obecne są rezystory polaryzujące 4,7 k?, co stabilizuje stan magistrali w spoczynku.

Prędkość transmisji szeregowej sięga 460,8 kbps. Dwie diody LED sygnalizują aktywność Transmit Data i Receive Data, co pozwala na szybką weryfikację komunikacji bez podłączania dodatkowego oprogramowania diagnostycznego. Urządzenie wspiera Modbus ASCII/RTU i automatyczną kontrolę wysyłania danych, dzięki czemu nie wymaga sterowników do podstawowej pracy.

USB, zasilanie i instalacja

Interfejs USB typu B High Retention z siłą wyciągnięcia 15 N zapewnia pewne połączenie mechaniczne w warunkach przemysłowych. Kompatybilność obejmuje USB 1.1 i 2.0, a w modelu BB-USPTL4 dostępna jest prędkość do 480 Mbps po stronie USB. Zasilanie pobierane jest bezpośrednio z portu USB, pobór jest poniżej 100 mA, więc nie jest potrzebny zewnętrzny zasilacz.

Po podłączeniu adapter tworzy wirtualny port COM w systemie. Wspierane są Windows 8.1 32/64 bit, Windows 10 32/64 bit, Windows Server 2008 R2 32/64 bit oraz Windows Server 2012 R2 32/64 bit. Instalacja jest in-line, bez dodatkowych kabli zasilających, a wysoka retencja złącza USB ogranicza przypadkowe rozłączenia.

Budowa i warunki pracy

Obudowa z tworzywa sztucznego o klasie ochrony IP30 ma wymiary 88,3 x 42,7 x 20,2 mm, co pozwala na montaż w ciasnych szafach sterowniczych. Zakres temperatury pracy to 0 do +70 °C, a wilgotność względna 0 do 95 % bez kondensacji.

Średni czas między awariami MTBF obliczony metodą MIL 217F Parts Count Reliability Method wynosi 1 012 584 godzin dla serii BB-USPTL4-x. Niska masa i zasilanie z magistrali USB sprawiają, że adapter nadaje się do mobilnych stanowisk diagnostycznych oraz do stałych instalacji w automatyce, gdzie wymagana jest niezawodna konwersja USB na RS-422/485 bez izolacji galwanicznej.
