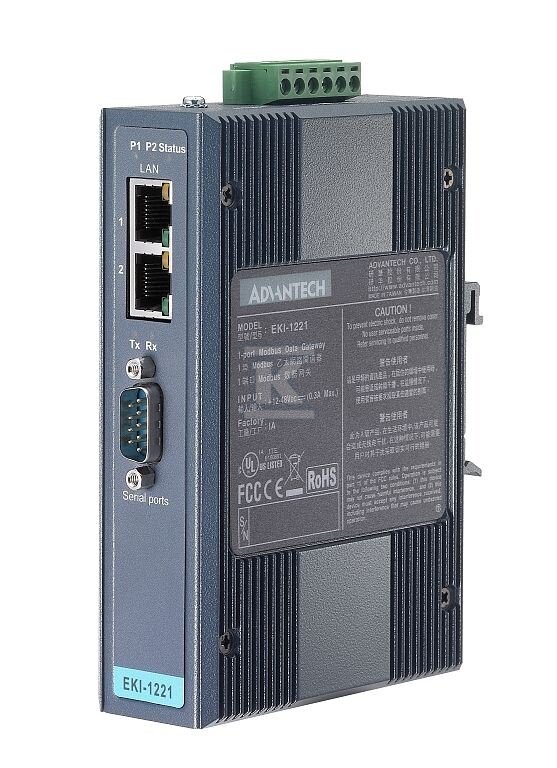

Modbus Gateway 1xRS-232/422/485 EKI-1221-CE Advantech

Bramka Modbus 1-portowa do integracji urządzeń szeregowych z siecią Ethernet

Jednoportowe rozwiązanie szeregowo-Ethernet pozwala podłączyć izolowane urządzenia Modbus RTU/ASCII do sieci TCP/IP i zarządzać nimi centralnie z poziomu systemu nadrzędnego. EKI-1221-CE od Advantech pełni rolę dwukierunkowej bramki między klasycznymi portami szeregowymi a nowoczesną komunikacją Ethernet, zachowując pełną zgodność z protokołami Modbus TCP, Modbus RTU oraz Modbus ASCII w trybach Client i Server. Dzięki temu instalator może zintegrować starsze czujniki, sterowniki i przetworniki bez wymiany okablowania, a użytkownik końcowy zyskuje dostęp do danych z urządzeń terenowych przez przeglądarkę lub oprogramowanie SCADA.

Urządzenie pracuje jako master lub slave po stronie szeregowej i jako klient/serwer po stronie Ethernet. Tryb agentowy zapewnia najkrótszy czas odpowiedzi, a automatyczna kontrola przepływu danych RS-485 eliminuje potrzebę dodatkowej konfiguracji sterowania kierunkiem transmisji. Konfiguracja odbywa się przez przeglądarkę webową oraz dedykowane narzędzie Windows, co przyspiesza uruchomienie w szafie sterowniczej.

Łączenie Modbus TCP, RTU i ASCII z redundancją LAN

Bramka integruje sieci Modbus TCP i Modbus RTU/ASCII w jednym urządzeniu. Dwa niezależne porty Ethernet 10/100 Mbps z osobnymi adresami MAC umożliwiają budowę redundancji LAN i przełączanie ścieżki komunikacyjnej bez utraty sesji. W praktyce oznacza to podłączenie do dwóch różnych segmentów sieci lub dwóch przełączników, co zwiększa niezawodność w systemach dyspozytorskich.

Po stronie szeregowej dostępny jest jeden port DB9 male, programowo przełączalny między RS-232, RS-422 i RS-485 2-przewodowym oraz 4-przewodowym. Obsługiwane prędkości transmisji to 50 ~ 921,6 kbps z dowolnym ustawieniem baud rate, co pozwala dopasować bramkę do wolnych czujników i szybkich urządzeń. W trybie Modbus Client na jednym porcie szeregowym obsługiwane jest do 16 jednoczesnych połączeń, a w trybie Modbus Server do 32 sesji po stronie szeregowej, przy czym cała bramka wspiera do 64 sesji TCP. Funkcje bezpieczeństwa odnoszą się do standardu IEC 62443-4-2.

Dodatkowo urządzenie wspiera redundancję zasilania, Ethernet i urządzeń, a wbudowana izolacja magnetyczna 2,25 kV na portach Ethernet ogranicza ryzyko uszkodzeń przy przepięciach w instalacji.

Konstrukcja przemysłowa, montaż i zabezpieczenia

Obudowa metalowa z solidnym montażem zapewnia odporność mechaniczną w szafie sterowniczej. Stopień ochrony IP30 chroni elektronikę przed wnikaniem większych ciał stałych. Wymiary 36,6 x 140 x 95 mm oraz masa 0,472 kg pozwalają na montaż w ograniczonej przestrzeni. Urządzenie mocuje się na szynie DIN 35 mm lub na ścianie, a metalowy korpus ułatwia odprowadzanie ciepła przy pracy bez wentylatora.

Wszystkie sygnały szeregowe mają wbudowaną ochronę ESD do 15 kV. Porty zasilania DC posiadają ochronę przeciwprzepięciową linia-linia 2 kV i linia-ziemia 4 kV, a porty sygnałowe 4 kV. Automatyczna kontrola przepływu danych RS-485 eliminuje błędy transmisji przy długich liniach.

Warunki pracy, zasilanie i certyfikaty

Zasilanie redundantne 12 ~ 48 VDC na dwóch niezależnych wejściach pozwala podłączyć dwa źródła i ograniczyć przestoje przy awarii jednego zasilacza. Pobór mocy wynosi 3,2 W, a prąd pracy ok. 0,7 A przy 24 V. Zintegrowany przekaźnik sygnalizacji utraty zasilania otwiera styki przy zaniku PWR1 lub PWR2.

Zakres temperatur pracy to -10 ~ 60 °C, a przechowywania -40 ~ 85 °C, przy wilgotności 5 ~ 95 % RH bez kondensacji. Parametry te sprawdzają się w nieogrzewanych pomieszczeniach technicznych i zamkniętych rozdzielnicach. Gwarancja producenta wynosi 5 lat.

Urządzenie spełnia wymagania CE, FCC, UL 62368-1, IEC 62368-1, Class 1 Division 2, IECEx i ATEX Zone 2 Ex nA nC IIC T4 Gc. Zgodność z normami EMC i bezpieczeństwem elektrycznym pozwala na zastosowanie w instalacjach przemysłowych i obiektach z podwyższonymi wymaganiami ochrony.
