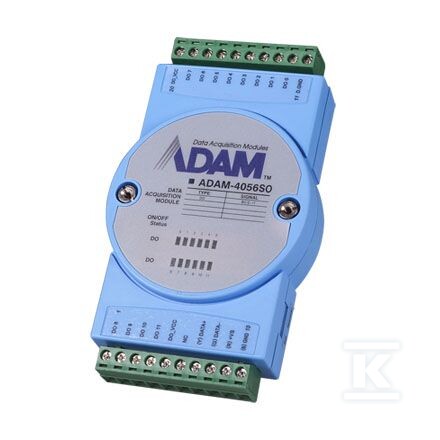

Moduł 12DO(SOURCE)/LED/MRTU RoHS ADAM-4056SO-B Advantech

Zdalny moduł wyjścia cyfrowego 12-kanałowy z izolacją 5 kV i interfejsem Modbus RTU

Zdalny moduł I/O serii ADAM-4000 przeznaczony do sterowania obwodami cyfrowymi w instalacjach przemysłowych. Dwunastokanałowe wyjście typu source zapewnia separację galwaniczną 5000 V DC między sekcją mocy a magistralą komunikacyjną, co ogranicza przenoszenie zakłóceń i zwiększa odporność na przepięcia w rozproszonych sieciach RS-485. Moduł pracuje z protokołami Modbus RTU i ASCII, pozwala na integrację z PLC, systemami SCADA i zdalnymi jednostkami sterującymi bez dodatkowych konwerterów.

Budowa i montaż

Obudowa z tworzywa ABS umożliwia montaż na szynie DIN oraz na panelu lub ścianie. Złącza wejścia/wyjścia realizowane są jako 2 wtykowe listwy śrubowe, przystosowane do przewodów #14 ~ 22 AWG, co ułatwia szybki serwis i wymianę okablowania bez demontażu urządzenia. Wymiary ok. 70 × 112 × 26 mm i masa ok. 0,2 kg pozwalają na zabudowę w szafach o ograniczonej przestrzeni. Każdy kanał wyposażono w diodę LED sygnalizującą stan wyjścia, co przyspiesza diagnostykę na miejscu.

Parametry pracy i ochrona

Moduł zasilany jest napięciem 10 ~ 30 V DC, przy poborze mocy ok. 1 W przy 24 V DC. Wyjścia typu source pracują w zakresie 10 ~ 35 V DC z maksymalnym prądem 1 A na kanał, co pozwala na bezpośrednie sterowanie przekaźnikami, stycznikami i obciążeniami PNP. Izolacja 5000 V DC między kanałami a magistralą komunikacyjną oraz detekcja i ochrona przeciwprzeciążeniowa zwiększają niezawodność w warunkach przemysłowych. Zakres pracy -10 ~ 70 °C i wilgotność 5 ~ 95 % RH bez kondensacji umożliwiają zastosowanie w hali produkcyjnej, rozdzielnicy lub pomieszczeniu technicznym.

Komunikacja i funkcje systemowe

Interfejs RS-485 zapewnia komunikację Modbus RTU i ASCII z prędkością do 115,2 kbit/s. Wbudowany watchdog systemowy o czasie 1,6 s oraz watchdog komunikacyjny pomagają odzyskać pracę modułu po utracie połączenia lub zawieszeniu sterownika. Obsługa protokołu ASCII i Modbus RTU upraszcza integrację z istniejącymi systemami ADAM oraz z urządzeniami innych producentów.
